Produkthandbuch für eBZD-H
3.4
Den Zähler anschließen
Beachten Sie beim Anschluss des Zählers unbedingt den entsprechenden
Anschlussplan, den Sie auf dem Klemmenblock des Zählers und/oder bei den
Lieferunterlagen finden.

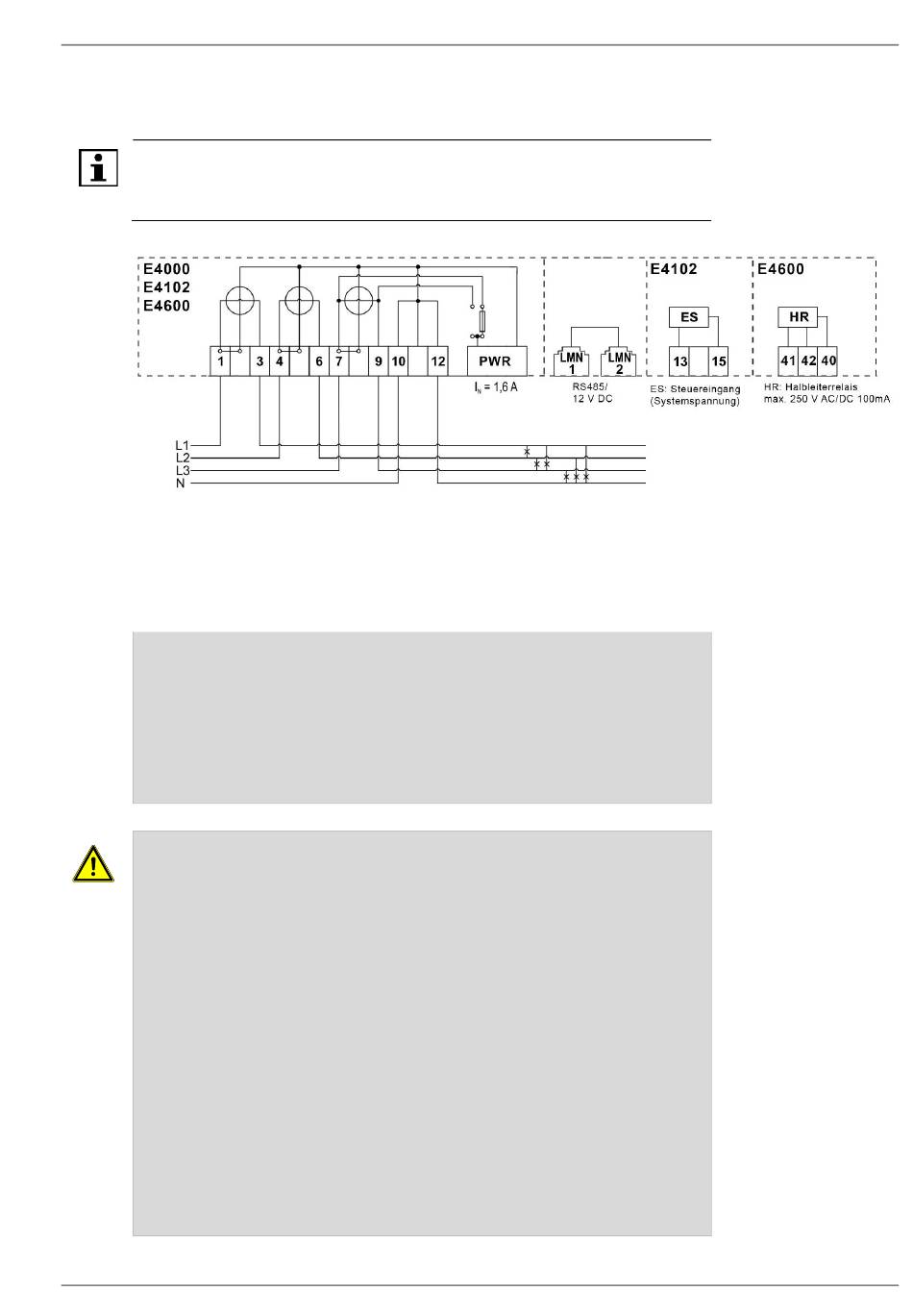

Abbildung 10: Beispiele eines Anschlussplanes
3.4.1 Klemmenblöcke
ACHTUNG
Beschädigung der Anschlussklemmen durch zu hohes Drehmoment!
Das angemessene Drehmoment hängt von der Art der Anschlussleitung und vom
maximalen Strom ab.
•
Ziehen Sie die Anschlussklemmen mit dem entsprechenden Drehmoment gemäß
EN 60999-1 an.
GEFAHR
Unsachgemäße Installation gefährdet Leben und Gesundheit und birgt das
Risiko von Sachschäden und Betriebsstörungen!
•
Verwenden Sie vor dem Zähler mit direktem Anschluss eine Überstromschutz-
einrichtung für maximal 63 A gemäß gültiger TAB (z. B. einen SH-Schalter).
•
Sichern Sie die Anschlusspfade unter Einhaltung der geltenden technischen
Richtlinien gemäß der Stromangabe auf dem Leistungsschild des Zählers unter
Einhaltung geltender technischer Richtlinien ab.
•
Der Installateur trägt die Verantwortung für die Abstimmung der Bemessungswerte
und der Kenngrößen der versorgungsseitigen Überstromschutzeinrichtungen mit
den maximalen Strombemessungswerten sowie bei direkt angeschlossenen
Zählern der Bemessungsgebrauchskategorie der Zählereinrichtung.
•
Die bei einem Zähler zum Anschluss verwendeten Verbindungskabel müssen
hinsichtlich des Typs, des Querschnitts, der Spannung und der Temperatur
entsprechend der maximalen Belastung des Zählers und der
Installationsumgebung ausgewählt werden.
EMH metering GmbH & Co. KG
Installation und Inbetriebnahme
27
