6.1.2
... mit Elektro-Lufterwärmer
CM2Z3204D / 06.2001
6-4
Y3
Y10
Y [ % ]
100
0
8
7
6
5
4
3
2
1

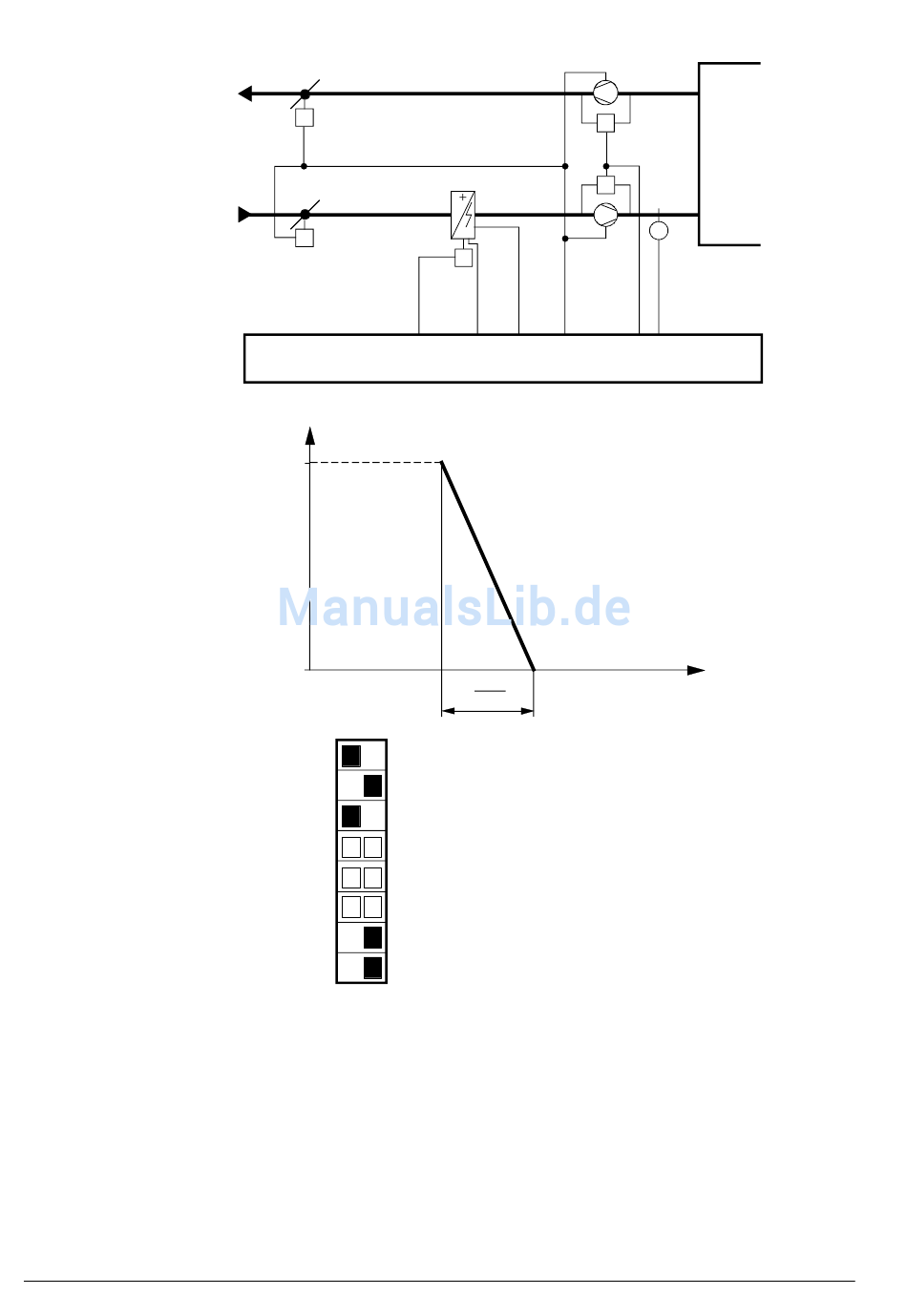

Der DIL-Schalter 8 ist auf «Elektro » eingestellt, um die sicherheitslogischen Funktionen
zu gewährleisten. Die Ausschaltverzögerung der Lüfter wird mit Hilfe des Datenpunktes
47 eingestellt.
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsbeispiele
Y4
Q13/Q14 E3
Q33/Q34
Q33/Q44
E5
Y10
X
P1
w
T
n1
h
ELEKTRO / WASSER
Wirksinn Y10 (− / + )
Ausgang Y30 gesperrt / freigegeben
Betriebsart COMFORT / ECONOMY
Wirksinn Y30 (− / +)
Maximum-Economy-Umschaltung Y30
(Kälterückgewinnung) NEIN / JA
∆p
F2
F3
∆p
T
B2
E2 B2
N1
Q
3204S02D
Siemens Building Technologies
Landis & Staefa Division
