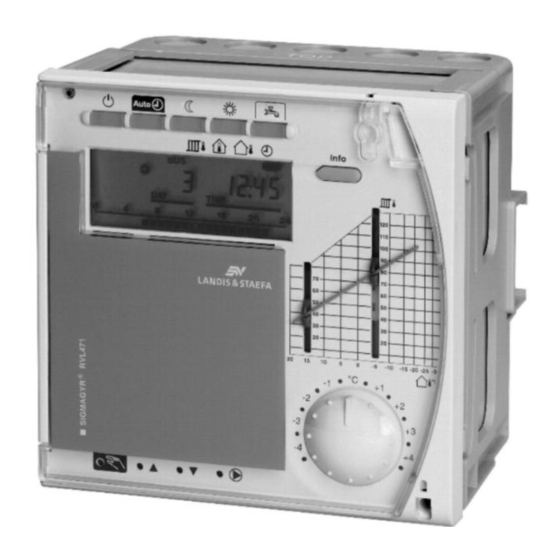

Siemens RVL471 Installationsanleitung

Heizungsregler
Installationsanleitung
1 Montage
1.1 Festlegen des Montageortes
•
In trockenem Raum, z.B. im Heizungsraum
•
Einbaumöglichkeiten:
– im Schaltschrank, an der Innenwand oder auf einer DIN-
Tragschiene
– auf einer Schalttafel
– in der Schaltschrankfront
– in der schrägen Frontfläche eines Schaltpultes
•
Zulässige Umgebungstemperatur ist 0...50 °C
1.2 Elektrische Installation
•
Örtliche Vorschriften für Elektroinstallationen sind zu beachten
•
Die Zugentlastung der Kabel muss gewährleistet sein
•
Die Verbindungsleitungen vom Regler zum Stellgerät und zu der
Pumpe führen Netzspannung
•
Fühlerleitungen sollen nicht parallel mit Netzleitungen (z.B. Pum-
penspeisung) geführt werden
1.3 Zulässige Leitungslängen
•
Für alle Fühler, Thermostate und externe Kontakte:
Cu-Kabel 0,6 mm Ø max. 20 m
2
Cu-Kabel 1,0 mm max. 80 m
2
Cu-Kabel 1,5 mm max. 120 m
•
Für Raumgeräte:
2
Cu-Kabel 0,25 mm max. 25 m
2
Cu-Kabel ab 0,5 mm max. 50 m
•
Für den Datenbus:
2
0,75...2,5 mm nach Angaben in den Datenblättern
N2030D und N2032D
1.4 Montieren und Verdrahten des Sockels
1.4.1 Wandmontage
1. Sockel vom Gerät trennen
2. Sockel an die Wand halten. Die Bezeichnung «TOP» muss
oben sein!
3. Befestigungslöcher anzeichnen
4. Löcher bohren
5. Wenn nötig, am Sockel Öffnungen für Kabelstopfbüchsen aus-
brechen
6. Sockel festschrauben
7. Anschlussklemmen verdrahten
1.4.2 Schienenmontage
1. Tragschiene anbringen
2. Sockel vom Gerät trennen
3. Wenn nötig, am Sockel Öffnungen für Kabelstopfbüchsen aus-
brechen
4. Sockel aufstecken. Die Bezeichnung «TOP» muss oben sein!
5. Wenn nötig, Sockel fixieren (abhängig vom Schienentyp)
6. Anschlussklemmen verdrahten
1.4.3 Frontmontage
•
Erforderlicher Ausschnitt: 138 x 138 mm (+1 mm / −0 mm)
•
Maximale Dicke: 3 mm
1. Sockel vom Gerät trennen
2. Wenn nötig, am Sockel Öffnungen für Kabelstopfbüchsen aus-
brechen
3. Sockel von hinten bis zum Anschlag in den Frontausschnitt
stecken. Die Bezeichnung «TOP» muss oben sein!

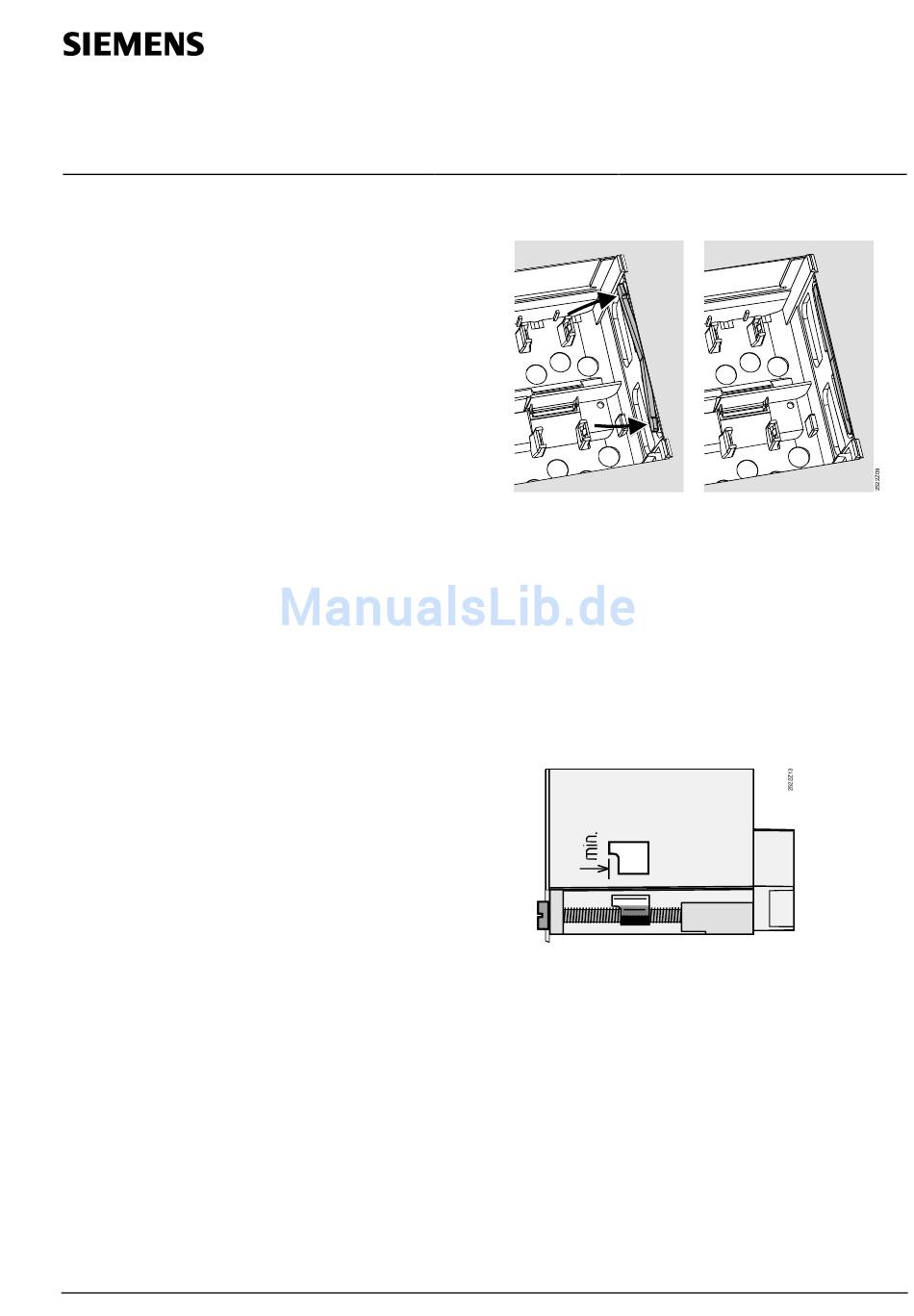

4. Seitliche Klemmbügel hinter das Frontblech drücken (vergl.
Abbildung)
5. Anschlussklemmen verdrahten. Kabellängen so wählen, dass
für das Öffnen der Schaltschranktüre genügend Spielraum
bleibt
4 319 2769 0 c
Falsch
Klemmbügel richtig plazieren – sie dürfen nicht in den Ausschnitt
ragen!
2 Inbetriebnahme
2.1 Vorbereitende Kontrollen
1. Betriebsspannung noch NICHT einschalten
2. Verdrahtung nach dem Anlageschaltplan prüfen
3. Richtige Stellung und Lage der Schwenkhebel mit Hilfe der
Befestigungsschrauben sicherstellen. Darstellung an der Gerä-
teseitenwand:
4. Gerät bis zum Anschlag in den Sockel einstecken. Die Be-
zeichnung «TOP» muss oben sein!
5. Befestigungsschrauben wechselseitig festziehen
6. Kontrolle des Stellgerätes (Ventil bzw. Hahn): prüfen,
– ob es richtig eingebaut ist (Durchflusssymbol beachten)
– ob das Segment im richtigen Bereich dreht (Stellungsanzeige
beachten)
– ob die Handverstellung nicht mehr wirksam ist
7. Achtung bei Boden- und Deckenheizungen! Der Temperatur-
wächter muss richtig eingestellt sein. Die Vorlauftemperatur darf
während der Funktionskontrolle den maximal zulässigen Wert
(im allgemeinen 55 °C) nicht überschreiten, sonst ist sofort ent-
weder:
– das Ventil bzw. der Hahn von Hand zu schließen
– die Pumpe abzuschalten
– der Pumpenabsperrschieber zu schließen
8. Betriebsspannung einschalten. Im Anzeigefeld muss eine An-
zeige erscheinen (z.B. Uhrzeit). Wenn nicht, so sind folgende
Ursachen wahrscheinlich:
– Keine Netzspannung
– Hauptsicherung defekt
– Hauptschalter steht nicht auf EIN
09.04.2002
G2524de
RVL471
Richtig
1/10
