4.5 Stützbetrieb in der belegungsfreien Zeit (Brachzeit)
4.5.1 Stützbetrieb Heizen
CM2Z3204D / 06.2001
4-10
Am Ende der Belegungszeit schaltet die Anlage aus. Dabei sinkt oder steigt die Tempe-
ratur, je nach den herrschenden äußeren Witterungsbedingungen und dem Klima im
Innern des Raumes. Es gibt die Funktionen «Stützbetrieb Heizen» und «Stützbetrieb
Kühlen».
Folgendes gilt für «Stützbetrieb Heizen» und «Stützbetrieb Kühlen»:
Datenpunkt 11 «Minimalbetriebszeit Stützbetrieb» schützt die Anlagenelemente vor zu
häufigem Ein- bzw. Ausschalten.
Sinkt die Temperatur im Raum unter die Heizstützgrenze, so resultiert «Stützbetrieb
Heizen».
Im «Stützbetrieb Heizen» wird solange geheizt, bis sich die Raumtemperatur 1 Kelvin
über der Heizstützgrenze befindet. Danach wird die Anlage wieder ausgeschaltet. Siehe

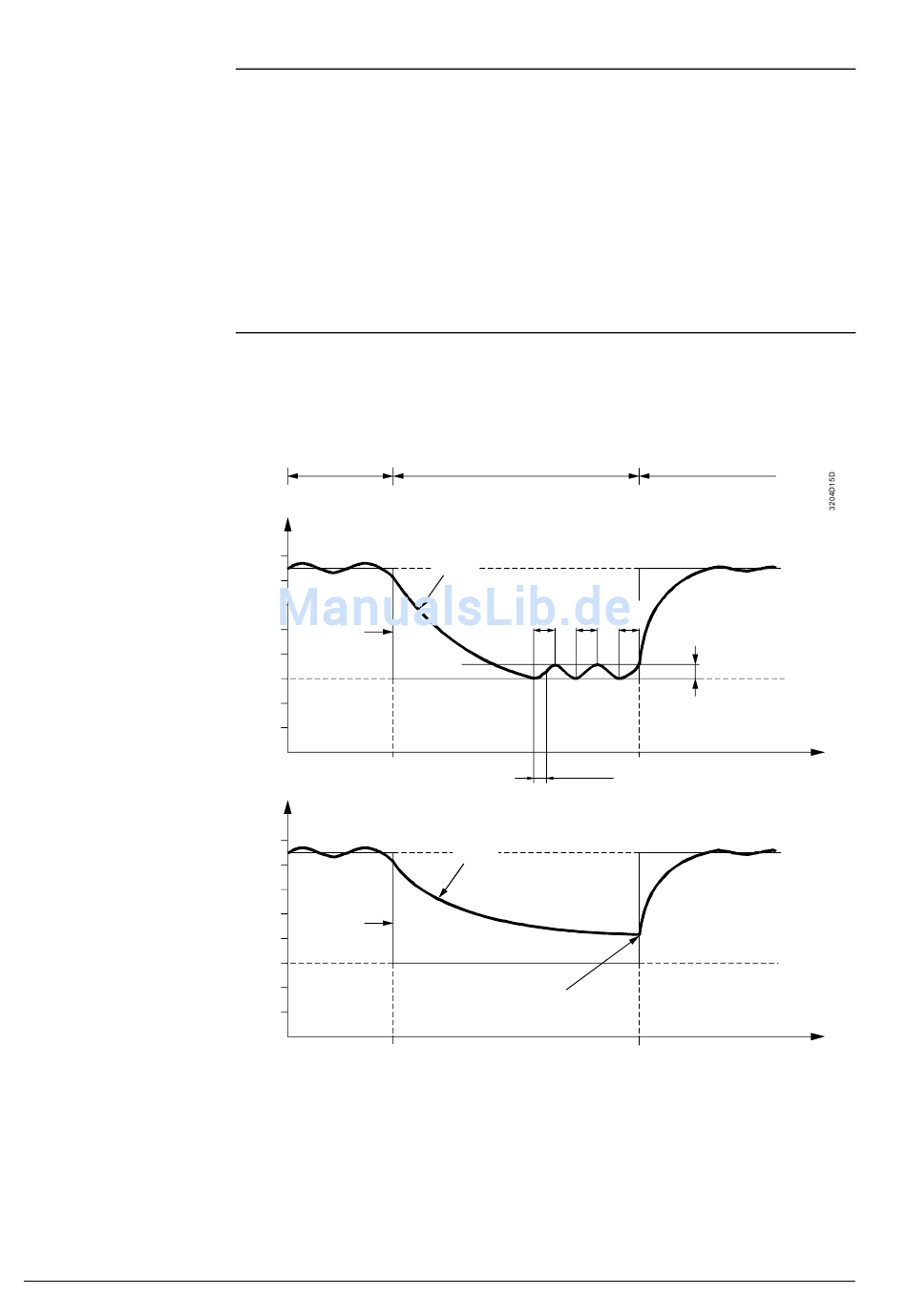

nachfolgendes Diagramm:
Nutzzeit
T [°C]
R
22
20
18
16
Sollwert
14
T
RSh
(Dtpkt. 9)
10
8
T [ °C ]
R
22
20
18
16
Sollwert
14
T
RSh
(Dtpkt. 9)
10
8
Ende
Belegungszeit
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsfunktionen
Brachzeit
Istwert
Stütz- Stütz-
betrieb betrieb
t
Smin
(Dtpkt. 11)
Istwert
Brachtemperatur
wird nicht erreicht
Nutzzeit
Stütz-
betrieb
1 K
Beginn
Belegungszeit
