4.2
Regelfunktionen
Beachte
4.2.1
Raum-Zuluft- oder Abluft-Zuluft-Kaskadenregelung

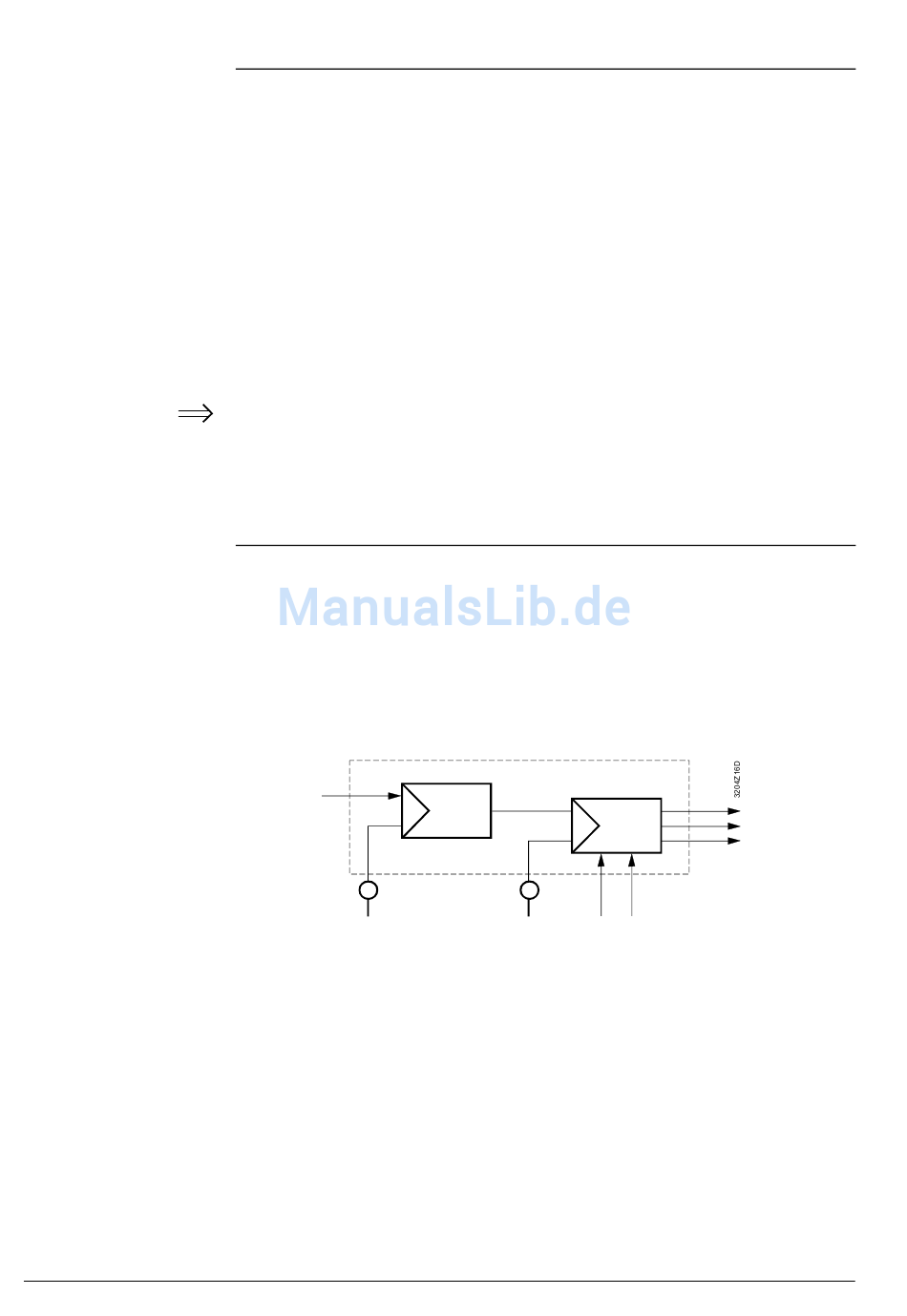

Prinzipschema
CM2Z3204D / 06.2001
4-4
Der RWI65.02 erfüllt drei verschiedene Hauptregelaufgaben, dies sind:
1. Raum-Zuluft- oder Abluft-Zuluft-Kaskadenregelung mit fixen einstellbaren Minimal-
und Maximalbegrenzungen der Zulufttemperatur
2. Raum-Zuluft-oder Abluft-Zuluft-Kaskadenregelung mit raumtemperaturabhängig
gleitenden Minimal- und Maximalbegrenzungen der Zulufttemperatur (Quellüftung)
3. Zulufttemperaturregelung
Die entsprechende Regelungsart kann in der Inbetriebnahme-Datenpunktliste unter
Datenpunkt 27 vorgegeben werden (Werkeinstellung: Regelungsart 1).
Wird die Regelungsart 1 oder 2 gewählt, aber neben dem obligaten Zuluftfühler B2 kein
Raum- oder Abluftfühler an B1 angeschlossen, so führt der Regler automatisch eine
Zuluftregelung aus.
Es ist zu beachten, daß der Fühlereingang B2 unbedingt zu belegen ist.
Bei Mißachtung ist der Anlagenstart nicht möglich!
Bei der Raum-Zuluft-Kaskade wird die Raumtemperatur konstant gehalten. Die Zuluft-
temperatur ist von den vorhandenen Lastverhältnissen im Raum abhängig. Die Raum-
temperatur ist die Regelgröße, deren eingestellter Sollwert auf der 2. Bedienebene des
Reglers ablesbar und einstellbar ist.
Das Steuersignal wird von der Raumtemperaturregelung in Form eines Sollwertes an
die Zulufttemperaturregelung übermittelt. Dies hat zur Folge, daß der Zulufttemperatur-
sollwert in Abhängigkeit von der Abweichung der Raumtemperatur vom Raumtempe-
ratursollwert geschoben wird. Die Größe der Sollwertschiebung wird über den Kaska-
deneinfluß berechnet.
Raumtemperaturregler
Sollwerte
Heizen / Kühlen
B1
Raum- / Ablufttemperaturfühler
Grundlagenhandbuch zu AEROGYR™ RWI65.02
Anwendungsfunktionen
Zulufttemperaturregler
1)
Zulufttemperaturminimal- /
B2
Zulufttemperaturfühler
maximalbegrenzung
Y10
Y20
Y30
Siemens Building Technologies
Landis & Staefa Division
