Display

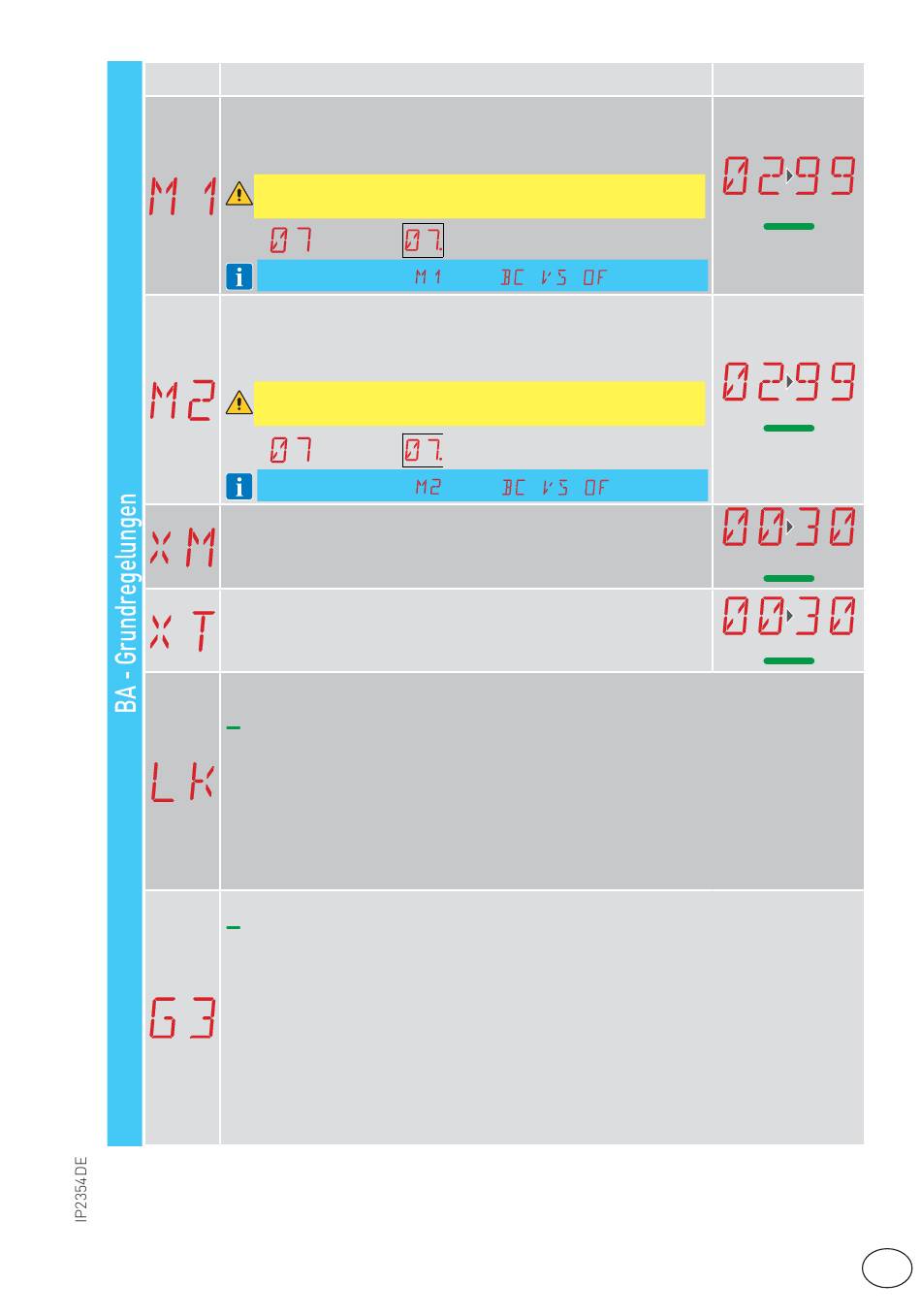

M1 - Laufzeit Antrieb 1. [s]
Einstellung in Sekunden der Gesamtaktionszeit Antrieb 1.
02 - Mindestwert
99 - Höchstwert
ACHTUNG: Die Einstellung erfolgt in Empfindlichkeitsstufen von 0,5 s, die durch das
Aufleuchten des rechten Dezimalpunkts angezeigt werden.
Beispiel:
= 7 Sekunden /
HINWEIS: Die Einstellung von
M2 - Laufzeit Antrieb 2. [s]
Einstellung in Sekunden der Gesamtaktionszeit Antrieb 2.
02 - Mindestwert
99 - Höchstwert
ACHTUNG: Die Einstellung erfolgt in Empfindlichkeitsstufen von 0,5 s, die durch das
Aufleuchten des rechten Dezimalpunkts angezeigt werden.
Beispiel:
= 7 Sekunden /
HINWEIS: Die Einstellung von
XM - Zeitveränderung beim Schließen ohne mechanische Endanschläge. [s]
Mit M1 und M2 beim Schließvorgang zu summierende Zeitveränderung.
00 - Mindestwert
30 - Höchstwert
XT - Zeitveränderung bei der Reversierung. [s]
Mit OB und CB zu summierende Zeitveränderung.
00 - Mindestwert
30 - Höchstwert
LK - Funktionsweise des Ausgangs LK~
00 - Hoflicht.
01 - Elektroschloss-Aktivierung.
02 - Elektroschloss-Aktivierung mit Entriegelungsstoß.
03 - Ausgang bei geschlossenem Tor aktiv (für Fail-Safe-Elektromagnettyp).
04 - Ausgang bei geschlossenem Tor aktiv.
05 - Ausgang bei laufendem Tor aktiv (nutzbar für Elektromagnet, der während der gesamten Dauer des Öffnungs-/Schließ-
vorgangs mit Strom versorgt werden muss).
06 - Ausgang während der Öffnungsphase aktiv.
07 - Ausgang während der Schließphase aktiv.
08 - Wartungsalarm.
ON - Ausgang immer aktiviert.
G3 - Funktionsweise des Ausgangs G3
00 - Hoflicht.
01 - Blinklicht EIN/AUS.
02 - Blinklicht Dauerlicht (automatisch schwankend).
03 - Kontrollleuchte Tor offen (proportional) (schnelles Blinksignal während der Öffnung, Dauerlicht bei geöffnetem Tor, lang-
sames Blinksignal beim Schließen).
04 - Kontrollleuchte Tor offen (leuchtet zu Beginn der Öffnungsphase bis zum Ende des Schließvorgangs).
05 - Kontrollleuchte Tor steht und ist zu.
06 - Kontrollleuchte Tor steht und ist völlig geöffnet.
07 - Kontrollleuchte Tor in Bewegung (leuchtet sowohl beim Öffnen als auch beim Schließen).
08 - Kontrollleuchte Tor wird geöffnet.
09 - Kontrollleuchte Tor wird geschlossen.
10 - Wartungsalarm.
ON - Ausgang immer aktiviert.
Beschreibung
= 7,5 Sekunden
ist nur bei
→
→
= 7,5 Sekunden
ist nur bei
→
→
