DITEC LCA80 Installationshandbuch Seite 17

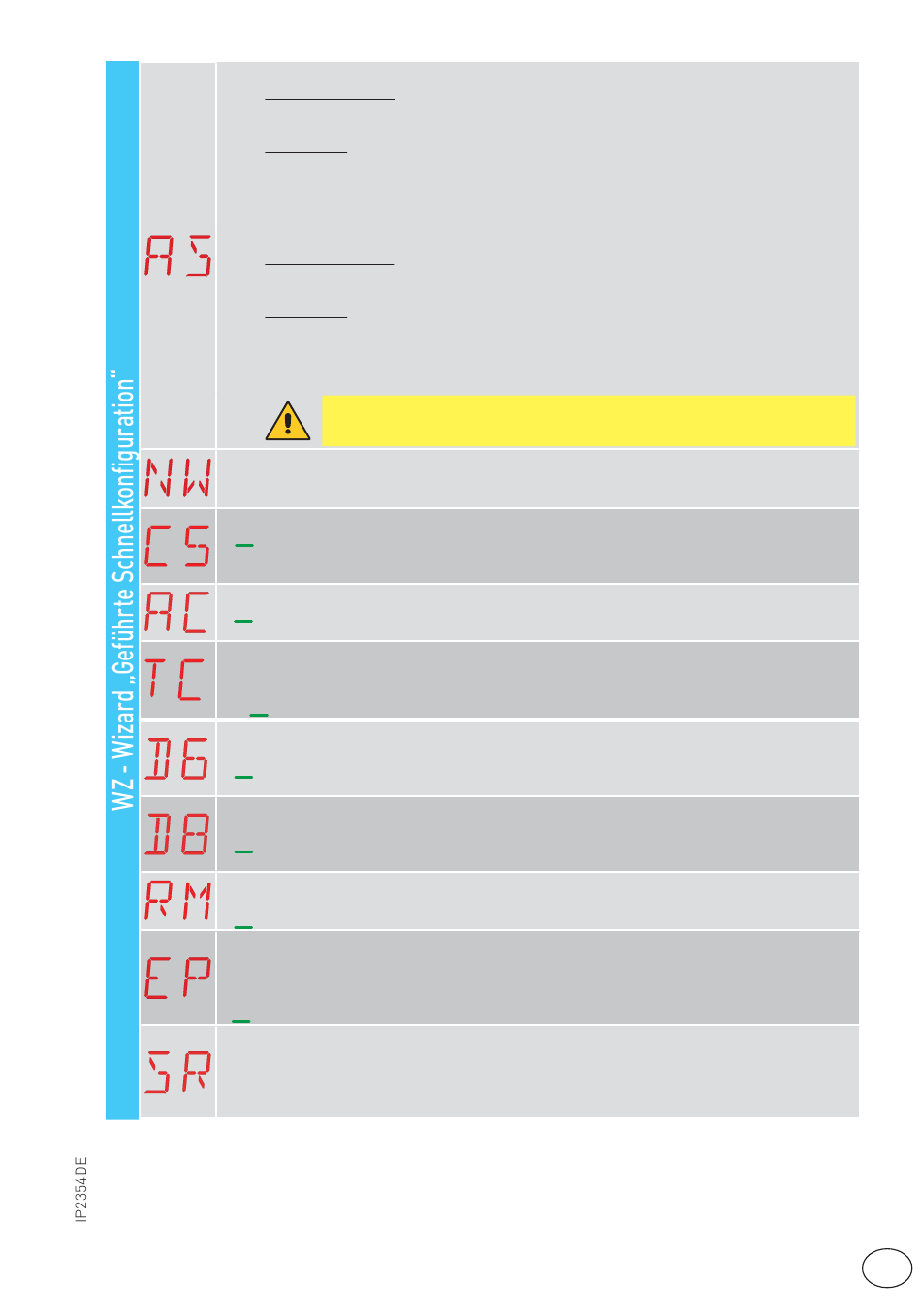

• 03. Betriebsweise zeitgeschaltet ohne Endlagendämpfung
Empfohlene Verwendung: Für elektromechanische oder hydraulische Antriebe, die an Toren mit geringer Leicht-
gängigkeit in der Nähe der extremen Öffnungs-/Schließpunkte installiert sind und die keine mechanischen Anschläge
beim Öffnen vorsehen, außer als Notmaßnahme bei Überhub.
Besonderheiten:
• Zeitgeschalteter Torlauf auf der Grundlage der Werte M1 und M2.
• Konstante Geschwindigkeit während des ganzen Torlaufs.
• Hinderniserkennung mit Reversierung.
• Max. Schubkraftwert.
• 04. Betriebsweise zeitgeschaltet mit Schubkraftbegrenzung
Empfohlene Verwendung: Für elektromechanische oder hydraulische Antriebe, die an besonders problematischen
Toren mit geringer Leichtgängigkeit über den gesamten Torlauf installiert sind und die keine mechanischen Anschläge
beim Öffnen vorsehen, außer als Notmaßnahme bei Überhub.
Besonderheiten:
• Zeitgeschalteter Torlauf auf der Grundlage der Werte M1 und M2.
• Konstante Geschwindigkeit während des ganzen Torlaufs.
• Hinderniserkennung nicht aktiv.
• Reduzierter Schubkraftwert.
ACHTUNG: Bei dieser Betriebsweise ist es notwendig, Sicherheitskontaktleisten mit
Selbsttest einzubauen, da die Hinderniserkennung deaktiviert ist.
NW - Flügelzahl.
• 1: Einzelflügel
• 2: Doppelflügel
C5 - Funktion des dem Kontakt 30-5 zugeordneten Befehls.
• 1-5: Schrittbetrieb (Werkseinstellung)
• 1-3: Öffnung
• NO: Keine
AC - Aktivierung der automatischen Schließung.
• ON: aktiviert (Werkseinstellung)
• OF: deaktiviert
TC - Einstellung der automatischen Schließzeit [Sekunden]
[HINWEIS: Nur sichtbar, wenn beim vorherigen Punkt AC = ON gewählt wurde]
• von 0" bis 59" in Intervallen von 1 Sekunde.
• von 1' (Werkseinstellung) bis 2' in Intervallen von 10 Sekunden.
D6 - Auswahl der an die Klemmen 1-6 angeschlossenen Vorrichtung
• NO: Keine
• PH: Lichtschranken (Werkseinstellung)
Für andere Optionen siehe das spezifische Menü.
D8 - Auswahl der an die Klemmen 1-8 angeschlossenen Vorrichtung
• NO: Keine
• PH: Lichtschranken (Werkseinstellung)
Für andere Optionen siehe das spezifische Menü.
RM - Betrieb des Funkempfängers
• 1-3: Schrittbetrieb
• 1-5: Öffnen (Werkseinstellung)
EP - Einstellung Empfang AES (Encrypted Packet)
Bei Aktivierung des Empfangs verschlüsselter Meldungen ist die elektronische Steuerung mit Handsendern des Typs
"ENCRYPTED" kompatibel.
• ON: aktiviert
• OF: deaktiviert (Werkseinstellung)
SR - Speichern eines Handsenders
Beim Drücken von ENTER blinkt die Meldung SR und die gewünschten Tasten können zugeordnet werden.
Nach der Anzeige der Meldung OK blinkt SR am Display erneut und die nächste Taste kann zugeordnet werden. Zum Beenden
ESC oder ENTER 2 s lang drücken und zum nächsten Menüpunkt wechseln.
HINWEIS: Wenn am Display NO blinkt, könnte der Handsender bereits gespeichert sein.
17 DE
