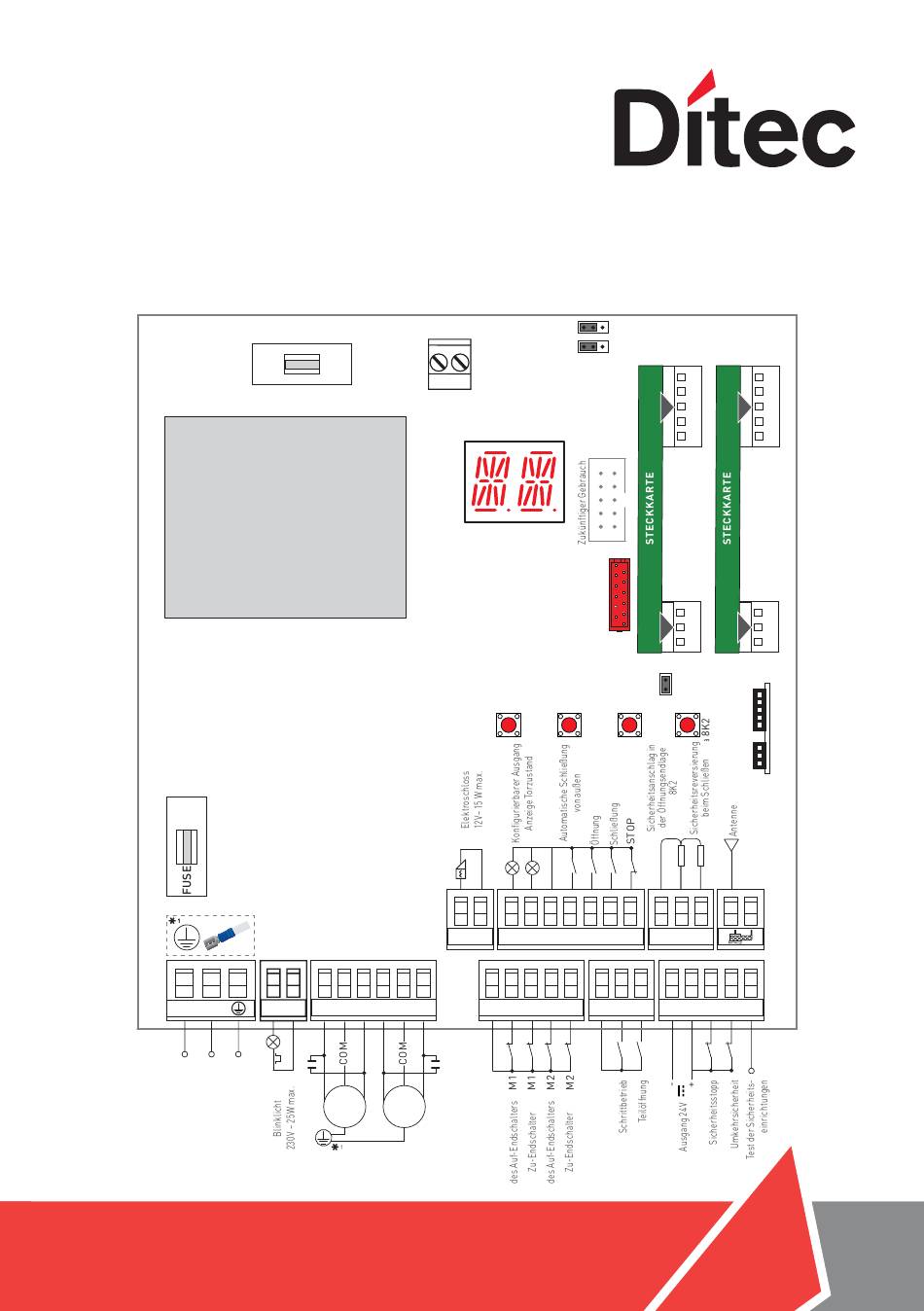

IP2354DE • 2020-07-10

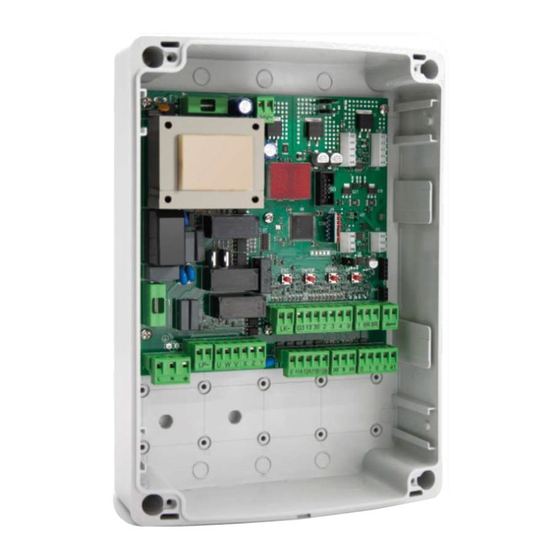

Ditec LCA80
Installationshandbuch für die elektronische Steuerung für 1 oder 2
Drehtorantriebe zu 230V~
(Übersetzung der Originalanleitung)
F2
FUSE
T3.15A
F1
F5A
LP
L
N
Alimentazione
Stromversorgung
230Vac
230Vac
50Hz
50Hz
www.ditecentrematic.com
24V~
LK
~
U W V X Z
Y
M1
M2
1~
1~
AUX1
30
1
AUX2
30
1
SCI
COM
ESC
ENTER
DOWN
~
G3
13
30 2 3 4 9
0
11A
12A
11B 12B
30 5 20
AUX2
AUX1
JR1
R
A
UP
D
I
O
R
X
1 6R 8R
0 1 6 8 41

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DITEC LCA80

  • Seite 1 IP2354DE • 2020-07-10 Ditec LCA80 Installationshandbuch für die elektronische Steuerung für 1 oder 2 Drehtorantriebe zu 230V~ (Übersetzung der Originalanleitung) AUX1 AUX2 AUX2 AUX1 FUSE T3.15A 24V~ ENTER DOWN 30 2 3 4 9 1 6R 8R 11B 12B U W V X Z...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise 1.1 Sicherheitsfunktionen EG-Konformitätserklärung Technische Spezifikationen 3.1 Anwendungsbereiche Installation und elektrische Anschlüsse 4.1 Wartungsarbeiten 4.2 Instandhaltung 4.3 Anschlussplan für Installationsbeispiel Schaltungen und Sicherheit 5.1 Schalteingänge 5.2 Sicherheitseingänge 5.3 Endschaltereingänge Ausgänge und Zubehör Einstellung der Drahtbrücke Anwendungsbeispiele 8.1 Zweiflügelige Tore 8.2 Einflügelige Tore Verwendung der Menüs...
  • Seite 3: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann Verletzungen von Personen oder Schäden am Gerät bewirken. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, die elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Montageanweisung und Einhaltung der geltenden Normen auszuführen.
  • Seite 4: Sicherheitsfunktionen

    Es ist nicht möglich die Sicherheitsfunktion zu umgehen, weder vorübergehend noch automatisch. Es kam kein Ausschluss eines Fehlers zur Anwendung. 2. EG-Konformitätserklärung Entrematic Group AB erklärt, dass die elektronische Steuerung des Typs Ditec LCA80 den wesentlichen Anforderungen und sons- tigen einschlägigen Bestimmungen der folgenden europäischen Richtlinien entspricht: EMV-Richtlinie 2014/30/EG Niederspannungsrichtlinie 2014/35/EG.
  • Seite 5: Anwendungsbereiche

    3.1 Anwendungsbereiche 4. Installation und elektrische Anschlüsse • Die entsprechenden Markierungen auf der Unterseite des Gehäuses durchbohren (Abb. 4.1, S. 6). • Die elektronische Steuerung dauerhaft befestigen; es empfiehlt sich, Halbrundkopfschrauben mit Kreuzschlitz zu verwenden (max. Kopf-Ø 10 mm) (der Bohrabstand ist in Abb. 4.2, S. 6, angegeben). •...
  • Seite 6 Abb. 4.1 Abb. 4.2 Abb. 4.3 Abb. 4.4 Abb. 4.5...
  • Seite 7: Wartungsarbeiten

    4.1 Instandhaltung Die elektronische Steuerung bedarf keiner spezifischer Wartung. Regelmäßig die Dichtheit der Gehäusedichtungen und den Zustand der elektrischen Anschlüsse überprüfen. 4.2 Installationsbeispiel Bez. Beschreibung Kabel Sender Blinklicht 2 x 1mm² koaxial RG-58 Antenne (in das Blinklicht integriert) (50Ω) Schlüsselschalter 4 x 0,5mm²...
  • Seite 8: Anschlussplan Für Installationsbeispiel

    4.3 Anschlussplan für Installationsbeispiel...
  • Seite 9: Schaltungen Und Sicherheit

    5. Schaltungen und Sicherheit Um sämtliche Einzelheiten über die verfügbaren Einstellungen zu erfahren, lesen Sie bitte Absatz 11. ACHTUNG: Die Klemme 30 (gemeinsamer Pluspol der Steuerungen) hat dieselben Funktionen wie die Klemme 1 und folglich werden die am Display angezeigten Steuerungen mit 1-5, 1-3, 1-4, usw. angegeben. Sie unterscheidet sich jedoch von der Klemme 1, denn sie ist auch aktiv, wenn sich die elektronische Steuerung im Standby-Modus befindet →...
  • Seite 10: Endschaltereingänge

    Befehl Funktion Beschreibung Für Sicherheitseinrichtungen mit Eingang mit Autotest-Funktion: Bei Auswahl SICHERHEIT BEIM → → den Ausgangskontakt der Sicherheitseinrichtung an die ÖFFNER SCHLIESSEN UND Klemmen 1-6-8 der elektronischen Steuerung (in Reihe an den Ausgangskontakt ÖFFNEN der Lichtschranke, falls vorhanden) anschließen. Wenn →...
  • Seite 11: Einstellung Der Drahtbrücke

    Wert Zu- Ausgang Beschreibung behör Eingang für externe Antenne GOL148REA oder für Antenne mit steifem Draht, eingerichtet je nach der Betriebs- frequenz des eingesetzten Empfängermoduls. ANTENNE Blinklicht zu 230V Für den Anschluss eines Blinklichts zu 230V~ mit automatischer Blinkfunktion. 230V~ max.
  • Seite 12: Anwendungsbeispiele

    (Abb. 8.3) Installation mit elektrischen Endschaltern für die Öffnungs- und Schließendlage, die in Reihe mit den Antriebsphasen angeschlossen sind. 8.2 Einflügelige Tore Wenn die elektronische Steuerung Ditec LCA80 bei Anwendungen für einflügelige Tore verwendet wird, können z. B. die folgenden Anschlüsse durchgeführt werden.
  • Seite 13: Verwendung Der Menüs

    9. Verwendung der Menüs HINWEIS: Der Druck auf die Tasten kann kurz (weniger als 2 s) oder lang (mehr als 2 s) sein. Wenn nicht angegeben, ist ein schneller Tastendruck gemeint. Um die Einstel- lung eines Parameters zu bestätigen, ist ein längerer Tastendruck notwendig. 9.1 Einschalten und Ausschalten des Displays Das Display wird auf die folgende Weise eingeschaltet: ENTER...
  • Seite 14: Menüplan

    9.3 Menüplan Auswahl der Aktivierung der Verlangsamungszeit beim Betriebsart des automatischen Schließen Antriebs Schließung Einstellung des Drucks auf Auswahl der Zustand des Antriebs Hindernisse bei Öffnung Flügelzahl beim Einschalten Einstellung des Drucks auf Funktionsweise des Funktionsweise der Hindernisse bei Schließung Kontaktbefehls 30-5 Sicherheitsreversierung Aktivierung der...
  • Seite 15 Speicherung der Anzeige der eingestellten Einschaltdauer Hoflicht Handsender höchsten und niedrigsten Temperatur Anzeige der Zahl Einschaltdauer des an gespeicherten Firmware- unabhängig gesteuerten Handsendern Aktualisierung Hoflichts Maximale Zahl der im integrierten Speicher Starre Teilöffnung speicherbaren Handsender Gesamtzyklenzahl Menünavigation per Dauer der Freigabe Handsender bei Auslösen der Sicherheitsleiste...
  • Seite 16: Inbetriebnahme Des Produkts

    10. Inbetriebnahme des Produkts Für die Schnellkonfiguration des Produkts das WIZARD (WZ) Menü oder alternativ dazu das Menü der zweiten Stufe AT (automatische Konfigurationen) verwenden [Siehe Abschn. 11.2]. Für eine detaillierte und personalisierte Konfiguration die Hauptmenüs verwenden. 10.1 Geführtes Konfigurationsmenü WZ Zum Aufrufen des geführten Schnellkonfigurationsmenü...
  • Seite 17 • 03. Betriebsweise zeitgeschaltet ohne Endlagendämpfung Empfohlene Verwendung: Für elektromechanische oder hydraulische Antriebe, die an Toren mit geringer Leicht- gängigkeit in der Nähe der extremen Öffnungs-/Schließpunkte installiert sind und die keine mechanischen Anschläge beim Öffnen vorsehen, außer als Notmaßnahme bei Überhub. Besonderheiten: •...
  • Seite 18: Standardinbetriebnahmebeispiel

    CO - Speichern der Wizard-Einstellungen In dieser Phase können die zuvor eingestellten Parameter gespeichert werden. • YS: Der Wert wird gespeichert und ein RESET-Vorgang der Karte wird durchgeführt • NO: Kehrt ohne zu Speichern bei abgeschaltetem Display (nur mittlerer Punkt) zum Hauptparameter zurück HINWEIS: Der Menüpunkt CO und die Untermenüs YS/NO blinken immer Zum Speichern der Konfiguration wie folgt vorgehen: Im Parameter CO den Menüpunkt YS (Ja) wählen und 2 s lang die ENTER-Taste drücken.
  • Seite 19: Häufig Genutzte Menüfolgen

    HINWEIS: Der erste Schließvorgang nach einer Unterbrechung der Stromversorgung oder während des Selbstlern- verfahrens wird für jeden einzelnen Flügel durchgeführt. 10.3 Häufig genutzte Menüfolgen 10.3.1 Aktivierung der Konfigurationen Schrittbetrieb ohne automatische Schließung (Gebrauch im Privathaushalt) DOWN ENTER DOWN ENTER → →...
  • Seite 20: Menü Konfiguration Und Einstellungen

    Beispiel 3 - Beispiel für gemischte Konfiguration. Der Flügel kommt an den mechanischen Endanschlägen in der Schließendlage und an den Endschaltern in der Öffnungsendlage zum Stillstand, bei Hindernissen erfolgt eine Reversierung. Die Endschalter müssen an die Klemmen 11A/B und 12A/B angeschlossen werden. Einstellen DOWN ENTER...
  • Seite 21: Menü Der Zweiten Stufe At (Automatic Configurations)

    Für jede Funktion des Hauptmenüs sind zudem mehrere zusätzliche Konfigurationen verfügbar, die durch Aktivieren der Funktion sichtbar sind (siehe folgender Abschnitt). Die Werkseinstellungen der verschiedenen Parameter im Menü der zweiten Stufe sind grün markiert. HINWEIS: Zum Überprüfen ob die Parameter geändert wurden, aus dem geänderten Parameter aussteigen und wieder einsteigen.
  • Seite 22: Menü Der Zweiten Stufe Bc (Basic Configurations)

    H1 - Werkseitig festgelegte Konfiguration für Privathaushalte 1, einzelnes Privathaus Diese Wahl lädt die Werte für einige von Haus festgelegten Grundparameter: AC - Aktivierung der automatischen Schließung : aktiviert TC - Zeiteinstellung für die automatische Schließung : 1 Minute C5 - Funktion des Befehls Schrittbetrieb/Öffnung : Schrittbetrieb RM - Funktion der Fernbedienung : Schrittbetrieb...
  • Seite 23: Weitere Konfigurierbare Parameter Der Stufe Bc, Die Bei Aktiviertem At → Aa Verfügbar Sind

    11.3.1 Weitere konfigurierbare Parameter der Stufe BC, die bei aktiviertem → ver- fügbar sind Display Beschreibung Verfügbare Auswahlen C5 - Schrittbetrieb - Tor auf bei Befehl 1-5 (Aktivierung aus dem Standby-Modus) 1-3 - Öffnungsbefehl 1-5 - Schrittbetrieb LG - Steuerung des Hoflichts NO - Eingang 5 deaktiviert 35 - Funktion des dem Kontakt 1-3 zugeordneten Befehls 1-3 - Öffnungsbefehl...
  • Seite 24 Display Beschreibung Verfügbare Auswahlen RP - Einstellung der Maße für die Teilöffnung. [%] Reguliert den Zyklusprozentsatz im Vergleich zur vollständigen Öffnung des Antriebs. Die Teil- öffnung wird am Flügel 1 ausgeführt. 10 - Mindestwert; 99 - Höchstwert. TP - Einstellung Zeit automatische Schließung nach Teilöffnung. [s] Die Einstellung erfolgt in unterschiedlichen Sensibilitätsintervallen.
  • Seite 25 Display Beschreibung Verfügbare Auswahlen R2 - Einstellung des Drucks auf Hindernisse bei Normalbetrieb mit konstanter Geschwindig- keit für beide Antriebe in der Schließphase. [%] Der Schaltkreis verfügt über eine Sicherheitsvorrichtung, die im Fall eines Hindernisses: - Beim Öffnen wird das Tor angehalten, und wenn es sich außerhalb des Grenzbereichs zur Hinderniserkennung befindet, dessen Länge mit der Auswahl →...
  • Seite 26: Weitere Konfigurierbare Parameter Der Stufe Ba, Die Bei Aktiviertem At → Aa Verfügbar Sind

    11.4.1 Weitere konfigurierbare Parameter der Stufe BA, die bei aktiviertem → verfügbar sind HINWEIS: Die Einstellungen nur stufenweise ausführen, allerdings erst nachdem mindestens drei komplette Ma- növer durchgeführt wurden. So kann die Steuerung sich korrekt kalibrieren und eventuelle Reibungen während der Manöver feststellen.
  • Seite 27 Display Beschreibung Verfügbare Auswahlen M1 - Laufzeit Antrieb 1. [s] Einstellung in Sekunden der Gesamtaktionszeit Antrieb 1. 02 - Mindestwert 99 - Höchstwert ACHTUNG: Die Einstellung erfolgt in Empfindlichkeitsstufen von 0,5 s, die durch das Aufleuchten des rechten Dezimalpunkts angezeigt werden. Beispiel: = 7 Sekunden / = 7,5 Sekunden...
  • Seite 28: Menü Der Zweiten Stufe Ro (Radio Operations)

    Display Beschreibung Verfügbare Auswahlen 13 - Funktionsweise Ausgang 13 00 - Hoflicht. 01 - Blinklicht EIN/AUS. 02 - Blinklicht Dauerlicht (automatisch schwankend). 03 - Kontrollleuchte Tor offen (proportional) (schnelles Blinksignal während der Öffnung, Dauerlicht bei geöffnetem Tor, lang- sames Blinksignal beim Schließen). 04 - Kontrollleuchte Tor offen (leuchtet zu Beginn der Öffnungsphase bis zum Ende des Schließvorgangs).
  • Seite 29: Weitere Konfigurierbare Parameter Der Stufe Ro, Die Bei Aktiviertem At → Aa Verfügbar Sind

    RK - Menünavigation per Handsendertastatur ON - Aktiviert OF - Deaktiviert 3 3 3 3 2 2 4 4 1 1 Bei ausgeschaltetem Display schnell die Tastenfolge über die gewünschten gespei- cherten Handsender eingeben. Sicherstellen, dass alle CH-Tasten gespeichert sind. ACHTUNG: Während des Navigierens mit der Tastatur des Handsenders sind ALLE gespeicherten Handsender 1 (Enter)
  • Seite 30: Menü Der Zweiten Stufe Sf (Special Functions)

    Verfügbare Display Beschreibung Auswahlen RE - Einstellung der Speicheröffnung über Handsender OF - Deaktiviert ON - Aktiviert. Wenn diese aktiviert ist (ON), setzt sich die Fernprogrammierung in Betrieb. Um neue Handsender zu speichern, ohne auf die elektronische Steuerung einzuwirken, wird auf die Bedie- nungsanleitung der Handsender verwiesen.
  • Seite 31: Weitere Konfigurierbare Parameter Der Stufe Sf, Die Bei Aktiviertem At → Aa Verfügbar Sind

    11.6.1 Weitere konfigurierbare Parameter der Stufe SF, die bei aktiviertem → verfügbar sind Display Beschreibung SP - Passworteinstellung ENTER ENTER DOWN → → → → → [Beispiel] 2” [esempio] HINWEIS: Die Wahl ist nur möglich, wenn das Passwort nicht eingestellt ist. Die Festlegung eines Passworts verhindert Unbefugten den Zugriff auf die Auswahlen und Einstellungen.
  • Seite 32: Menü Der Zweiten Stufe Cc (Cycles Counter)

    11.7 Menü der zweiten Stufe CC (Cycles Counter) Display Beschreibung CV - Anzeige Gesamtzykluszähler ENTER 182 manovre [esempio] 182 Zyklen [Beispiel] → → → → CP - Anzeige Teilzykluszähler ENTER 716 Zyklen [Beispiel] 716 manovre [esempio] → → → → CH - Anzeige des Stundenzählers der Stromversorgung ENTER 215 Betriebsstunden [Beispiel]...
  • Seite 33: Menü Der Zweiten Stufe Ap (Advanced Parameters)

    11.9 Menü der zweiten Stufe AP (Erweiterte Parameter) Display Beschreibung Verfügbare Auswahlen FA - Betriebsmodus Endschalter öffnet Antrieb 1 und 2 NO: kein Endschalter (zeitgeschalteter Betrieb oder mit Erkennung des Anschlags) SX: Stopp-Endschalter PX: Näherungsendschalter (nach der Aktivierung wird die Erkennung eines Hindernisses als Anschlag angesehen) MT: mit der Antriebsphase in Reihe geschalteter Stopp-Endschalter FC - Betriebsmodus Endschalter schließt Antrieb 1 und 2...
  • Seite 34: Weitere Konfigurierbare Parameter Der Stufe Ap, Die Bei Aktiviertem At → Aa Verfügbar Sind

    Display Beschreibung Verfügbare Auswahlen DS - Einstellung des Displayanzeigemodus ohne Alarmmeldung 00 - Keine Anzeige. 01 - Countdown-Anzeige Zeit der automatischen Schließung. 02 - Zustand des Antriebs (siehe Abschn. 13.1). 03 - Befehls- und Sicherheitseinrichtungen (siehe Abschn. 13.2). HINWEIS: Die Einstellung ermöglicht die Anzeige des Empfangs einer Funkübertragung für Überprüfungen der Reichweite.
  • Seite 35 Display Beschreibung Verfügbare Auswahlen DO - Dauer der Umkehrbewegung am Anschlag beim Öffnen. [s/100] Regelt die Dauer der Umkehrbewegung am mechanischen Öffnungsanschlag. 00 - Deaktiviert. 99 - Höchstwert. HINWEIS: Nicht aktiviert, wenn → DC - Dauer der Umkehrbewegung am Anschlag beim Schließen. [s/100] Regelt die Dauer der Umkehrbewegung am mechanischen Öffnungsanschlag.
  • Seite 36 TU - Schubzeit bei maximaler Kraft nach Beendigung des Schließzyklus (z.B. Entriegelung des Elektroschlosses) - 0,0÷9,9 s HINWEIS: Der Wert 0.0 entspricht dem deaktivierten Schub. TW - Erneuerungsintervall Schub am Schließanschlag. 00÷59 (Minuten), 1h, 2h,… 9h. Die Einstellung dieses Parameters ermöglicht es, das Tor auch bei Antrieben geschlossen zu halten, die periodische Schübe benötigen, um ein wirksames Schließen aufrechtzu- erhalten (z.B.
  • Seite 37: Diagnose

    12.1 In die Steckkarte integriertes Data-Logging Die elektronische Steuerung Ditec LCA80 ist mit einem internen System ausgestattet, das es dem Montagetechniker ermöglicht zu kontrollieren, ob und wie oft jeder Alarm aufgetreten ist und die Chronologie der 20 zuletzt aufgetretenen Alarme zu sehen.
  • Seite 38: Anzeige Der Sicherheitseinrichtungen Und Befehle

    13.2 Anzeige der Sicherheitseinrichtungen und Befehle HINWEIS: Der Anzeigemodus Sicherheiten und Befehle ist nur sichtbar, wenn der Displayanzei- gemodus auf 01 oder auf 03 eingestellt ist. Display Beschreibung Display Beschreibung 1-2 - Befehl Aktivierung automatische Schließung. F.C. - Schließendschalter Antrieb 2. 1-3 - Öffnungsbefehl.
  • Seite 39: Anzeige Von Alarm Und Störungen

    13.3 Anzeige von Alarm und Störungen ACHTUNG: die Anzeige von Alarm und Störungen erfolgt bei jeder durchgeführten Anzeigenwahl. Die Signalisie- rung von Alarmmeldung hat Vorrang vor allen anderen Anzeigen. Alarmart Display Beschreibung Betrieb MB - Ausfall Antrieb 1 während eines Zyklus. Anschluss von Antrieb 1 prüfen oder prüfen, ob dessen Schutzschalter ausgelöst hat.
  • Seite 40: Betrieb

    Alarmart Display Beschreibung Betrieb Prüfen, ob am Anschluss 0-30 ein Kurzschluss vorliegt. I5 - Keine Spannung 0-30 (Spannungsregler defekt oder Wenn das Problem bestehen bleibt, die elektronische Kurzschluss am Zubehör). Steuerung austauschen. I6 - Spannung an 0-30 zu hoch (Spannungsregler defekt). Elektronische Steuerung austauschen. Reset durchführen.
  • Seite 41: Fehlersuche

    Alarmart Display Beschreibung Betrieb Funktionstüchtigkeit der Sicherheitseinrichtung prüfen. A0 - Test des Sicherheitssensors am Kontakt 6 fehl- geschlagen. Ist das zusätzliche Sicherheitsmodul nicht eingesteckt, sicherstellen, dass der Sicherheitstest deaktiviert ist. Überprüfen der Verkabelung und der korrekten Funktions- A1 - Test des Sicherheitssensors an den gleichzeitigen weise des Sicherheitssensors.
  • Seite 42: Alarmmeldung

    Problem Mögliche Ursache Alarmmeldung Betrieb Falsche Anschlüsse zwischen den Licht- Die Anzeige von überprüfen. schranken und der elektronischen Steue- Die NG-Sicherheitskontakte in Reihe schalten und rung. eventuelle Brücken an der Klemmenleiste der elekt- Die externen Sicherhei- ronischen Steuerung entfernen. ten greifen nicht ein. Die Einstellung von →...
  • Seite 44 Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB. Obwohl der Inhalt dieser Veröffentlichung mit äußerster Sorgfalt verfasst wurde, kann Entrematic Group AB keine Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Veröffentlichung verursacht wurden. Wir behalten uns das Recht vor, eventuelle Änderungen ohne Vorankündigung anzubringen.
