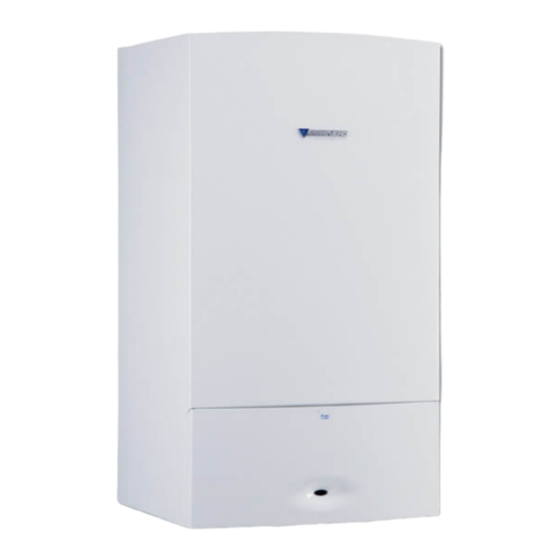

Niedertemperatur-heizkessel mit wassergekühltem brenner
Vorschau ausblenden Andere Handbücher für CERASTAR:

Werbung

Installationsanleitung
Gas-Kesseltherme
CERASTAR
Niedertemperatur-Heizkessel mit wassergekühltem Brenner
4377-1.1/G
ZSR 18-5 KE...
ZSR 24-5 KE...
ZWR 18-5 KE...
ZWR 24-5 KE...
F ü r I h r e S i c h e r h e i t
Bei Gasgeruch:
– Gashahn schließen, (s. Seite 17, Pos. 172)
– Fenster öffnen,
– keine elektrischen Schalter betätigen,
– offene Flammen löschen,
– sofort von außerhalb Gasversorgungsunter-
nehmen und Installationsfirma anrufen.
Weitere Sicherheitshinweise auf Seite 2.
CERAMINI
4377-2.1/G
ZSR 5/11-5 KE...
• Der Einbau und die Wartung darf nur durch einen
zugelassenen Fachbetrieb erfolgen.
• Der Fachmann erklärt dem Kunden die Wirkungs-
weise und Bedienung des Gerätes.
• Die einwandfreie Funktion ist nur gewährleistet,
wenn diese Installationsanleitung und die Bedie-
nungsanleitung eingehalten werden.
6 720 604 377
(98.08) PCK
