6 Elektrischer Anschluss
6.5.8 Schritt 8: PV-Erzeugungszähler verbauen (optional)
Lebensgefahr durch elektrische Spannung!
Durch unter Spannung stehende Teile können schwere Verletzungen
entstehen.
•
•
•
Nachrüstsatz Zählerfeld intern (OPT1150080003)
Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bestellen.
Die Lieferung erfolgt ohne Zähler.
Vorgehensweise:
1
Den PV-Erzeugungszähler in den AC-Anschlussraum des Geräts einbauen und an die
vorinstallierten Leitungen anschließen.
2
Die Stromflussrichtung des Zählers beachten.

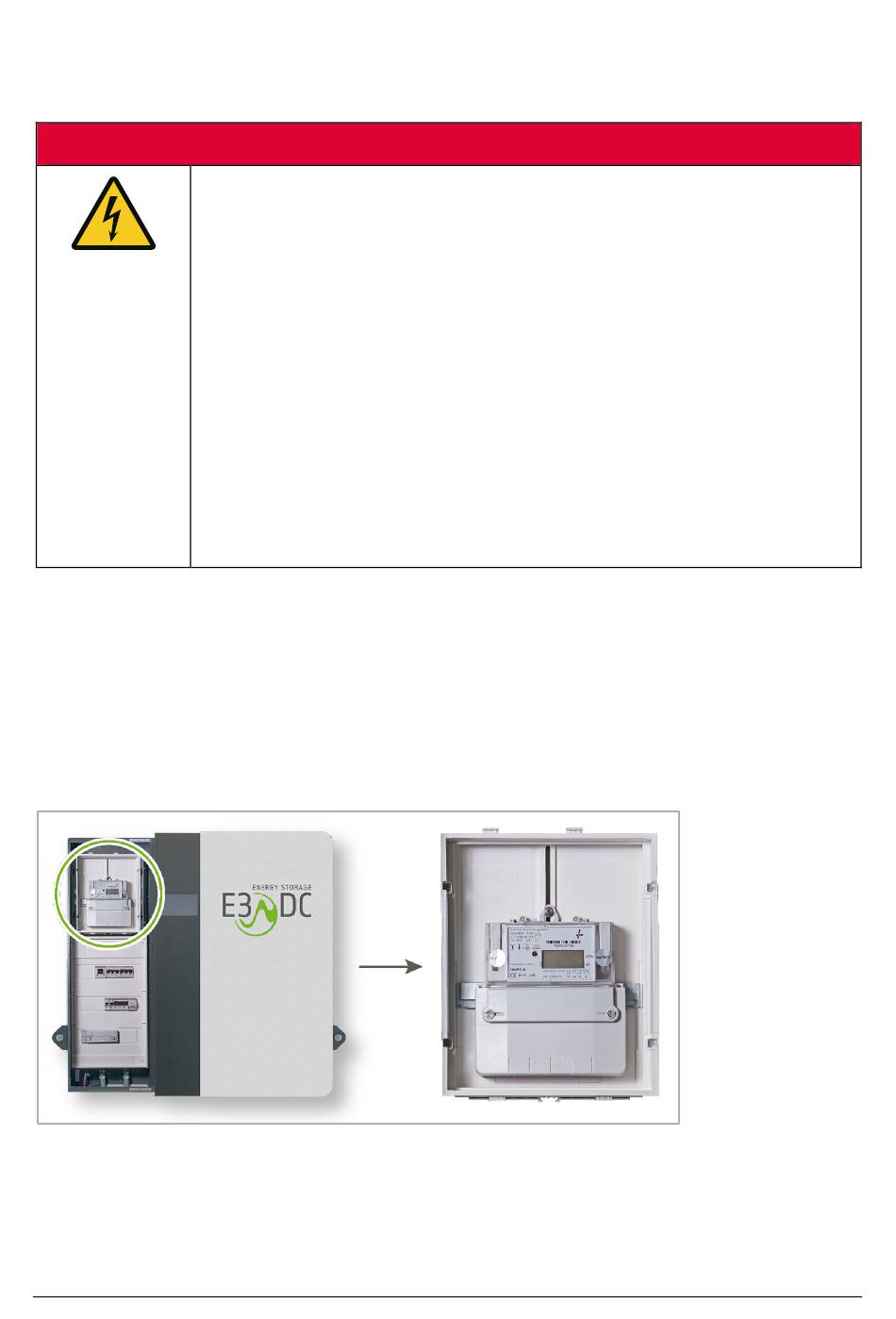

Abb. 66: Verbauter PV-Erzeugungszähler (Abbildung zeigt S10 E)
•
Der PV-Erzeugungszähler kann auch zu einem späteren Zeitpunkt in den AC-Anschlussraum
des Geräts eingebaut und elektrisch installiert werden.
92 SN 74xxx | SN 75 | V1.30
GEFAHR!
Vor Arbeitsbeginn Spannungsfreiheit herstellen und prüfen.
Die 5 Sicherheitsregeln der Elektrotechnik gemäß DIN VDE 0105
beachten:
(1) Freischalten!
(2) Gegen Wiedereinschalten sichern!
(3) Spannungsfreiheit allpolig feststellen!
(4) Erden und kurzschließen!
(5) Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken!
Der notwendige Leitungs- und Personenschutz ist vom Installateur
entsprechend zu dimensionieren und vorzusehen.
