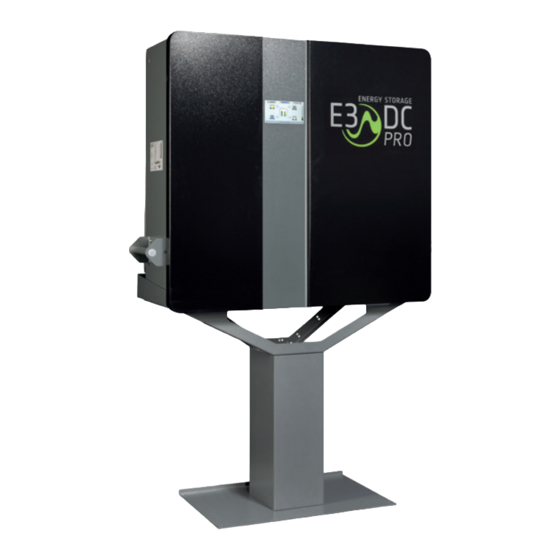

E3/DC S10 E Installationsanleitung

Hauskraftwerk
Vorschau ausblenden Andere Handbücher für S10 E:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
S10 E /
S10 E PRO
Hauskraftwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC S10 E

Inhaltszusammenfassung für E3/DC S10 E

  • Seite 1 Installationsanleitung S10 E / S10 E PRO Hauskraftwerk...

  • Seite 3: Rechtliche Bestimmungen

    Das Gerät wurde mit großer Sorgfalt und unter Verwendung modernster Technik entwickelt, produziert und geprüft. Die E3/DC GmbH erfüllt die Anforderungen der DIN EN ISO 9001 und weist diese durch ein zertifiziertes Qualitätsmanagementsystem nach. Bitte entnehmen Sie die jeweils aktuelle Version dieser Anleitung dem Kundenportal der E3/DC GmbH.

  • Seite 5: Inhaltsverzeichnis

    Identifizierung durch Typenschild ................... 18 3.1.1 S10 E ........................19 3.1.2 S10 E PRO ......................19 Aufbau des Geräts ......................20 „Schwarzstartfähigkeit“ der S10 E Hauskraftwerke ............21 Lieferumfang und Transportkontrolle ..................23 Auf der Palette enthalten ....................23 Beipacks in Kartons ......................23 Transportkontrolle ......................
  • Seite 6 Integration des S10 E in die bestehende Hausinstallation ..........52 6.2.1 Anschlussprinzip S10 E INFINITY / S10 E PRO ..........52 6.2.2 Systemschaltbild S10 E / S10 E INFINITY / S10 E PRO ........53 6.2.3 Anschlussvarianten des S10 E / S10 E PRO – Blockschaltbilder ....... 53 Kabelquerschnitte, -beschaffenheit und Anschlüsse ............
  • Seite 7 Anleitungen zu den Batterieinstallationen ............... 86 Verwendung des externen Batterieschranks (Option) ............ 86 7.2.1 Variante 1: Batterieschrank neben dem S10 E aufstellen ........88 7.2.2 Variante 2: Batterieschrank an Wandhalter montieren ........89 7.2.3 Batteriemodule in den Batterieschrank einsetzen ..........91 7.2.3.1...
  • Seite 8 Batteriemodule einschalten und initialisieren ..............103 Rechte Gehäusetür anbringen (Batterieraum verschließen) ........103 9.6.1 S10 E ........................ 103 9.6.2 S10 E PRO | S10 E: mit Option „großer Türsatz“ ..........104 Batterie-Trennschalter (Breaker) in Stellung „1“ bringen ..........104 Batterietraining durchlaufen lassen ................105 Korrekte Funktion der Systemkomponenten bestätigen ..........
  • Seite 9 11.4.2.3 Wie wird der DC-Überspannungsschutz überwacht? ......136 11.4.2.4 Was passiert, wenn der DC-Überspannungsschutz ausgelöst hat? .. 136 11.4.2.5 Was muss anschließend getan werden? ........... 136 11.4.3 Wo befindet sich der DC-Überspannungsschutz im S10 E? ......137 11.5 Lieferumfang ......................... 138 11.6 Montage DC-Überspannungsschutz ................139 11.6.1 Schutzmodule einsetzen ...................
  • Seite 10 16.2 System ausschalten ...................... 165 16.3 Fehlermeldungen in der Statuszeile ................166 Technische Daten ........................168 17.1 S10 E ..........................169 17.2 S10 E INFINITY ......................171 17.3 S10 E PRO ........................173 Zubehör ..........................175 Glossar ........................... 179 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 11: Hinweise Zu Diesem Dokument

    Dieses Dokument gilt für die Gerätetypen „S10 E“ und „S10 E PRO“. Technische Änderungen behält sich die E3/DC GmbH vor. Auf den folgenden Seiten dieses Dokuments wird das Gerät als „S10 E“ bzw. als „S10 E Hauskraftwerk“ bezeichnet. Auf Unterschiede zwischen den Gerätetypen S10 E und S10 E PRO wird hingewiesen.

  • Seite 12: Konzept Der Sicherheitshinweise

    Die folgenden Arten von Allgemeinen Hinweisen werden in dieser Anleitung verwendet: Hinweis: Zusätzliche Information, die für das jeweilige Thema wichtig ist, aber keine Sicherheitsrelevanz hat. Das gewünschte Ziel einer Handlung wurde erreicht.  S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 13: Auszeichnungen Im Text (Fett, Kursiv Usw.)

    B. die Benennung von speichern. Button. • Solar antippen. • Die Auszeichnung kursiv wird kursiv Menü Einstellungen verwendet für die Benennung von • Funktion Netz Menüs, Funktionen und Eingabefeldern des Touch-Displays. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 14: Sicherheit

    Bei Verkauf, Verleih und/oder anderweitiger Weitergabe des Gerätes, bitte diese Anleitung ebenfalls mitgeben. Bestimmungsgemäßer Gebrauch • Das S10 E wird in Verbindung mit PV- und KWK-Anlagen als Hauskraftwerk eingesetzt, um benötigten Strom selbst zu erzeugen und zu verbrauchen. • Das Gerät ist ein Energiespeichersystem, bestehend aus Wechselrichter, Lithium-Ionen-Akkus und Batteriewandler.

  • Seite 15: Folgen Bei Nichtbeachtung Dieser Anleitung

     Setzen Sie das Gerät nur nach den Angaben dieser Anleitung ein. Ein anderer Einsatz kann zu Sach- oder Personenschäden führen.  Bei Schäden als Folge von Nichtbeachtung der Sicherheits- und Warnhinweise in dieser Anleitung, übernimmt die E3/DC GmbH keine Haftung.  Jede andere Verwendung des Geräts als die in dieser Anleitung beschriebene, gilt als nicht bestimmungsgemäß.
  • Seite 16 Gerät kommen.  Beachten Sie unbedingt die zulässigen Umgebungsbedingungen: Temperatur, Feuchtigkeit, ausreichende Luftzufuhr und Kühlung.  Die Umgebungstemperatur sollte zwischen 5 °C und 35 °C liegen, um einen optimalen Betrieb des Geräts zu gewährleisten. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 17: Symbole Auf Dem Typenschild

    Bitte unbedingt die Entladezeit der Kondensatoren abwarten! Achtung! Das einseitige Abschalten einzelner Spannungsquellen Das Gerät wird von drei führt u. U. nicht zur Spannungsquellen Spannungsfreiheit des versorgt: Gesamtsystems. - PV-Generator - AC-Netz - Batterien S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 18: Produktbeschreibung

    Vor dem Öffnen das Gerät – von sämtlichen Spannungsquellen trennen! Produktbeschreibung • Das S10 E ist ein Energiespeichersystem, bestehend aus Wechselrichter, Lithium-Ionen-Akkus und Batteriewandler. • Alle Teilkomponenten sind vollständig in das System integriert. – Sowohl DC-, AC- als auch Hybrid-Betrieb sind möglich. –...

  • Seite 19: S10 E

    E3/DC GmbH 3 Produktbeschreibung 3.1.1 S10 E Abb. 1: Typenschild S10 E (Beispiel) 3.1.2 S10 E PRO Abb. 2: Typenschild S10 E PRO (Beispiel) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 20: Aufbau Des Geräts

    3 Produktbeschreibung E3/DC GmbH Aufbau des Geräts Abb. 3: Aufbau S10 E / S10 E PRO Ansicht A: Ansicht vorne Pos. Benennung Pos. Benennung Touch-Display AC-Anschlussraum Standfuß Batterieraum Ansicht B: Seitenansicht linke Seite Pos. Benennung Pos. Benennung Tragegriff Typenschild S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 21: Ansicht C: Rückseite

    3 Produktbeschreibung Ansicht C: Rückseite Pos. Benennung Pos. Benennung PV-Wechselrichter Batteriewandler; Bei den Gerätetypen S10 E PRO und S10 E INFINITY 2 Batteriewandler Ansicht D: Unterseite Pos. Benennung Pos. Benennung S10 E PRO / S10 E INFINITY: Erdungsbolzen für Potentialausgleich 2.
  • Seite 22 Betrieb wiederaufnimmt, die Batterien auflädt und Energie für den Eigenverbrauch bzw. Ersatzstrom liefert. Manueller versus automatischer Schwarzstart: Schwarzstartfähig sind alle Hauskraftwerke der Serien S10 E und S10 E PRO. Doch ein wichtiger Unterschied zwischen beiden ist zu beachten. Sobald die PV-Anlage bei Sonnenschein wieder Strom erzeugt, muss Folgendes unternommen werden: •...

  • Seite 23: Lieferumfang Und Transportkontrolle

    E3/DC GmbH 4 Lieferumfang und Transportkontrolle Lieferumfang und Transportkontrolle Auf der Palette enthalten Bezeichnung Verwendung Anzahl S10 E / S10 E PRO Energiespeichersystem Hauskraftwerk Je nach Bestellung: Montage • Standfuß mit Kippschutzbügeln oder • Wandhalter (1-teilig) Batteriehaltebügel (im Gerät) Sicherung der eingebauten Batterien Batteriemodul(e): Je nach Einbau in das Gerät...
  • Seite 24 – MM1141 Zylinderschraube M8x20 DIN912 Innen-6kt StVz – – MM1139 Kontaktscheibe 8,2 mit Schneidzähnen verzinkt – – MM1142 Zylinderschraube M10x20 DIN912 Außen-6kt StVz – – M158 Kontaktscheibe ISO7093A-10,5-ZN Z1163 Karton mit div. Materialien S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 25: Transportkontrolle

    Sollten Sie Beschädigungen an der Verpackung feststellen, die auf Schäden am Gerät schließen lassen, bzw. sollte das Gerät selbst offensichtlich beschädigt sein, ist die Annahme zu verweigern und innerhalb von 24 Stunden der E3/DC GmbH zu melden. • Melden Sie Transportschäden oder fehlende Teile bitte umgehend der E3/DC GmbH: –...

  • Seite 26: Montage

    Montage FACHKRÄFTE! Die im folgenden Kapitel beschriebenen Tätigkeiten dürfen nur von ausgebildeten Fachkräften durchgeführt werden. Im folgenden Kapitel lernen Sie, wie Sie das S10 E entweder • auf einen Standfuß (Variante 1) oder • mit einem Wandhalter an der Wand (Variante 2) montieren.

  • Seite 27: Abmessungen

    Artikel S10 E S10 E PRO S10 Hauskraftwerk 110 kg 123 kg – 120 kg 133 kg mit Wandhalter – 140 kg 153 kg mit Standfuß Batterien Das Gewicht der Batterien ist herstellerabhängig. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 28: Montagewerkzeug

    • Die Batteriemodule ebenfalls erst am Einbauort auspacken! • Bewahren Sie die Original-Kartons der Batterien auf! Für den Fall eines Batterieaustausches kann die Batterie so sicher und entsprechend UN38.3 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 29: Anforderungen An Den Montageort

    5.6.4 Temperaturbereich und klimatische Bedingungen • Am Montageort ist ganzjährig der Betrieb im zulässigen Temperaturbereich zwischen +5 °C und +35 °C sicherzustellen. – Ein Betrieb außerhalb dieses Temperaturbereichs führt zu Funktionsausfall und Garantieverlust! S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 30: Mindestabstände Einhalten

    Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage bei der E3/DC GmbH und unter Berücksichtigung von Derating-Faktoren möglich. 5.6.5 Mindestabstände einhalten •...

  • Seite 31: Standfußmontage: Besonderheiten

    Geeignet sind z. B. Bauplatten aus Kalziumsilikat. Beachten Sie unbedingt geltende Brandschutzbestimmungen! • Montagehöhe muss die folgenden Bedingungen erfüllen: – Der Wandhalter muss so montiert werden, dass sich die Oberkante des Wandhalters auf max. 2 Meter Höhe befindet. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 32 Die Bedieneinrichtungen unterhalb des Gerätes (Anschlusspanel) müssen uneingeschränkt erreichbar und bedienbar sein. Die entsprechenden Beschriftungen müssen uneingeschränkt lesbar sein. – Das Touch-Display sollte sich in Augenhöhe befinden, um gut bedien- und ablesbar zu sein. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 33: Montage Auf Dem Standfuß

    Komponenten des Standfußes: Zum Standfuß gehören die folgenden Komponenten: • Standfuß, bestehend aus 3 Teilen: – Grundplatte – Säule – Gerätehalter • Kippschutzbügel (2x) • Verschraubungsmaterial Abb. 9: Standfuß (3-teilig) mit 2 Kippschutzbügeln S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 34: Zusätzlich Benötigtes Material Zur Befestigung Des Kippschutzbügels

    Abb. 10: Abmessungen Standfuß und Kippschutzbügel (Maße in mm) 5.7.2 Abmessungen Standfuß (gekürzt) Die gekürzte Variante des Standfußes ist 200 Millimeter niedriger. Alle anderen Abmessungen unterscheiden sich nicht von denen des Standfußes der Standard- Höhe. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 35: Abmessungen Kippschutzbügel

    E3/DC GmbH 5 Montage 5.7.3 Abmessungen Kippschutzbügel Abb. 11: Abmessungen der beiden Kippschutzbügel (Maße in mm) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 36: Standfuß Aufbauen

    Alle Sechskantmuttern mit einem Drehmoment von mindestens 3,5 Nm und maximal 5 Nm anziehen. Die Kippschutzbügel werden zu einem späteren Zeitpunkt angebracht. Siehe das Kapitel „Kippschutzbügel anbringen und mit dem Gerät verschrauben“, S. 40f. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 37: Gerät Auf Standfuß Stellen

    5.7.6 Gerät mit Standfuß verschrauben Hinweis zu den Gehäusetüren: Beim S10 E PRO werden aus technischen die Gehäusetüren getrennt vom Gehäuse angeliefert und sind daher nicht am Gehäuse angebracht. Ggf. ist dies auch beim S10 E der Fall. A.) Rechte Gehäusetür entfernen: Um das Gerät mit dem Standfuß...
  • Seite 38 Abb. 14: Erdungskabel abstecken Gehäusetür nach oben abnehmen und zur Seite stellen. – Die Tür wird nach dem Einsetzen und der Installation der Batterien wieder angebracht und mit dem Gehäuse verschraubt. Abb. 15: Gehäusetür abnehmen S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 39 E3/DC GmbH 5 Montage B.) Gerät mit Standfuß verschrauben: S10 E mit zwei Schrauben von außen an der linken Seite mit dem Standfuß verschrauben. – Das Verschraubungsmaterial liegt bei: - 5x Zylinderschraube mit Innensechskant M8 x 20 - 5x Sperrscheibe Das Gerät mit einer Schraube von innen mit dem Standfuß...

  • Seite 40: Kippschutzbügel Anbringen Und Mit Dem Gerät Verschrauben

    Dübel, Schrauben und Unterlegscheiben zur Befestigung der beiden Kippschutzbügel an der Wand, sind nicht im Lieferumfang enthalten! Vorgehensweise: Die beiden Kippschutzbügel links und rechts auf der Oberseite des S10 E anschrauben. – Das Verschraubungsmaterial liegt bei: - 2x Maschinenschraube mit Außensechskant M10 x 25 - 2x Sperrscheibe Abb.
  • Seite 41 Das Gerät an die Montagewand schieben und mit den beiden Kippschutzbügeln verschrauben. Abb. 20: Gerät mit den beiden Kippschutzbügeln verschrauben  Die Montage des S10 E auf dem Standfuß (Variante 1) ist nun abgeschlossen. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 42: Montage An Der Wand

    8 Schrauben, die für die Beschaffenheit der Montagewand geeignet sind. • 8 Unterlegscheiben, die für die verwendeten Schrauben geeignet sind. • 8 Dübel, die für die Beschaffenheit der Montagewand und die Schrauben geeignet sind. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 43: Wandhalter - Maximale Montagehöhe

    Wandhalter – Maximale Montagehöhe Hinweis: Die Oberkante des Wandhalters sollte eine maximale Höhe von 2 Metern nicht überschreiten! Abb. 21: Max. Montagehöhe des Wandhalters 5.8.2 Wandhalter – Abmessungen Abb. 22: Abmessungen Wandhalter (Maße in mm) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 44: Wandhalter An Montagewand Befestigen

    Bohrlöcher anzeichnen für die Befestigung des Wandhalters (siehe die folgende Abbildung). Löcher in die Montagewand bohren und geeignete Dübel hineinstecken. Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 23: Wandhalter an der Montagewand befestigen S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 45: Gerät Auf Wandhalter Stellen

    5.8.5 Gerät mit Wandhalter verschrauben Hinweis zu den Gehäusetüren: Beim S10 E PRO werden aus technischen die Gehäusetüren getrennt vom Gehäuse angeliefert und sind daher nicht am Gehäuse angebracht. Ggf. ist dies auch beim S10 E der Fall. A.) Rechte Gehäusetür entfernen: Um das Gerät mit dem Wandhalter zu verschrauben, muss zunächst die rechte Gehäusetür...
  • Seite 46 Abb. 26: Erdungskabel abstecken Gehäusetür nach oben abnehmen und zur Seite stellen. – Die Tür wird nach dem Einsetzen und der Installation der Batterien wieder angebracht und mit dem Gehäuse verschraubt. Abb. 27: Gehäusetür abnehmen S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 47 Linke Seite: Gerät mit 2 Schrauben von außen mit dem Wandhalter verschrauben. Rechte Seite: Gerät mit 2 Schrauben von außen mit dem Wandhalter verschrauben. Abb. 28: Verschraubung von innen mit dem Wandhalter Abb. 29: Verschraubung von außen mit dem Wandhalter S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 48: Gerät Mit Kippschutz Des Wandhalters Verschrauben

    Das Verschraubungsmaterial liegt bei: - 2x Maschinenschraube mit Außensechskant M10 x 25 und - 2x Sperrscheibe Abb. 30: Gerät mit Kippschutz verschraubt (Beispiel linke Seite)  Die Montage des Geräts am Wandhalter ist nun abgeschlossen. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 49: Elektrischer Anschluss

    Technisch gesehen wird die Verbindung zwischen Versorger- und Hausnetz aufgetrennt und 3-phasig (5-adrig) über das Hauskraftwerk geführt. Das Kapitel „Elektrischer Anschluss“ enthält die folgenden Themen: • Grundprinzipien der Integration des S10 E Hauskraftwerks in die bestehende elektrische Hausinstallation – Kapitel „Integration des S10 E in die bestehende Hausinstallation“, S. 52f.

  • Seite 50: Zu Ihrer Sicherheit

     Bitte unbedingt die Entladezeit der Kondensatoren von mindestens 30 Minuten abwarten. VORSICHT! Sach- oder Personenschäden durch Nichtbeachtung dieser Anleitung!  Der elektrische Anschluss des Wechselrichters bzw. das Zuschalten der AC- und DC-Spannungen muss in der in dieser Anleitung beschriebenen Reihenfolge erfolgen. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 51 DC-seitig ist das Gerät ausschließlich für den Betrieb an Photovoltaik-Anlagen konzipiert! Andere DC-Stromquellen können zur Zerstörung des Geräts führen.  Gerät DC-seitig nur an Photovoltaik-Anlagen anschließen.  Gerät nicht an andere Gleichspannungsquellen anschließen. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 52: Integration Des S10 E In Die Bestehende Hausinstallation

    6 Elektrischer Anschluss E3/DC GmbH Integration des S10 E in die bestehende Hausinstallation 6.2.1 Anschlussprinzip S10 E INFINITY / S10 E PRO Abb. 31: Anschlussprinzip • AC-Anschluss bis 12 kW • DC-Anschluss bis 15 kWp • Netzanschluss: 5-adrig (Anschluss an Leistungsmesser und Reihenklemmen) •...

  • Seite 53: Systemschaltbild S10 E / S10 E Infinity / S10 E Pro

    E3/DC GmbH 6 Elektrischer Anschluss 6.2.2 Systemschaltbild S10 E / S10 E INFINITY / S10 E PRO Abb. 32: Systemschaltbild (Stand: 28.05.2020) – maßgeblich ist das Schaltbild im Infocenter der Website 6.2.3 Anschlussvarianten des S10 E / S10 E PRO – Blockschaltbilder Die möglichen S10 E-Anschlussvarianten und Betriebsarten liegen detailliert beschrieben in Form...

  • Seite 54: Kabelquerschnitte, -Beschaffenheit Und Anschlüsse

    Versorgungsnetzes).  Nur ausreichend große Kabelquerschnitte verwenden. Flexible Kabel und Kabelkanal verwenden: • E3/DC empfiehlt ausdrücklich die Verwendung flexibler Kabel und die Verlegung in einem Kabelkanal, um evtl. notwendige Service-Arbeiten von der Geräterückseite sicher zu ermöglichen. Kabelquerschnitte ausreichend dimensionieren: •...

  • Seite 55: Wo Befindet Sich Was Im Gerät - Übersicht

    6 Elektrischer Anschluss Wo befindet sich was im Gerät – Übersicht 6.4.1 Linke Geräteseite – AC-Anschlussraum Auf der linken Geräteseite, hinter der Gehäusetür des S10 E, befindet sich der AC-Anschlussraum. • Nach dem Öffnen der Gehäusetür sind sämtliche LS-Automaten zu sehen. •...

  • Seite 56: Rechte Geräteseite - Batterieraum

     Das Kurzschließen der Batterieanschlussklemmen ist unbedingt zu vermeiden.  Gehen Sie bei Montage- und Installationsarbeiten im Batterieraum grundsätzlich umsichtig vor. Die Gehäusetür auf der rechten Geräteseite verschließt den Batterieraum. Abb. 34: Rechte Seite geschlossen und mit geöffnetem Batterieraum S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 57: Unterseite Gerät

    6 Elektrischer Anschluss 6.4.3 Unterseite Gerät Abb. 35: Unterseite Gerät Pos. Benennung Pos. Benennung S10 E PRO / S10 E INFINITY: Erdungsbolzen für Potentialausgleich 2. Batterieanschlussfeld PV-Strings USB- und Internet-Anschluss Batterie-Trennschalter (Breaker) DC-Trennschalter S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 58: Rückseite Gerät

    E3/DC GmbH 6.4.4 Rückseite Gerät Batteriewandler (UDC) und PV-Wechselrichter befinden sich auf der Rückseite des Geräts, hinter dem AC Anschlussraum. Hinweis: Arbeiten am Batteriewandler oder dem PV-Wechselrichter dürfen nur von E3/DC vorgenommen werden! Abb. 36: Rückseite Gerät Pos. Benennung Pos.

  • Seite 59: Aufbau Des Ac-Anschlussraums Im Detail

    E3/DC GmbH 6 Elektrischer Anschluss Aufbau des AC-Anschlussraums im Detail Hinweis: Durch Mehrbestückung der im AC-Anschlussraum verbauten Hutschienen, können optionale Zusatzfunktionen des Geräts realisiert werden. Abb. 37: AC-Anschlussraum in der linken Gehäusehälfte (älterer Gerätetyp) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 60 6 Elektrischer Anschluss E3/DC GmbH Pos. Benennung Option: Zählerfeld intern (PV-Erzeugungszähler) Hutschiene 3 (HS3): • AC-Absicherung für Wechselrichter E3/DC (1F02) • Optionen: – Ein-/Ausschalter für Zählerfeld intern/extern des PV-Erzeugungszählers – Absicherung für zusätzlichen externen PV-Wechselrichter (ohne Leistungsmessung) Hutschiene 2 (HS2): •...

  • Seite 61: Anschluss- Und Belegungsplan Verteiler

    E3/DC GmbH 6 Elektrischer Anschluss 6.5.1 Anschluss- und Belegungsplan Verteiler Abb. 38: Anschluss- und Belegungsplan (auf der Innenseite der linken Gehäusetür) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 62: Hutschiene 1 - Ansicht Ohne Optionen

    Standardgeräteausstattung bzw. den gängigsten Bestückungsvarianten. 6.5.2 Hutschiene 1 – Ansicht ohne Optionen Abb. 39: Hutschiene 1 (Schema) 6.5.3 Hutschiene 1 – AC-Anschluss an das Versorgernetz Abb. 40: Hutschiene 1 – AC-Anschluss Versorgernetz (Schema) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 63: Hutschiene 1 - Ac-Anschluss An Das Hausnetz

    6.5.5 Hutschiene 1 – Option „CAN-Repeater“ nachrüsten • Nachrüstsatz OPT1450010000 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 42: Hutschiene 1 – CAN-Repeater (Schema) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 64: Hutschiene 1 - Option „Ausbau Leistungsmesser Lm3Pxxisp

    Hutschiene 1 – Option „Ausbau Leistungsmesser LM3pXXisp“ • Nachrüstsatz OPT1150080006 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Ein CAN-Repeater ist Teil dieses Nachrüstsatzes. • Der Nachrüstsatz ermöglicht den Anschluss des S10 E „im Stich“.

  • Seite 65: Hutschiene 2 - Option „Hausnotstrom-Motorschalter

    6 Elektrischer Anschluss 6.5.8 Hutschiene 2 – Option „Hausnotstrom-Motorschalter“ Nachrüstsatz OPT1150080001 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 44: Hutschiene 2 – mit Hausnotstrom-Motorschalter (optional) 6.5.9 Hutschiene 2 – mit Option „Hausnotstrom-Motorschalter“ in Betrieb Abb.

  • Seite 66: Hutschiene 2 Mit „Sg Ready-Platine

    Um diese Option nutzen zu können, müssen Sie ggf. den Nachrüstsatz OPT1150080002 bei der E3/DC GmbH anfordern. Abb. 46: Hutschiene 2 – mit SG-Ready-Platine (optional) 6.5.11 Hutschiene 3 – Ansicht ohne Optionen Abb. 47: Hutschiene 3 (Schema) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 67: Hutschiene 3 - Option „Freischalter Für Zählerfeld" Nachrüsten

    Nachrüstsatz „Zählerfeld intern / Zähler extern“ (OPT1150080003 / OPT1150080004) erforderlich: Um diese Option nutzen zu können, müssen Sie den Nachrüstsatz „Zählerfeld intern“ oder „…Zähler extern“ bei der E3/DC GmbH anfordern. Abb. 48: Hutschiene 3 – mit Option Ein-/Ausschalter internes/externes Zählerfeld In welchen Fällen wird der Erzeugungszähler benötigt?

  • Seite 68: Hutschiene 3 - Option „Absicherung Zusatzwechselrichter

    E3/DC GmbH 6.5.13 Hutschiene 3 – Option „Absicherung Zusatzwechselrichter“ Nachrüstsatz OPT1150080005 erforderlich: Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 49: Hutschiene 3 – mit Option Absicherung Zusatzwechselrichter (extern) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 69: Gerät An Das Versorger- Und Hausnetz Anschließen (Ac-Anschluss)

    Gerät an das Versorger- und Hausnetz anschließen (AC- Anschluss) Als verbindende Komponente wird das Gerät zwischen Versorger- und Hausnetz angeschlossen. Abb. 50: Netzanschluss S10 E (Schema) Zusammenfassung: • Im Gerät erfolgt der Netzanschluss im AC-Anschlussraum auf der linken Seite des Gerätes.

  • Seite 70: Schritt 1: Verbindungskabel Zwischen Hausanschluss Und Gerät Verlegen

    Unterverteilung verlegen. 6.6.2 Schritt 2: Gerät an das Versorger- und Hausnetz anschließen • Der Anschluss des S10 E an das Versorger- und Hausnetz erfolgt auf der unteren Hutschiene des AC-Anschlussraum (Hutschiene 1). • Anschlusskabel für Versorger- und Hausnetz: Die Zu- und Ableitungen vom Hausanschluss zum Gerät und zurück müssen von unten in das Gerät eingeführt werden.
  • Seite 71 Leistungsmessers aufgelegt werden. – Der Schutzleiter (PE) muss direkt an der Hutschiene 1 aufgelegt werden. Abb. 52: Versorgernetz AC-seitig anschließen Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 72 Die Leiter HL1, HL2, HL3, der Neutralleiter (N) und der Schutzleiter (PE) müssen an den Anschlussklemmen der Hutschiene 1 aufgelegt werden (siehe die folgende Abbildung). Abb. 53: Hausnetz AC-seitig anschließen Nach Auflegen der Leiter das Hausnetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 73: Schritt 3: Erdungsleitung Anschließen

    (vgl. Schritt 5), müssen nun die in Schritt 1 verlegten Verbindungskabel angeschlossen werden. Vorgehensweise: PE anschließen. Zuleitung zum Gerät unmittelbar hinter dem Strombezugszähler anschließen. Rückleitung vom Gerät an die Einspeisepunkte in der Hausverteilung anschließen. Neutralleiter anschließen. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 74: Schritt 7: Anschlussklemmen Im Verteiler Anziehen

    Im AC-Anschlussraum müssen im Verteiler des Geräts sämtliche Drehmomente der Anschlussklemmen mit einem Drehmomentschlüssel überprüft und ggf. korrigiert werden. Die folgenden Drehmomente müssen eingehalten werden: Abb. 55: Drehmomente überprüfen – Aufkleber im Verteilerkasten des Geräts Abb. 56: Verteiler des Geräts (Schema) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 75: Schritt 8: Installation Prüfen Und Anschließend Hausnetz Einschalten

    Im Gerät den LS-Automaten für die Netztrennung (1K04) auf der Hutschiene 2 einschalten (siehe die folgende Abbildung). – Alle weiteren LS-Automaten im Gerät zunächst ausgeschaltet lassen. Abb. 57: LS-Automat für Netztrennung einschalten (Hutschiene 2) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 76: Schritt 9: Pv-Erzeugungszähler Verbauen (Optional)

     Der notwendige Leitungs- und Personenschutz ist vom Installateur entsprechend zu dimensionieren und vorzusehen. Nachrüstsatz Zählerfeld intern (OPT1150080003) Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Die Lieferung erfolgt ohne Zähler. Vorgehensweise: Den PV-Erzeugungszähler in den AC-Anschlussraum des S10 E einbauen und an die...

  • Seite 77: Gerät An Den Pv-Generator Anschließen (Dc-Anschluss)

    Steckverbindung) darf niemals unter Last geschehen, d. h. während des Einspeisebetriebs des Wechselrichters.  Vor dem Trennen des PV-Generators vom Wechselrichter immer die Netzversorgung freischalten.  Vor Arbeiten am Wechselrichter oder den PV-Steckanschlüssen (MC4-Stecker), den DC-Trennschalter in Stellung „0“ drehen. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 78 Falsches Anschließen der Strings kann die PV-Module zerstören.  An jeden DC-Eingang dürfen nur Strings mit gleicher Zellenzahl und gleichen Typs in Reihe angeschlossen werden.  Die Leerlaufspannung darf 1.000 Volt nicht überschreiten. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 79: Vorzunehmende Prüfungen Vor Dem Anschließen

    Die maximale Leerlaufspannung eines PV-Generators wird bei voller Sonneneinstrahlung und minimaler Modultemperatur erreicht. • Bei der Dimensionierung der PV-Anlage muss dieser Umstand berücksichtigt werden! • Ein Tool zur Wechselrichterauslegung im E3/DC-Kundenportal unterstützt Sie bei der Dimensionierung ihrer Anlage:  Zur Wechselrichterauslegung: http://s10.e3dc.com/E3dcWeb/auslegung/?LANG=DEhttp://s10.e3dc.com/E3dcWeb/auslegung/ 6.7.2.2 PV-Anlage prüfen •...

  • Seite 80: Interne Stringverschaltung Der 2 Mpp-Tracker - Schema

    E3/DC GmbH 6.7.3 Interne Stringverschaltung der 2 MPP-Tracker – Schema Abb. 59: Schema Stringverschaltung MPP-Tracker 6.7.4 PV-Strings an das Gerät anschließen Abb. 60: Unterseite S10 E | DC-Trennschalter und PV-Strings Pos. Benennung DC-Trennschalter MPP-Tracker 1: String 1.1 / String 1.2 MPP-Tracker 2: String 2.1 / String 2.2...
  • Seite 81 Vorgehensweise: DC-Trennschalter in Stellung „0“ drehen. Die gemessene Leerlaufspannung der Strings beachten und online in das Web Formular zur Inbetriebnahmeerklärung eintragen. Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal aus: https://s10.e3dc.com (Anmeldung erforderlich!)  Die PV-Strings mit MC4-Steckverbindern direkt am Gerät kontaktieren (siehe die folgende Abbildung): –...
  • Seite 82 Zerstörung des Geräts durch Vertauschen der Polarität! Das Vertauschen der Polarität ist ein Installationsfehler und kann zur Zerstörung des Geräts führen!  Auf korrekte Polarität der Zuleitungen achten.  Prüfen, ob Plus- und Minusleitung zum selben String gehören. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 83: Gerät An Das Internet Anschließen

    6 Elektrischer Anschluss Gerät an das Internet anschließen Hinweise zu Internetverbindung: • Eine dauerhafte Internetverbindung vom Gerät zum E3/DC-Server ist für den sicheren und problemlosen Betrieb des Geräts zu empfehlen. • Durch Updates können größere Datenmengen anfallen, so dass eine performante Internetverbindung von Vorteil ist.

  • Seite 84: Freizugebende Ports

    – In diesen Fällen ist sicherzustellen, dass ausgehende Verbindungen zu bestimmten Ports zugelassen werden. – Die freizugebenden Ports entnehmen Sie bitte der Unterlage „IT-Richtlinien für Internetanschluss/Portfreigabe“ im Kundenportal der E3/DC GmbH:  Download der PDF-Datei im E3/DC-Kundenportal: https://s10.e3dc.com (Anmeldung erforderlich!) Abdeckfläche des AC-Anschlussraum und linke Gehäusetür...
  • Seite 85 E3/DC GmbH 6 Elektrischer Anschluss Abb. 64: Linke Gehäusetür anbringen S10 E PRO  Die Arbeiten zur AC- und DC-Installation des S10 E sind jetzt abgeschlossen. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 86: Batteriemontage Und -Installation

    S10 Hauskraftwerken“ (Anmeldung erforderlich!) Verwendung des externen Batterieschranks (Option) Um weitere Batteriemodule außerhalb des S10 E / S10 E PRO Hauskraftwerks zu verwenden, kann zusätzlich der externe Batterieschrank von E3/DC eingesetzt werden. Der Batterieschrank fasst max. 3 Batteriemodule der folgenden Batterietypen: •...
  • Seite 87 Leistungskabel verwenden! • Bei einer Nachrüstung müssen bestehende Batterie-Leistungskabel komplett gegen die längeren Varianten ausgetauscht werden! • Achten Sie bei der Montage des Batterieschranks darauf, dass die Batteriekabel nicht unter Zug stehen! S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 88: Variante 1: Batterieschrank Neben Dem S10 E Aufstellen

    Schrank anbringen. Den Kippschutzbügel mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Das lange Erdungskabel des Batterieschranks mit dem Fuß bzw. Wandhalter des S10 E verbinden. Das kurze Erdungskabel des Batterieschranks mit der Batterieschranktür verbinden (Kabel des Schranks auf Erdungsbolzen der Tür aufstecken).

  • Seite 89: Variante 2: Batterieschrank An Wandhalter Montieren

    E3/DC GmbH 7 Batteriemontage und -installation 7.2.2 Variante 2: Batterieschrank an Wandhalter montieren Üblicherweise wird der Wandhalter rechts vom S10 E an der Montagewand befestigt. • Schrauben Sie, wenn gewünscht, die Füße des Wandhalters ab. – Lösen Sie dazu die 4 Schrauben und entfernen Sie die Wandhalterfüße.
  • Seite 90 Verschraubung mit dem Wandhalter zu vereinfachen. Den Ringkabelschuh des Wandhalter-Erdungskabels auf den Bolzen des Batterieschranks aufschrauben. Das lange Erdungskabel des Batterieschranks mit dem Fuß bzw. Wandhalter des S10 E verbinden. Das kurze Erdungskabel des Batterieschranks mit der Batterieschranktür verbinden (Kabel des Schranks auf Erdungsbolzen der Tür aufstecken).

  • Seite 91: Batteriemodule In Den Batterieschrank Einsetzen

    DCB-NLX mit 1 Batteriemodul: Batteriemodul: 4 Abstandshalter DCB-NLX mit 2 Batteriemodulen: Hinteres Batteriemodul: 4 Abstandshalter Vorderes Batteriemodul: 4 Abstandshalter DCB-NLX mit 3 Batteriemodulen: Hinteres Batteriemodul: 0 Abstandshalter Mittleres Batteriemodul: 0 Abstandshalter Vorderes Batteriemodul: 4 Abstandshalter S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 92: Batteriemodule Einsetzen

    Die Schrauben der Abstandshalter vor dem Einsetzen in die Befestigungsschienen eindrehen (noch nicht fest anziehen). • Die Abstandshalter passend ausrichten und auf die eingedrehten Schrauben hängen. • Die Schrauben anschließend fest anziehen. Abb. 70: Abstandshalter anschrauben Abb. 71: Batterieschrank mit eingesetzten Batteriemodulen S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 93: Batteriemodule Des Batterieschranks Mit Dem S10 E Verbinden

    Diese Variante ist am besten für den aufgestellten Batterieschrank geeignet. Vorgehensweise: • Führen Sie die Batteriekabel (Leistungs- und Kommunikationskabel) unterhalb des S10 E nach außen zur vorgesehenen Kabeldurchführung des Batterieschranks. Abb. 73: Batteriekabel zum aufgestellten Batterieschrank führen S10 E – Installationsanleitung...

  • Seite 94: Batteriekabel Seitlich Aus Dem S10 E Herausführen (Variante 2)

    Diese Variante ist am besten für den am Wandhalter befestigten Batterieschrank geeignet. Vorgehensweise: • Tauschen Sie zunächst das geschlossene Kabeldurchführungsblech der Seitenwand des S10 E gegen das geöffnete Blech einer der Seitenwände des Batterieschranks. • Führen Sie die Batteriekabel (Leistungs- und Kommunikationskabel) auf der rechten Seite des S10 E heraus nach außen zur vorbereiteten Kabeldurchführung des Batterieschranks.

  • Seite 95: Batterieschrank Schließen

    Die Batterieschranktür mit den beiliegenden Schrauben am Batterieschrank befestigen. Nachdem die Batteriemodule eingesetzt und angeschlossen worden sind, sollte der Batterieschrank etwa so aussehen, wie in der folgenden Abbildung: Abb. 75: Batterieschrank nach erfolgter Montage und Installation S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 96: Ac-Seitige Isolationsmessung Durchführen

    S10 E PRO: SN 70xxx10000 | 70xxx12000 |70xxx15000 Voraussetzung: Das S10 E / S10 E PRO ist im Durchschleifbetrieb angeschlossen. Hinweis: Das Befolgen der nachfolgenden Schritte verhindert die Zerstörung des Wechselrichters bzw. der Varistoren, weil auch Varistoren zwischen Neutralleiter und PE verbaut sind.
  • Seite 97 E3/DC GmbH 8 AC-seitige Isolationsmessung durchführen Die Neutralleiter-Klemme wieder mit einem Drehmoment von 2,5 Nm anziehen. Abb. 76: Neutralleiter im Verteiler des S10 E S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 98: Inbetriebnahme

    Sicherheitsvorkehrungen, wie z. B. Erdung und Absicherung, korrekt getroffen und vorgenommen wurden! Energiemanagement in Betrieb nehmen Vorgehensweise: • Im AC-Anschlussraum auf Hutschiene 2 den linken LS-Automaten (1F01) einschalten. Abb. 77: LS-Automat für interne Versorgung einschalten (1F01) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 99: Erstmalig Am S10 E Anmelden

    E3/DC GmbH 9 Inbetriebnahme Erstmalig am S10 E anmelden Hinweis: Zur Verifizierung der Anmelddaten ist die Verbindung des S10 E mit dem Internet erforderlich. Vorgehensweise: • „Nutzername“ und „IPIN“ des installierenden und von E3/DC zertifizierten Installateurs eingeben. • Anschließend jetzt anmelden antippen.

  • Seite 100: Wechselrichter In Betrieb Nehmen

    In diesem Fall könnte der Wechselrichter beschädigt oder zerstört werden! Wechselrichter in Betrieb nehmen: Im AC-Anschlussraum auf der oberen Hutschiene (Hutschiene 3) den LS-Automaten für die Absicherung des E3/DC-Wechselrichters einschalten (1F02). Abb. 80: LS-Automat für den E3/DC Wechselrichter einschalten (1F02) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 101 9 Inbetriebnahme Den Wechselrichter durch Drehen des DC-Trennschalters auf „1“ einschalten. Abb. 81: Geräteunterseite S10 E – DC-Trennschalter Abb. 82: Geräteunterseite S10 E INFINITY / S10 E PRO – DC-Trennschalter  Bei ausreichender Spannung des PV-Generators geht der Wechselrichter anschließend in Betrieb.

  • Seite 102: Spannungsdrehfeld Kontrollieren

    Über diese Funktion können Sie kontrollieren, ob das System mit einem korrekten Drehfeld angeschlossen wurde. • Das S10 E benötigt ein Rechtsdrehfeld, da der Wechselrichter sonst nicht anläuft. Abb. 83: Funktion „Übersicht“ (Seite 2) mit der Anzeige des korrekten Rechtsdrehfeldes Drehfeld: ...

  • Seite 103: Batteriemodule Einschalten Und Initialisieren

    Nach Abschluss der Inbetriebnahme der Batterien muss der Batterieraum verschlossen werden. • Die rechte Gehäusetür muss wieder – geerdet, – eingehängt und – verschraubt werden Die Vorgehensweise wurde Ihnen bereits im Kapitel „Montage“ detailliert erläutert. Abb. 84: Rechte Gehäusetür anbringen S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 104: S10 E Pro | S10 E: Mit Option „Großer Türsatz

    Abb. 85: Rechte Gehäusetür anbringen S10 E PRO Batterie-Trennschalter (Breaker) in Stellung „1“ bringen • Batterie-Trennschalter (Breaker) in Stellung „1“ bringen. Abb. 86: Geräteunterseite S10 E – Batterie-Trennschalter Abb. 87: Geräteunterseite S10 E INFINITY / S10 E PRO – Batterietrennschalter S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 105: Batterietraining Durchlaufen Lassen

    Können die Batteriemodule nicht entladen werden, erfolgt das Laden aus der PV-Anlage. Die Rekalibrierung wird am nächsten Tag fortgesetzt. • Während der Rekalibrierung sind der Notstrom sowie eine eingestellte Notstromreserve ggf. nicht verfügbar. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 106: Korrekte Funktion Der Systemkomponenten Bestätigen

    Rot: Komponente ist nicht vorhanden (Ausnahme: Notstrombetrieb) Orange: Komponente kommuniziert nicht Blau: Zeigt Service-Funktion an, z. B. bei Updates durch E3/DC Grau: Komponente nicht gestartet • Durch Antippen des Button Bestätigen, gelangen Sie zur Startseite des Systems. Abb. 89: Startseite (Beispiel-Screen) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 107: Netzwerkeinstellungen Prüfen Und Ggf. Anpassen

    Hauptmenü > System > Funktion Netzwerk • Gesetzte Kommunikationseinstellungen ggf. anpassen: Die Einträge werden bei eingeschaltetem DHCP-Protokoll (Button an) automatisch gesetzt. – Passen Sie die DHCP-Einstellungen ggf. an. Abb. 90: Funktion „Netzwerk“ – Seite 1 S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 108: Daten Des Kunden Eingeben

    Nur bei Eingabe einer korrekten und funktionierenden E-Mail-Adresse, ist gewährleistet, dass der Kunde Zugang zum elektronischen Kundenportal erhält. Abb. 91: Funktion „Standort“ (Seite 1) Abb. 92: Funktion „Standort“ (Seite 2) • Tippen Sie auf setzen, um die vorgenommenen Eingaben zu speichern. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 109: Leistungsreduktion Und Lastmanagement Einstellen

    Das System kann nur korrekt arbeiten, wenn dieses Feld einen Eintrag enthält! Vereinbarte Anschlusswirkleistung [Watt]: • Geben Sie hier die Maximallast am Hausanschlusspunkt ein. Die Software des Geräts steuert, dass die hier eingegebene Maximallast nicht überschritten wird. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 110: Tracker-Einstellung Vornehmen Bzw. Anpassen

    Üblicherweise ist hier die Anzahl der genutzten Tracker auf Duo-Tracker voreingestellt. Beachten Sie die auf dem Display angezeigten Bedingungen für die Einstellung. • Wenn nur ein Tracker genutzt wird, tippen Sie auf Single-Tracker. Abb. 94: Funktion „Solar“ > „Einstellungen“ S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 111: Netz- Und Anlagenschutz Anpassen

    Es erscheint ein grün unterlegtes Dialogfenster, in dem Sie darauf hingewiesen werden, welche Bereiche des Netz- und Anlagenschutzes von der Änderung der Ländereinstellung betroffen sind. • Umstellen antippen, wenn Sie die ausgewählte Ländereinstellung übernehmen möchten. Andernfalls tippen Sie abbrechen an. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 112: Funktion „N/A-Schutz

    – Hinweis: Passen Sie die Parameter bitte nur in Absprache mit dem zuständigen EVU/ESTI an! Abb. 96: Funktion „N/A-Schutz“ – Frequenzüberwachung Abb. 97: Funktion „N/A-Schutz“ – Netzspannungsgrenzen Abb. 98: Funktion „N/A-Schutz“ – Blindleistung/Wirkleistung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 113 E3/DC GmbH 9 Inbetriebnahme Abb. 99: Funktion „N/A-Schutz“ – Blindleistungseinstellungen S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 114: Inbetriebnahmeerklärung Online Im Kundenportal Ausfüllen

    1x Gerät mit geschlossenen Gehäusetüren und sichtbarer Umgebung: Der Montageort und die Montagevariante „Standfuß“ bzw. „Wandhalter“ sollten erkennbar sein. Die Garantieurkunde wird nach erfolgter Prüfung durch E3/DC versendet. 9.16 Abschluss der Inbetriebnahme  Sie haben das Gerät erfolgreich in Betrieb genommen. Damit sind die Arbeiten rund um die Montage, die elektrische Installation und die Inbetriebnahme abgeschlossen.

  • Seite 115: Monitoring Des Hauskraftwerks

    Netzbezug [ kWh ] Hausverbrauch [ kWh ] • Auf den folgenden Seiten geben wir Ihnen einen Überblick über die Funktionen des Kundenportals und zeigen die Unterschiede zwischen der Webapplikation und der mobilen App. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 116: Zugang Zum Kundenportal - Webapplikation Oder Mobile App

    E3/DC-Kundenportal – Anmeldemaske • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. Abb. 101: E3/DC-Kundenportal – Übersicht einzelner Systeme eines Installateurs • Gewünschtes System per Mausklick auswählen. Anschließend erscheint eine Übersicht der Funktionen, die Ihnen zur Verfügung stehen: S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 117 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, klicken Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 103: E3/DC-Kundenportal – „Aktuelle Werte“ des ausgewählten Systems S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 118: Mobile App Nutzen

    10 Monitoring des Hauskraftwerks E3/DC GmbH 10.1.2 Mobile App nutzen • Der Zugriff auf das Kundenportal kann auch über die mobile App „E3/DC-Portal“ erfolgen. • Die App liegt für alle gängigen Plattformen vor und kann in den entsprechenden App Stores heruntergeladen werden.
  • Seite 119 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, tippen Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 106: App mit den „Aktuellen Werten“ Die Funktionen entsprechen denen der Webapplikation. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 120: Verwendete Symbole Des Kundenportals

    Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte); – Historisierung der Leistungswerte im 15-Minuten-Rhythmus Smart-Funktionen: Enthält die Funktionen • SmartCharge und • SmartPower Die Einstellungen können nur vom Besitzer des Systems geändert werden! S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 121: Zusätzliche Funktionen Der Mobilen App

    Zur Steuerung von angeschlossenen Verbrauchern. Die Einstellungen können nur vom Besitzer des Systems geändert werden! Wallbox (optional): Steuerung des Fahrzeugladegeräts der E3/DC GmbH. Die Einstellungen können nur vom Besitzer des Systems geändert werden! Standort: Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap.

  • Seite 122: Funktionen Des Kundenportals

    10.3.1 Aktuelle Werte Abb. 109: Aktuelle Werte eines S10 Hauskraftwerks (Beispiel) Die folgenden Energieflüsse des installierten Systems werden dargestellt: PV-Wechselrichter (Solarenergie): Die PV-Anlage produziert aktuell 1548 Watt an Solarenergie, die ins System fließen. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 123: Leistungswerte

    Gemessen bzw. dargestellt werden die folgenden Leistungswerte: • Ladezustand der Batterie • Batterie (Laden) • Batterie (Entladen) • Solarproduktion • Hausverbrauch • Netzeinspeisung • Netzbezug • Prognose • Externe Produktion • Produktion Summe S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 124 Anzeige der Energie, die im Haus verbraucht wird. Der Hausverbrauch wird durch die Solaranlage, die Batterie, das Stromnetz und ggf. weitere externe Energiequellen gedeckt. Der Strombezug aus dem Stromnetz des Energiedienstleisters soll möglichst gering gehalten werden. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 125: Hausverbrauch Und Produktion In Prozent

    Abb. 111: Gemessene und ermittelte Leistungswerte (kWh) 10.3.2.2 Hausverbrauch und Produktion in Prozent Anhand der ermittelten Leistungswerten werden die Prozent-Werte für • Produktion und • Hausverbrauch verdichtet als Tortendiagramme ausgegeben. Abb. 112: „Produktion“ und „Hausverbrauch“ in Prozent S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 126: Hausverbrauch Und Produktion Im Verlauf

    Flächen- und Säulendiagramme ausgegeben. Über den abgebildeten Button gelangen Sie zur Darstellung des Hausverbrauchs und der Produktionswerte in Form von Flächen- und Säulendiagrammen. Abb. 113: Hausverbrauch und Produktion im Verlauf eines Tages (Flächendiagramm) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 127: System-Monitor

    Visualisierung der Solarleistung (bezogen auf die einzelnen Solar-Tracker) in einem Liniendiagramm (live/15-Sekunden-Werte); • Historisierung der Tracker-Leistungen (15-Minuten-Werte) Abb. 114: System-Monitor „Solarleistung“ Batterieleistung: Visualisierung der historisierten Batterie-Leistungen und der Batterietemperaturen (1- Minuten-Werte). Abb. 115: System-Monitor „Batterieleistung“ S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 128 (positiv = Netzbezug; negativ = Netzeinspeisung) • Historisierung im 15-Minuten-Rhythmus Abb. 116: System-Monitor „System-/Anlagenmonitoring“ Externe Produktion: • Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte) • Historisierung der Leistungswerte im 15-Minuten-Rhythmus Abb. 117: System-Monitor „Externe Produktion“ S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 129: Smart-Funktionen

    Die Einstellungen können nur vom Besitzer des Systems geändert werden! Eine detaillierte Beschreibung der Funktion entnehmen Sie bitte der Bedienungsanleitung zum S10 Hauskraftwerk. 10.3.6 Wallbox (nur bei Nutzung der Wallbox von E3/DC) Zur Steuerung des Fahrzeugladegeräts der E3/DC GmbH. Die Einstellungen können nur vom Besitzer des Systems geändert werden!

  • Seite 130: Standort

    Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap. Aus Datenschutzgründen wurde auf eine Abbildung verzichtet. 10.4 Hinweise zur Darstellung im Kundenportal 10.4.1 Farbkennung und Symbole Abb. 119: Farben und Symbole des Kundenportals S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 131: Darstellung Der Leistungswerte Und -Verläufe In Einem Diagramm

    Die dargestellten Werte können daher von der Darstellung auf dem Display Ihres Hauskraftwerks abweichen: • Kurze Spitzen können weniger hoch und zeitlich länger erscheinen, • Entlade- und Ladespitzen können innerhalb einer Viertelstunde im Mittelwert gleichzeitig erscheinen, • es kann scheinbar Netzbezug erfolgen, trotz ausreichender PV-Leistung. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 132: Hinweise Zu Leistungsmessung Und Batterien

    Korrektur auf Basis einer Spannungsmessung. • Beispiel: Werden aufgrund des Wetters die Endpunkte nicht regelmäßig erreicht, sinkt die Genauigkeit der SOC-Bestimmung u. U. deutlich spürbar. Bei Wiedererreichen eines Endpunktes wird das im Portal als SOC Sprung sichtbar. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 133: Option: Dc-Überspannungsschutz (Üss)

    Produktionsstand des Geräts und seiner Komponenten abweichen. 11.2 Gültigkeitsbereich Dieses Dokument beschreibt den Einsatz des DC-Überspannungsschutzes in den Hauskraftwerken „S10 E“, „S10 E INFINITY“ und „S10 E PRO“. Technische Änderungen behält sich die E3/DC GmbH vor. S10 E – Installationsanleitung...

  • Seite 134: Sicherheit

    Geräts, um mögliche Verletzungen und/oder Sachschäden zu vermeiden. 11.4 Produktbeschreibung Der DC-Überspannungsschutz schützt das S10 E Hauskraftwerk. Im Fall einer Überspannung lösen die Schutzmodule des DC-Überspannungsschutzes aus. In allen S10 E Hauskraftwerken neuerer Gerätegeneration ist die Vorbereitung für den Einsatz des DC-Überspannungsschutzes bereits vorhanden. Hinweis: •...

  • Seite 135: Informationen Zum Dc-Überspannungsschutz

    Basisteil und gesteckten Schutzmodulen zum Schutz von 2 MPP-Systemen • Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip) • Fehlerresistente Y-Schaltung Abb. 124: DC-Überspannungsschutz (Kompletteinheit: Sockel mit 5 Schutzmodulen) 11.4.2.2 Installationsschema Abb. 125: Installationsschema DC-Überspannungsschutz S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 136: Wie Wird Der Dc-Überspannungsschutz Überwacht

    Siehe das Kapitel „Anzeigen im Display des S10 E“, S. 143f. 11.4.2.4 Was passiert, wenn der DC-Überspannungsschutz ausgelöst hat? • Das S10 E Hauskraftwerk läuft normal weiter. Im Bedienmenü des Displays erscheinen entsprechende Anzeigen. • Ein gelb hinterlegter Hinweistext im Display weist darauf hin, dass der Überspannungsschutz ausgelöst wurde.

  • Seite 137: Wo Befindet Sich Der Dc-Überspannungsschutz Im S10 E

    E3/DC GmbH 11 Option: DC-Überspannungsschutz (ÜSS) 11.4.3 Wo befindet sich der DC-Überspannungsschutz im S10 E? Der DC-Überspannungsschutz befindet im AC-Anschlussraum des S10 E, neben dem Verteiler hinter einer Abdeckung. Abb. 126: DC-Überspannungsschutz im AC-Anschlussraum S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 138: Lieferumfang

    DG MOD PV SCI 500: PV-Schutzmodule 1pol. 12.5kA 500V DC mit 3-stufiger DC-Schaltvorrichtung für PV-Anlagen bis 1000V – Anzahl: 4 Stück • DG MOD PV 500 PE-Schutzmodul 1pol. 20kA 500V DC Varistor-Schutzmodul (PE) – Anzahl: 1 Stück S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 139: Montage Dc-Überspannungsschutz

    Hinweise zur Montage: • Der Sockel einschließlich der elektrischen Verdrahtung ist bereits in den Hauskraftwerken der S10 E-Serie vorhanden. • Bei der Inbetriebnahme, einer Nachrüstung oder Ersatz (nach einem Auslösen der Schutzmodule), müssen die einzelnen Schutzmodule in den Sockel eingesteckt werden.

  • Seite 140: Schutzmodule Einsetzen

    11 Option: DC-Überspannungsschutz (ÜSS) E3/DC GmbH 11.6.1 Schutzmodule einsetzen Vorgehensweise: Den Deckel des DC-Überspannungsschutzes im AC-Anschlussraum des S10 E abschrauben und zur Seite legen. Abb. 129: Deckel abschrauben Sichtprüfung der einzusetzenden Schutzmodule vornehmen: – Sichtkontrollfenster ist Grün = Schutzmodul ist in Ordnung und kann verwendet werden.

  • Seite 141: Schutzmodule Auswechseln

    E3/DC GmbH 11 Option: DC-Überspannungsschutz (ÜSS) 11.6.2 Schutzmodule auswechseln Vorgehensweise: Den Deckel des DC-Überspannungsschutzes im AC-Anschlussraum des S10 E abschrauben und zur Seite legen. Abb. 133: Deckel abschrauben Sichtprüfung der auszuwechselnden Schutzmodule vornehmen: – Sichtkontrollfenster ist Rot = Schutzmodul ist defekt und muss ersetzt werden.
  • Seite 142 11 Option: DC-Überspannungsschutz (ÜSS) E3/DC GmbH Zum Schluss den Deckel des DC-Überspannungsschutzes wieder anschrauben. Abb. 137: Deckel anschrauben  Sie haben die Schutzmodule des DC-Überspannungsschutzes ausgewechselt. Der DC-Überspannungsschutz ist nun wieder einsatzbereit. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 143: Anzeigen Im Display Des S10 E

    E3/DC GmbH 11 Option: DC-Überspannungsschutz (ÜSS) 11.7 Anzeigen im Display des S10 E 11.7.1 Startseite des Bedienmenüs Abb. 138: Startseite des Bedienmenüs bei installiertem DC-Überspannungsschutz • Der DC-Überspannungsschutz ist installiert: – Das nebenstehende Symbol zeigt an, dass der DC-Überspannungsschutz installiert wurde und korrekt funktioniert.

  • Seite 144: Die Funktion Dc-Überspannungsschutz (Ovp)

    Hinweis: Sie können den DC-Überspannungsschutz auch deaktivieren. Das ist dann angezeigt, wenn defekte Schutzmodule nicht ersetzt werden oder ein anderer externer DC-Überspannungsschutz zum Einsatz kommen soll. • Der Button setzen deaktiviert den DC-Überspannungsschutz. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 145: Dc-Überspannungsschutz Wurde Nicht Installiert

    E3/DC GmbH 11 Option: DC-Überspannungsschutz (ÜSS) 11.7.2.3 DC-Überspannungsschutz wurde nicht installiert Abb. 142: DC-Überspannungsschutz nicht installiert S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 146: Technische Daten Dc-Überspannungsschutz

    ≤ 25 ns Betriebstemperaturbereich (T -40 °C ... +80 °C Funktions- / Defektanzeige grün / rot Anzahl der Ports Anschlussquerschnitt (min.) 1,5 mm ein-/feindrähtig Anschlussquerschnitt (max.) 35 mm mehrdrähtig / 25 mm feindrähtig S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 147: Pv-Schutzmodule

    Abb. 144: DC-Überspannungsschutz (PV-Schutzmodule) Beschreibung Spezifikation Nennableitstoßstrom (8/20 μs) (I 12,5 kA Max. Ableitstoßstrom (8/20 μs) (I 25 kA Höchste Dauerspannung DC (U 500 V Gewicht 49 g Anzahl verwendeter Module Stand: 11.2019 S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 148: Pe-Schutzmodul

    Abb. 145: DC-Überspannungsschutz (PE-Schutzmodul) Beschreibung Spezifikation Nennableitstoßstrom (8/20 μs) (I 20 kA Max. Ableitstoßstrom (8/20 μs) (I 40 kA Höchste Dauerspannung DC (U 500 V Gewicht 53 g Anzahl verwendeter Module Stand: 11.2019 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 149: Option: Leistungsmesser Typisieren Und Benennen

    Button [1] antippen, um die weiteren Bearbeitungsfelder zu öffnen. Abb. 147: Ext. Leistungsmesser benennen und typisieren Den Namen des externen Leistungsmessers im Feld [2] eingeben. Im Feld [3] den Leistungsmesser-Typ aus den folgenden Typen auswählen: S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 150 Button übernehmen antippen, um die Eingaben zu speichern.  Der Leistungsmesser wurde jetzt benannt und typisiert. Im Kundenportal der E3/DC GmbH können entsprechend angelegte externe Leistungsmesser in der Funktion System-Monitor > Externe Produktion einzeln betrachtet werden. Abb. 148: Kundenportal – Anzeige externer Leistungsmesser S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 151: Option: Hausautomation Über Xcomfort-Aktoren

    Stores heruntergeladen werden. 13.3 Aktoren installieren • Installieren Sie zum Schalten der Verbraucher die entsprechenden Aktoren (Unterputz-Schaltmodule, Zwischen-Steckdosen usw.) aus dem Hausautomationssystem xComfort. • Den Geräten sind die Montageanleitungen und weitere Dokumente des Herstellers beigefügt. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 152: Kommunikation Zwischen Hauskraftwerk Und Aktoren Herstellen

    Kein Plug and Play: – Anschließend muss ein Neustart des Systems durchgeführt werden: – Hauptmenü > System > Funktionen > Funktion Neu starten Abb. 150: S10 E Gehäuseunterseite – USB-Buchse für Kommunikations-Stick xComfort Pos. Benennung USB-Buchse S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 153: Schaltbefehle Für Die Aktoren Parametrieren

    Aktor entfernen Einschaltschwelle (Einspeiseleistung [W]) für Solar-Aktor Mindest-Anschaltzeit (hh:mm) Mindest-Ausschaltzeit (hh:mm) Einschalt-Schwelle (SOC [%]) für [10] Ausschalt-Schwelle (SOC [%]) für Batterie-Aktor Batterie-Aktor [11] Button zum Öffnen bzw. Schließen der [12] Einschalt-Uhrzeit für Timer-Aktor Bearbeitungsfelder S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 154: Aktor Anlernen

    Aufblinken der LED und Schalten der Last. Abb. 153: Kanal zuweisen Hinweise: [1] = Aktortyp – Schaltaktor: Manuelles An- und Ausschalten. – Dimmaktor: Schaltet und dimmt das Licht. (Der entsprechende Aktor ist erforderlich.) S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 155: Rückmeldung Aktorstatus

    Der Aktorstatus muss nach kurzer Zeit in hellgrün (Aktor ist an) oder dunkelgrün (Aktor ist aus) angezeigt werden. – Wenn es sich um eine Gruppe handelt, wird der Aktorstatus grau angezeigt. 13.5.2 Rückmeldung Aktorstatus Abb. 154: Rückmeldung Aktorstatus S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 156: Beispiel Für Einen Im System Angelegten Solar-Aktor

    über die Button an und aus erfolgen. 13.5.4 Angelernten Aktor zurücksetzen bzw. löschen Sollte das Anlernen des Aktors nicht wie gewünscht funktioniert haben, können Sie den angelernten Aktor zurücksetzen bzw. löschen. Abb. 156: Angelernten Aktor zurücksetzen bzw. löschen S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 157: Aktor-Typ Analogaktor

    Aktor, den Sie bei uns beziehen können: • Aktor-Typ: CAAE-01/01 • E3/DC-Artikelnummer: OPT1550110002 13.6.1 Werte für die Batterieladung (SOC) bestimmen Abb. 157: Beispiel für Analogaktor Batterieladung (SOC) • Wählen Sie im Blätterfeld SOC aus. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 158: Leistung Des Verbrauchers

    Hinweis: Wenn die Leistung nicht automatisch ermittelt werden kann (der Wert des Feldes bleibt null), müssen Sie die Leistung manuell eingeben. Offset-Wert • Geben Sie hier den Wert ein, der vom produzierten Überschuss mindestens ins Netz eingespeist werden soll. Im Beispiel wurden 250 Watt eingegeben. S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 159: Schwellwert Für Maximale Spannung

    Über den Schieberegler können Sie auch manuell eine Spannung zwischen 0 und 10 Volt vorgeben. – Der Wert wird übernommen, sobald Sie den Schiebregler loslassen. – Die manuell vorgenommenen Eingaben in den Editierfeldern werden ignoriert. S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 160: Wartungshinweise

    E3/DC GmbH Wartungshinweise Das System ist wartungsfrei. Im Falle eines Defektes wenden Sie sich bitte an die E3/DC GmbH. Sämtliche Reparaturen dürfen ausschließlich von E3/DC oder durch von E3/DC beauftragte Firmen vorgenommen werden! Softwareupdates werden direkt über das Internet aufgespielt. Eine permanente Internetverbindung ist zwingend erforderlich, um der E3/DC GmbH lückenlose Datenaufzeichnungen zu ermöglichen.

  • Seite 161: Außerbetriebnahme

    E3/DC GmbH 15 Außerbetriebnahme Außerbetriebnahme 15.1 System vollständig ausschalten (inkl. Batterien abschalten) Gilt für die Gerätetypen „S10 E Hauskraftwerk“ und „S10 E PRO Hauskraftwerk“ ab der Seriennummer 49xxx. Hauptmenü > System > Funktionen Button ausführen im Bereich „Herunterfahren“ antippen. Abb. 161: System herunterfahren Batterie-Trennschalter in Stellung „0“...
  • Seite 162 Batterietypen mit Ein-/Ausschalter müssen i. d. R. am Master-Batteriemodul ausgeschaltet werden. DC-Trennschalter auf Position „0“ drehen, um den Wechselrichter auszuschalten. Abb. 163: Unterseite S10 E – DC-Trennschalter auf Position „0“ drehen LS-Automat für den Wechselrichter ausschalten (1F02). Abb. 164: LS-Automat für den E3/DC-Wechselrichter ausschalten (1F02) LS-Automat für die interne Energieversorgung ausschalten (1F01).

  • Seite 163: Entsorgung Allgemein

    Fachbetrieb zum Recyceln zuzuführen. 15.4 Entsorgung von Batterien Bewahren Sie die Original-Kartons der Batterien auf! Für Endbenutzer verpflichtet sich die E3/DC GmbH die im S10 Hauskraftwerk verwendeten Batterien kostenfrei zurückzunehmen. Die Batterien müssen sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 in der Originalverpackung transportiert werden.

  • Seite 164: Störabhilfe

    Die Funktion wird nur im Ausnahmefall benötigt. In der Regel werden Sie dazu vom Service aufgefordert. Vorgehensweise: • Verzweigen Sie im Hauptmenü in das Menü System und anschließend in Funktionen. • Im Bereich „Neu starten“ den Button ausführen antippen. Abb. 166: „Funktionen“ S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 165: System Ausschalten

    Abb. 167: „Herunterfahren“ in der Unterfunktion „Funktionen“ • Batterie-Trennschalter (Breaker) in Stellung „0“ bringen: Um sicherzustellen, dass die Batterien nicht entladen werden, muss der Batterie-Trennschalter manuell ausgeschaltet werden. Abb. 168: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...

  • Seite 166: Fehlermeldungen In Der Statuszeile

    Systems durch (Hauptmenü > System > Funktionen > „Neu starten“)! – Bleibt diese Aktion erfolglos, fahren Sie mit dem nächsten Schritt fort. • Bitte prüfen Sie, ob die Batterie abgeschaltet ist! Überprüfen Sie dazu die Stellung des S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 167 Bitte führen Sie zunächst einen Neustart aktiv durch (Hauptmenü > System > Funktionen > „Neu starten“)! • Bleibt das Symbol rot, kontaktieren Sie bitte den Technischen Support der E3/DC GmbH. • Keine Bitte prüfen Sie den korrekten Anschluss Internetverbindung des Kabels zwischen S10 und Router sowie die korrekte Funktion des Routers.

  • Seite 168: Technische Daten

    17 Technische Daten E3/DC GmbH Technische Daten Hinweis: Änderungen vorbehalten. Verbindlich ist immer das aktuelle PDF-Dokument im E3/DC-Infocenter S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 169: S10 E

    E3/DC GmbH 17 Technische Daten 17.1 S10 E S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 170 17 Technische Daten E3/DC GmbH Stand: 01.07.2020 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 171: S10 E Infinity

    E3/DC GmbH 17 Technische Daten 17.2 S10 E INFINITY S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 172 17 Technische Daten E3/DC GmbH Stand: 01.07.2020 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 173: S10 E Pro

    E3/DC GmbH 17 Technische Daten 17.3 S10 E PRO S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 174 17 Technische Daten E3/DC GmbH Stand: 01.07.2020 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...

  • Seite 175: Zubehör

    6,0 kWh (90% Entladetiefe) • BAT1250010002 Batterienachrüstmodul mit Anschlusskit 6,5 kWh (90% Entladetiefe) DTL1250020000 Installation und Umbau S10 E Im Fall der INFINITY- Hauskraftwerk für Batterienachrüstung Nachrüstung baut E3/DC das INFINITY (exkl. Batterieschrank und Gerät beim Kunden vor Ort um...
  • Seite 176 Leistungsmesser extern 200 Ampere pro Phase, … 200 A pro Phase erhältlich als OPT1450040004 – Wurzelleistungsmesser OPT1450040005 (ID 106) oder OPT1450040006 – externe Quelle 1 – 4 (ID 101 – ID 104) oder S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00 S10 E – Installationsanleitung...
  • Seite 177 (ID 101 – ID 104) – Farming ID 105 • CAN-Repeater erforderlich • Freigabe nur über den E3/DC-Service • OPT1150080003 Nachrüstsatz Zählerfeld intern Zählertragplatte, 3-Punkt, S10 E AI (nicht TAB-konform) Höhe 300mm • Freischalter Zählerfeld ABB E463/3 S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 178 OPT1150080005 Nachrüstsatz Anschluss Sicherungsautomat C32 Zusatzsolarwechselrichter (3 pol.) • Kabelsatz • Anleitung • OPT1150080006 Nachrüstsatz Ausbau interner CAN-Repeater Leistungsmesser LM3pXXisp S10 E AI • Stecker CAN LM3pXXisp • Durchgangsklemmen • Kleinmaterial • Anleitung • OPT1450070000 Energiefarming-Software Software für das Energiefarming erforderlich: –...

  • Seite 179: Glossar

    Die Abkürzung „IP“ steht für „International Protection“. Im englischen Sprachraum wird die Abkürzung teils auch mit „Ingress Protection“ (Schutz gegen Eindringen) übersetzt. Local Area Network Lokales Netzwerk Photovoltaik – State of Charge Ladezustand der Batterie(n) S10 E – Installationsanleitung S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00...
  • Seite 180 E3/DC GmbH Karlstraße 5 49074 Osnabrück T +49 541 760 268 0 F +49 541 760 268 199 info@e3dc.com e3dc.com...
