Restförderhöhe Der Internen Umwälzpumpe Bei Heizbetrieb Einstellen - Viessmann Vitodens 300-W Montage- Und Serviceanleitung

Erstinbetriebnahme, Inspektion, Wartung
Förderleistung der integrierten Umwälzpumpe...

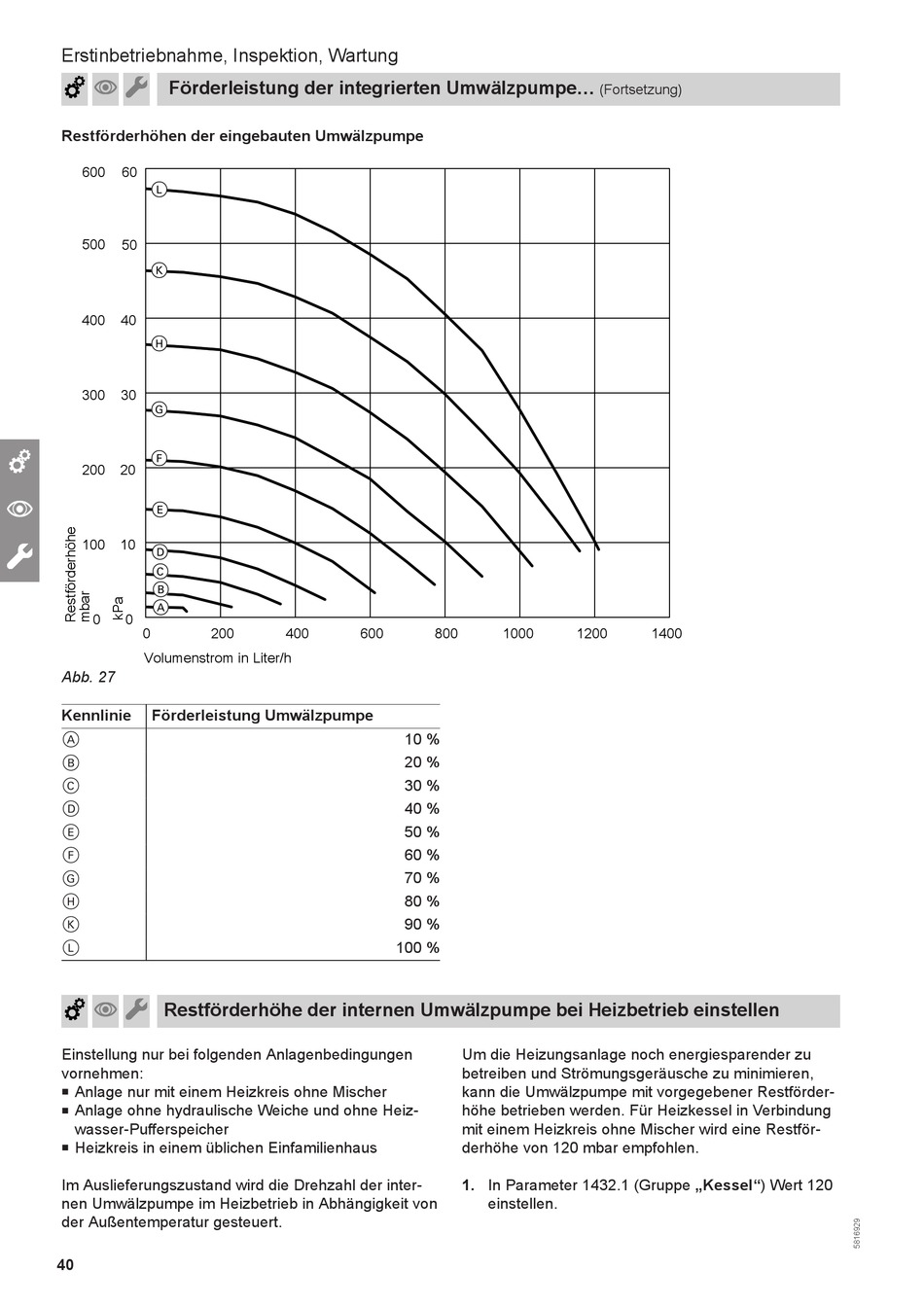

Restförderhöhen der eingebauten Umwälzpumpe
60
600
L
500 50
K
400 40
H
300 30
G
F
200 20
E
100 10
D
C
B
A
0 0
0 200
Volumenstrom in Liter/h
Abb. 27
Kennlinie Förderleistung Umwälzpumpe
A
B
C
D
E
F
G
H
K
L
Restförderhöhe der internen Umwälzpumpe bei Heizbetrieb einstellen
Einstellung nur bei folgenden Anlagenbedingungen
vornehmen:
■ Anlage nur mit einem Heizkreis ohne Mischer
■ Anlage ohne hydraulische Weiche und ohne Heiz-
wasser-Pufferspeicher
Heizkreis in einem üblichen Einfamilienhaus
■
Im Auslieferungszustand wird die Drehzahl der inter-
nen Umwälzpumpe im Heizbetrieb in Abhängigkeit von
der Außentemperatur gesteuert.
40
400 600 800
10 %
20 %
30 %
40 %
50 %
60 %
70 %
80 %
90 %
100 %
(Fortsetzung)
1000 1200
Um die Heizungsanlage noch energiesparender zu
betreiben und Strömungsgeräusche zu minimieren,
kann die Umwälzpumpe mit vorgegebener Restförder-
höhe betrieben werden. Für Heizkessel in Verbindung
mit einem Heizkreis ohne Mischer wird eine Restför-
derhöhe von 120 mbar empfohlen.
1. In Parameter 1432.1 (Gruppe „Kessel") Wert 120
einstellen.
1400
