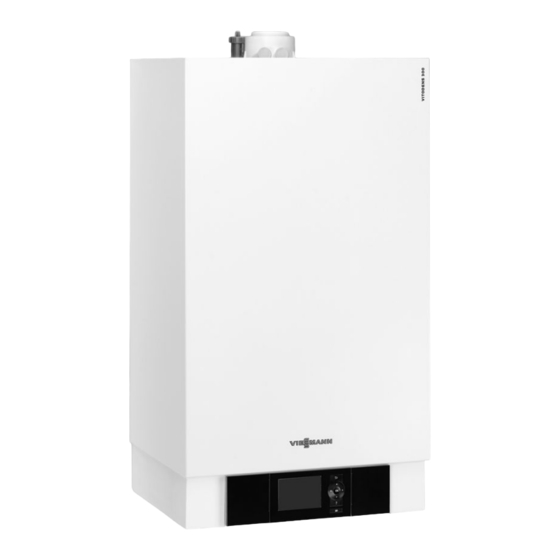

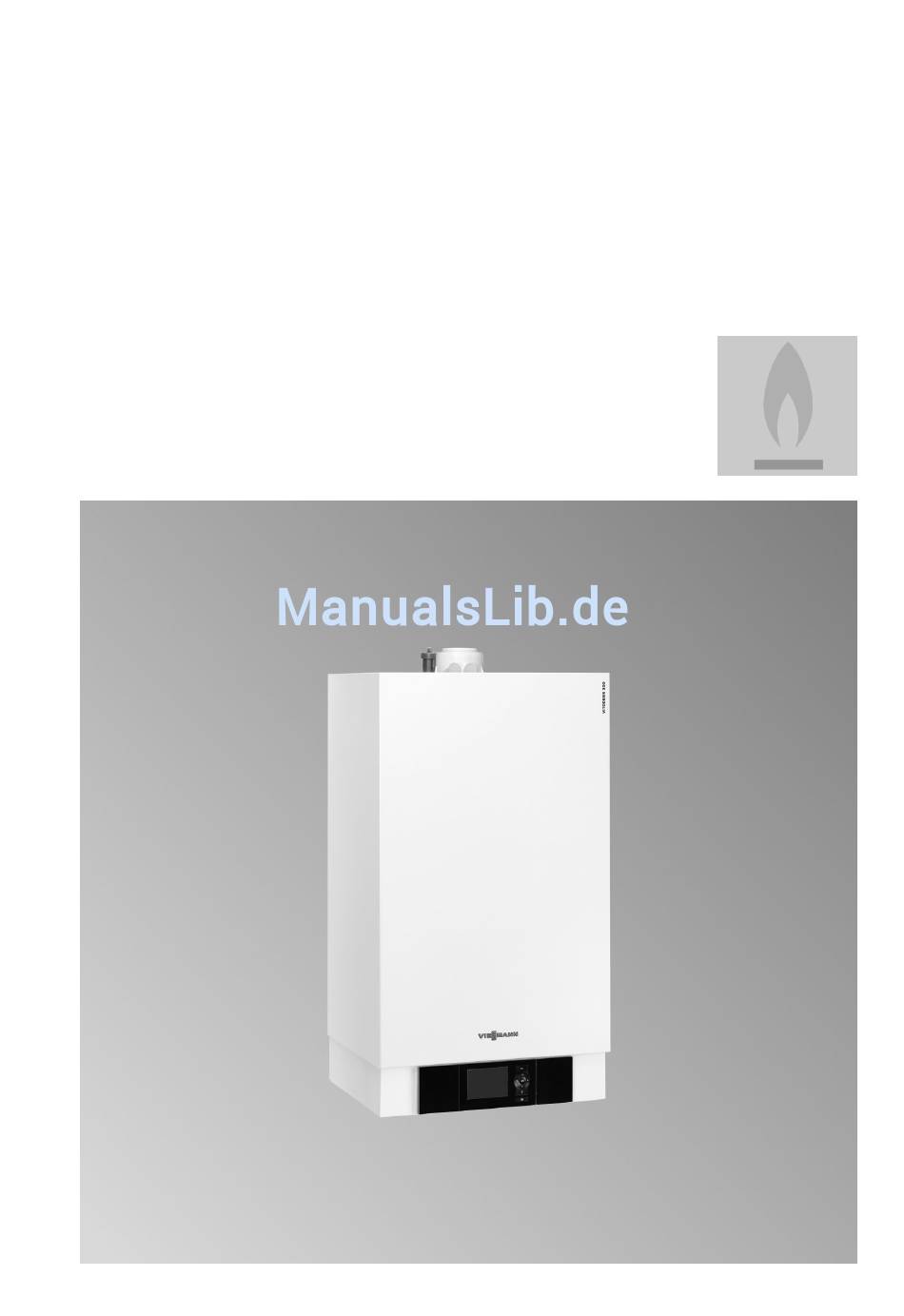

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 300-W Typ B3HA, 1,9 bis 35,0 kW Gas-Brennwertkessel als Wandgerät mit integrierter Funk-Schnittstelle Erdgas- und Flüssiggas-Ausführung VITODENS 300-W Nach Montage entsorgen! 5606 111 9/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation Vitodens 300-W, Typ B3HA................. Montagevorbereitung Bestimmungsgemäße Verwendung..............Vorbereitungen zur Montage des Heizkessels............. Montageablauf Heizkessel anbauen und Anschlüsse montieren..........Abgasanschluss....................Kondenswasseranschluss und Ablauf Sicherheitsventil........11 Gasanschluss....................... 12 Regelungsgehäuse öffnen................... 12 Elektrische Anschlüsse..................14 ■ Umwälzpumpe an Stecker sK................15 ■... -
Seite 4: Vitodens 300-W, Typ B3Ha
Vitodens 300-W, Typ B3HA Vorgerichtet für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Der Vitodens 300-W darf grundsätzlich nur in die Länder geliefert werden, die auf dem Typenschild angegeben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbe-... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Darüber hinausgehende Verwendung ist in geschlossenen Heizungssystemen vom Hersteller fallweise freizugeben. gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- Fehlgebrauch des Geräts bzw. unsach- vice- und Bedienungsanleitungen instal- gemäße Bedienung (z.B. durch Öffnen liert und betrieben werden. -
Seite 6: Vorbereitungen Zur Montage Des Heizkessels
Vorbereitungen zur Montage des Heizkessels Achtung Bauseitige Vorbereitung der Gas-, Was- Um Geräteschäden zu vermei- ser- und Elektroanschlüsse: den, alle Rohrleitungen last- und Montageanleitung Montagehilfe momentfrei anschließen. oder Montagerahmen A B C D EF A Heizungsvorlauf Rp ¾ F Befüllung/Entleerung B Speichervorlauf G ¾... - Seite 7 Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Nenn-Wärmeleistungsbe- 1,9 - 11 1,9 - 19 4,0 - 26 4,0 - 35 reich Hinweis Der Heizkessel (Schutzart IP X4 D) ist für den Einbau in Nassräume im Schutz- bereich 1 gemäß DIN VDE 0100 zuge- lassen, falls das Auftreten von Strahl- wasser ausgeschlossen ist.
-
Seite 8: Heizkessel Anbauen Und Anschlüsse Montieren
Heizkessel anbauen und Anschlüsse montieren Hinweis Schnellentlüfter A und Anschluss- Stück B (26 und 35 kW) sind am Zugriffschutz befestigt. 11+19 kW 26+35 kW... -
Seite 9: Abgasanschluss
Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) A B C D EF A Heizungsvorlauf D Speicherrücklauf B Speichervorlauf E Heizungsrücklauf C Gasanschluss F Befüllung/Entleerung Hinweis Vitodens 300-W in allen 3 Achsen senk- recht und waagerecht ausrichten. Abgasanschluss Abgas-Zuluftleitung anschließen. Montageanleitung Abgassystem... - Seite 10 (Fortsetzung) Hinweis Die Aufkleber sind in den Technischen Aufkleber „Systemzertifizierung“ und Unterlagen enthalten. „Abgasanlage Fa. Skoberne GmbH“ nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne ver- wenden. Die Inbetriebnahme erst durchführen, Gefahr wenn folgende Bedingungen erfüllt sind: Undichte oder verstopfte Abgas- ■...
-
Seite 11: Kondenswasseranschluss Und Ablauf Sicherheitsventil
Kondenswasseranschluss und Ablauf Sicherheitsventil Kondenswasserleitung A und Ablauf Sicherheitsventil B (bauseits erstellen) mit Gefälle und Rohrbelüftung an das Abwassernetz anschließen. -
Seite 12: Gasanschluss
Gasanschluss 2. Dichtheitsprüfung durchführen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelassene Lecksuchmittel (EN 14291) und Geräte verwenden. Lecksuchmittel mit ungeeigneten Inhaltsstoffen (z. B. Nitrite, Sulfide) können zu Materialschäden führen. Lecksuchmittel-Rückstände nach der Prüfung entfernen. Achtung Überhöhter Prüfdruck führt zu Schäden an Heizkessel und Gaskombiregler. - Seite 13 Regelungsgehäuse öffnen (Fortsetzung)
-
Seite 14: Elektrische Anschlüsse
Elektrische Anschlüsse A KM-BUS-Verbindung Heizkreis- B Funkuhrempfänger pumpe... -
Seite 15: Umwälzpumpe An Stecker Sk
Elektrische Anschlüsse (Fortsetzung) Anschlüsse an Stecker 230 V~ aVG KM-BUS-Teilnehmer (Zubehör) sK Umwälzpumpe, wahlweise ■ Fernbedienung Vitotrol 200A anschließbar: oder 300A ■ Zirkulationspumpe ■ Vitocom 100 ■ Externe Heizkreispumpe ■ Erweiterungssatz Mischer ■ Umwälzpumpe zur Speicherbe- ■ Solarregelungsmodul, Typ SM1 heizung ■... -
Seite 16: Außentemperatursensor
Elektrische Anschlüsse (Fortsetzung) Außentemperatursensor ! Anbauort für Außentemperatursen- Anschluss Außentemperatursensor 2-adrige Leitung, max. 35 m Länge bei ■ Nord- oder Nordwestwand, 2 bis einem Leiterquerschnitt von 1,5 mm 2,5 m über dem Boden, bei mehrge- schossigen Gebäuden in der oberen Hinweis Hälfte des 2. -
Seite 17: Externe Anforderung Über 0 - 10 V-Eingang
Elektrische Anschlüsse (Fortsetzung) Stecker lH Erweiterung EA1 A Potenzialfreier Kontakt A Potenzialfreier Kontakt (bei An- B Erweiterung EA1 schluss Brücke zwischen L und 1 entfernen) Codierungen Codierungen ■ „4b:1“ in Gruppe „Allgemein“/1 ■ „3A“ (DE1), „3b“ (DE2) oder „3C“ (DE3) ■... -
Seite 18: Externes Sperren Über Schaltkontakt
Elektrische Anschlüsse (Fortsetzung) 0 – 1 V ≙ Keine Vorgabe für Kessel- wassertemperatur-Sollwert ≙ Sollwert 10 °C ≙ Sollwert 100 °C [{{] fÖ 0-10V 10 V Ö L ? N 230 V~ 0-10 V Externes Sperren über Schaltkontakt Anschlussmöglichkeiten: Achtung ■... -
Seite 19: Netzanschluss Zubehör An Stecker Lh
Elektrische Anschlüsse (Fortsetzung) Stecker lH Erweiterung EA1 A Potenzialfreier Kontakt A Potenzialfreier Kontakt (bei An- B Erweiterung EA1 schluss Brücke zwischen L und 1 entfernen) Codierungen Codierungen ■ „4b:2“ in Gruppe „Allgemein“/1 ■ „3A“ (DE1), „3b“ (DE2) oder „3C“ (DE3) ■... - Seite 20 Elektrische Anschlüsse (Fortsetzung) Bei Aufstellung in Nassräumen darf der Falls der Gesamtstrom der Anlage 6 A Netzanschluss von Zubehör außerhalb übersteigt, eine oder mehrere Erweite- des Nassbereichs nicht an der Regelung rungen über einen Netzschalter direkt an durchgeführt werden. Falls der Heizkes- das Stromnetz anschließen (siehe fol- sel außerhalb von Nassräumen aufge- gendes Kapitel).
-
Seite 21: Netzanschluss Fö
Elektrische Anschlüsse (Fortsetzung) Fließt zu den angeschlossenen Aktoren Zubehör Geräteinterne (z. B. Umwälzpumpen) ein größerer Absicherung Strom, als der Sicherungswert des Erweiterungssatz für jeweiligen Zubehörs beträgt, den betrof- Heizkreis mit Mischer fenen Ausgang nur zur Ansteuerung Erweiterung AM1 eines bauseitigen Relais nutzen. Erweiterung EA1 Solarregelungsmo- dul, Typ SM1... -
Seite 22: Vitocom An Lon Anschließen
Elektrische Anschlüsse (Fortsetzung) Vitocom an LON anschließen Zum Anschluss der Vitocom die Leitung Montageanleitung „Vitocom“ mit RJ45-Stecker A nach unten aus Regelungsträger herausziehen. Anschluss Vitocom: Funk-Zubehör montieren Außentemperatursensor RF 1. Außentemperatursensor RF für Inbe- triebnahme vorbereiten: Außentemperatursensor RF aus der Verpackung nehmen und mit der Vor- derseite zu einer Lichtquelle aufstel- len, damit die interne Spannungsver-... - Seite 23 Elektrische Anschlüsse (Fortsetzung) 2. Außentemperatursensor RF an der Regelung anmelden. Serviceanleitung 3. Gehäuse A des Außentemperatur- sensor RF B abziehen und Außen- temperatursensor RF B montieren. Montageort: ■ Montageort so wählen, dass die Funksignale möglichst senkrecht auf Wände oder andere Einrichtun- gen treffen.
- Seite 24 Elektrische Anschlüsse (Fortsetzung) 1. Funk-Repeater A in der Nähe einer 4. Funk-Repeater anmelden. Steckdose befestigen. Serviceanleitung Hinweis DIP-Schalter an der Rückseite nicht verstellen. Funk-Fernbedienung Vitotrol 200 RF (Richtige Stellung siehe Servicean- und Vitotrol 300 RF (Zubehör) leitung.) Montage- und Serviceanleitung 2.
-
Seite 25: Anschlussleitungen Verlegen
Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Beim bauseitigen Verlegen und Falls Anschlussleitungen an hei- Befestigen der Anschlussleitun- ßen Bauteilen anliegen, werden gen darauf achten, dass die max. sie beschädigt. zulässigen Temperaturen der Leitungen nicht überschritten werden. A Kleinspannungsanschlüsse F Leitungsdichtung für Netzleitung B 230 V-Anschlüsse Bei größeren Leitungsquerschnitten (bis 7 14 mm) vorhandene Lei-... -
Seite 26: Regelungsgehäuse Schließen
Regelungsgehäuse schließen Hinweis Montageanleitung „Wandmonta- Die Bedieneinheit kann auch in einen gesockel“ Wandmontagesockel (Zubehör) in der Nähe des Heizkessels eingesetzt wer- den. -
Seite 27: Vorderblech Anbauen
Vorderblech anbauen Hinweis Sicherungsschrauben zum Betrieb unbedingt einschrauben. Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulie- rung siehe Serviceanleitung. - Seite 28 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
