Anwendungen
Anwendungen (Fortsetzung)
b) Manuelle
Phasenmessung
Virtuelle Digital-Oszilloskope
•

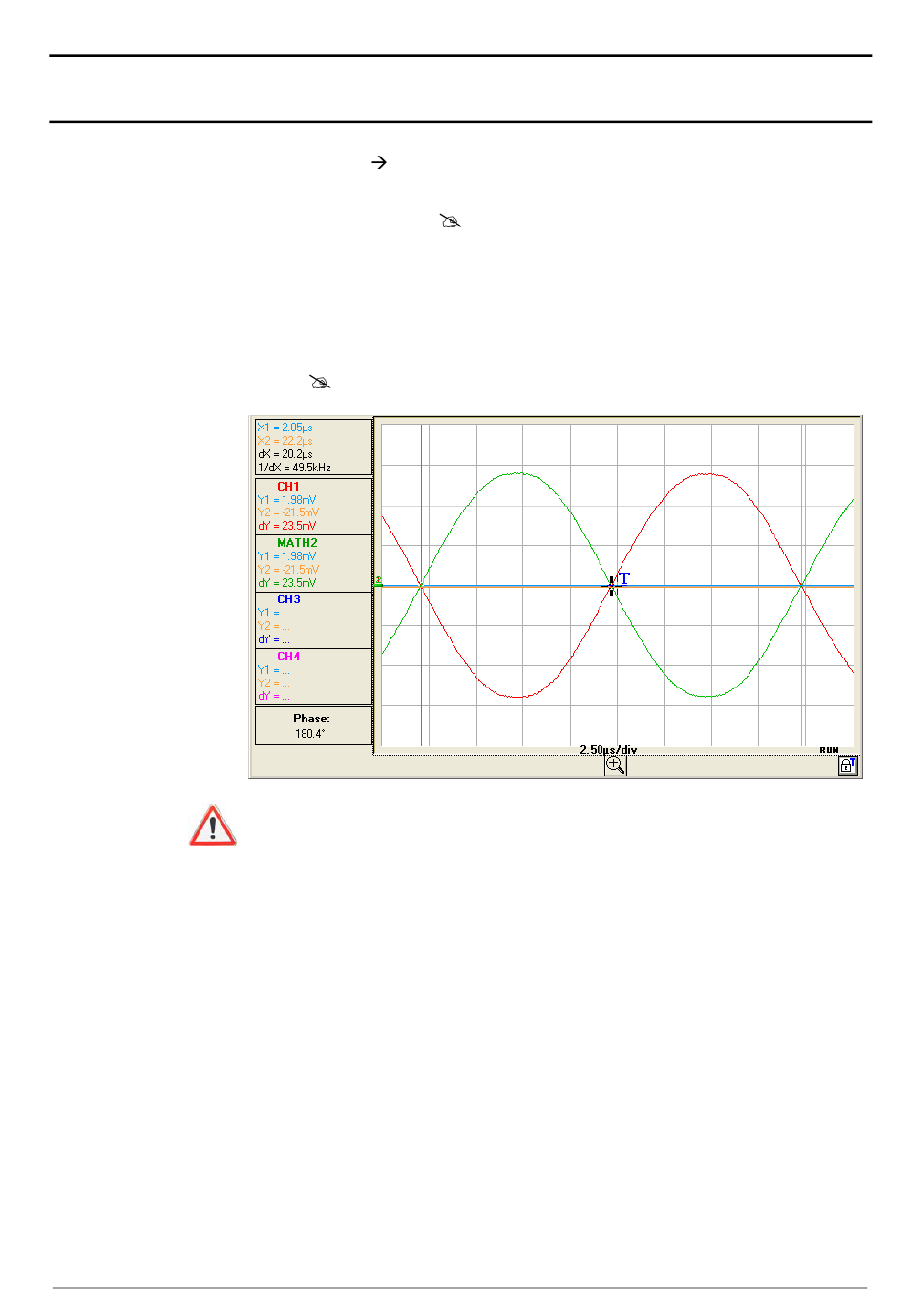

Wählen Sie die manuelle Phasenmessung im Menü:
"Messung"
"Manuelle Phasenmessung" (siehe §. Messung).
∗ Die 2 Cursor
(+
Referenzkurve (
werden, dass sie eine Periode (entsprechend 360°) markieren. Der
Cursor "+", gegenüber dem die Phasenmessung durchgeführt wird,
wird angezeigt. Dieser Cursor kann im Anzeigefenster "Oszillator-
Kurve" versetzt werden.
∗ Die Phasenmessung (in °) wird unterhalb der angezeigten Werte dX
und dY angegeben.
Beispiel: (1) Ph = 180,4°
•
Die 3 Mess-Cursors sind vorhanden, wenn mindestens eine Kurve auf
dem Bildschirm angezeigt wird.
•
Die 3 Mess-Cursors können frei mit der Maus versetzt werden.
, +) der manuellen Messungen werden auf der
CH1) angezeigt. Sie müssen so positioniert
IX - 141
