Verkabelung

Verkabelung der Die Datenverbindung der Datenkommunikations-Komponenten erfolgt über eine 1:1-Ver-
Datenkommuni- bindung mit 8-poligen Datenkabeln und RJ 45 Steckern.
kations-Kompo-
nenten
Vorausset- Für die Verkabelung der Datenkommunikations-Komponenten dürfen ausschließlich ge-
zungen für die schirmte CAT5 (neu) und CAT5e (alt) Kabeln nach ISO 11801 und EN50173 verwendet
Datenkabel werden.
WICHTIG! U/UTP Kabel nach ISO/IEC-11801 dürfen nicht verwendet werden!
Zulässige Kabel:
-
-
-
Der Schirm muss dabei auf einen für CAT5 zugelassenen geschirmten Stecker gecrimpt
werden.
Da die Adern in Ethernet-Kabeln auch verdrillt sind, die korrekte Zuteilung der verdrillten
Adernpaare gemäß Verkabelung nach EIA/TIA-568A beachten:
Kontakt Fronius
1
2
3
4
5
6
7
8
Verkabelung nach EIA/TIA-568A
-
-
Generell die folgenden Normen für strukturierte Verkabelung einhalten:
-
-
-
Es gelten die Regeln für die Anwendung für Kupferkabel.
S/STP
F/STP
S/FTP
+12 V
GND
TX+ IN, RX+ OUT
RX+ IN, TX+ OUT
RX- IN, TX- OUT
TX- IN, RX- OUT
GND
+12 V
Die korrekte Adernbelegung beachten.
Bei selbstständiger Erdanbindung (z.B. in Patch-Panelen) darauf achten, dass der
Schirm nur auf einer Seite des Kabels geerdet ist.
für Europa die EN50173-1
international die ISO/IEC 11801:2002.
für Nordamerika die TIA/EIA 568
- F/FTP
- SF/FTP
- S/UTP

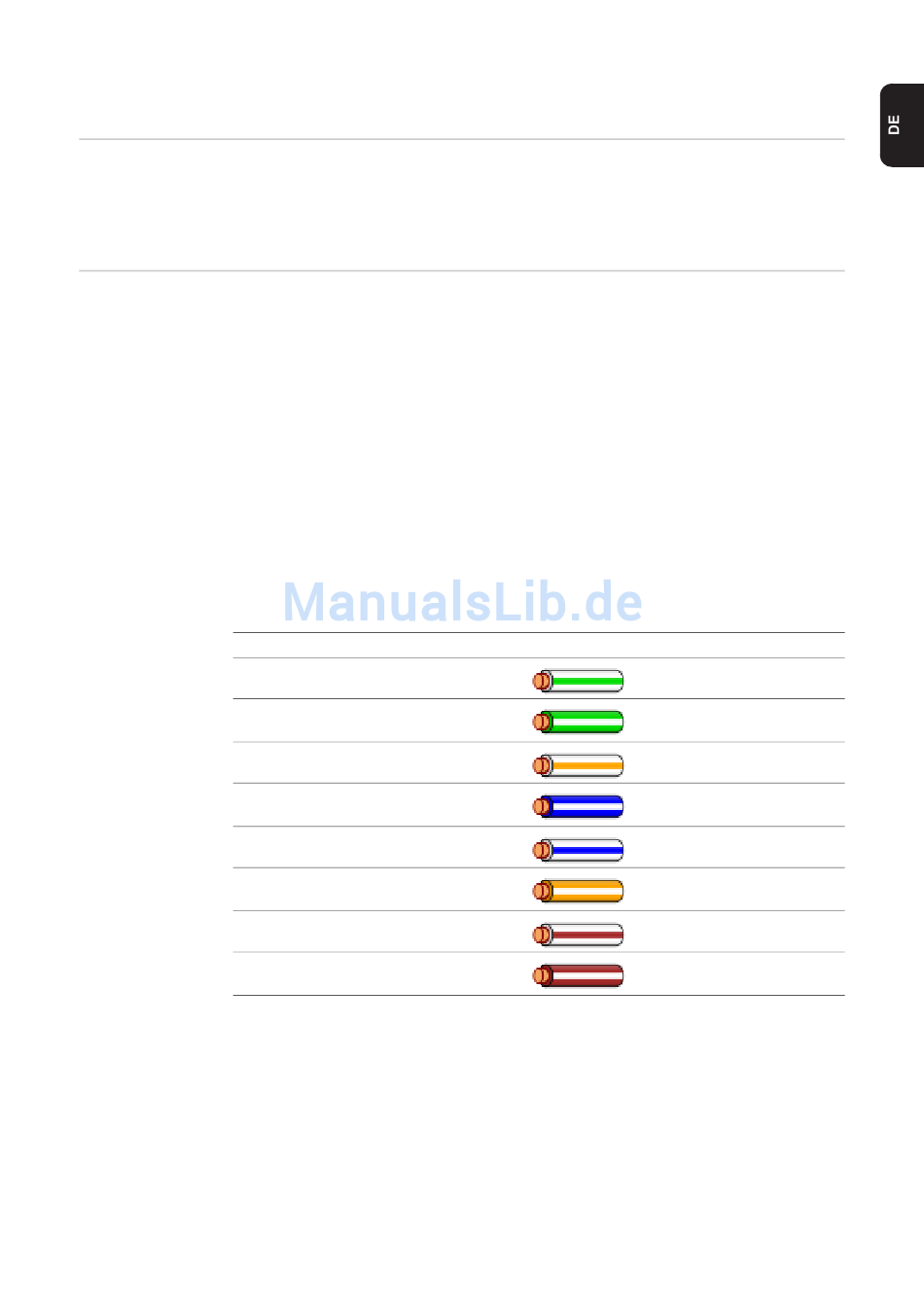

Paar-Nr. Farbe
3
3
2
1
1
2
4
4
- F/UTP
- U/FTP
- U/STP
weiß / grüner Strich
grün / weißer Strich
oder grün
weiß / oranger Strich
blau / weißer Strich
oder blau
weiß / blauer Strich
orange / weißer Strich
oder orange
weiß / brauner Strich
braun / weißer Strich
oder braun
