Vespa GTS Super 125 i.e.
MOTOR-TEMPERATURSENSOR
Funktion
Dient dazu, der Steuerelektronik die Motortempe-
ratur anzugeben, um dessen Verhalten zu opti-
mieren.
Funktion / Funktionsprinzip
Sensor des Typs NTC-Sensor (Sensor mit umge-
kehrt zur Temperatur änderndem Widerstand).

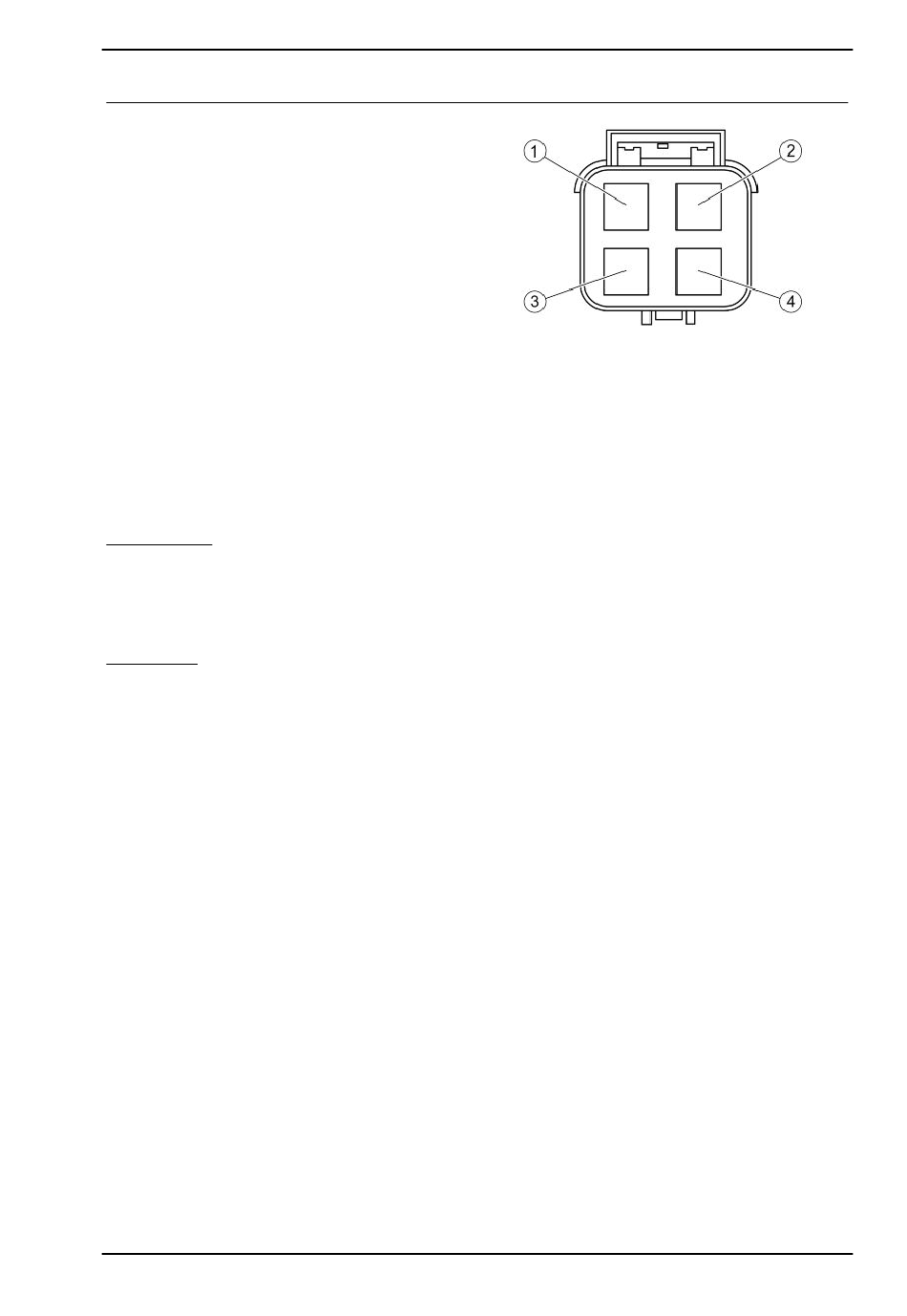

Anschlussbelegung:
1. Masse
2. Instrumenteneinheit
3. Steuerelektronik
4. Masse
Motortemperatursensor P0115 - Kabelbruch oder Kurzschluss nach Plus / Kurzschluss nach Minus.
Fehlerursache
Kreis offen oder Kurzschluss mit Plus: Unterbrechung des Kreises oder zu hohe Spannung am PIN 13
des Kabelsteckers des Steuergeräts. Kurzschluss nach Minus: keine Spannung zwischen den PINs 13
und 7 des Kabelsteckers des Steuergeräts.
Fehlersuche
Kabelbruch:
- Den Kabelstecker der Steuerelektronik abtrennen.
- Den Wert des Sensorwiderstands bei den unterschiedlichen Temperaturen zwischen den PINs 13
und 7 messen.
- Den Kabelstecker des Sensors abtrennen.
- Stromdurchlass des Kabels zwischen Sensorstecker und Kabelstecker der Steuerelektronik überprü-
fen: PIN 13 Steuerelektronik - PIN 3 Sensor und PIN 7 Steuerelektronik - PIN 1 Sensor. Falls
erforderlich, Kabel wiederherstellen.
- Wenn sich Verkabelung unbeschädigt ist, der Wert des Sensorwiderstands jedoch nicht korrekt ist,
bedeutet das, dass der Sensor defekt ist und ersetzt werden muss. Andernfalls mit den Kontrollen
fortfahren.
Kurzschluss nach Plus:
- Mit abgetrenntem Kabelstecker von Sensor und Steuerelektronik sicherstellen, dass die Störung ein
Kurzschluss des PINs 3 des Sensorsteckers (oder PIN 13 Kabelstecker Steuerelektronik) mit dem
Batterie-Plus ist, und die Verkabelung wiederherstellen.
Kurzschluss nach Minus:
- Den Kabelstecker des Sensors abtrennen.
- Die Isolierung des PINs 3 des Kabelsteckers des Sensors von der Masse prüfen.
- Wenn keine Isolierung von der Masse vorhanden ist, die Verkabelung wiederherstellen.
Elektrische Anlage
ELE ANL - 111
