PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

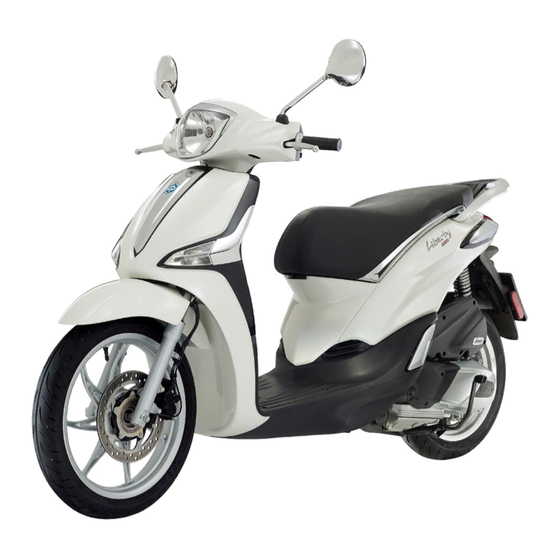

Liberty ABS
Ed. 05_05/2016 Cod. 1Q000414 (IT-FR-DE-ES-NL-EN) - 1Q000415 (EN-PT-DE-ES-FR-EL)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO Liberty ABS
Inhaltszusammenfassung für PIAGGIO Liberty ABS
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie...
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Abstellen des Motors..............37 Das cockpit................Ständer..................38 Analoge instrumente..............Automatische kraftübertragung..........38 Uhr.................... 11 Sicheres fahren................. 39 Digitales display................ 12 WARTUNG................... 41 Einstellung funktion stunden/ minuten........13 Motorölstand................42 Taste "MODE"............... 14 Kontrolle Motorölstand............42 Zündschloss................15 Nachfüllen von Motoröl............ - Seite 6 TECHNISCHE DATEN..............83 Daten..................84 ERSATZTEILE UND ZUBEHÖR..........89 Hinweise................... 90 DAS WARTUNGSPROGRAMM..........91 Tabelle wartungsprogramm............92 Tabelle der regelmäßigen Wartungsarbeiten......94 Tabelle empfohlene produkte........... 96...
-
Seite 7: Fahrzeug
Liberty ABS Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) 01_01... -
Seite 9: Analoge Instrumente
A = Zündschlüssel B = Taschenhaken C = Taste für Sitzbanköffnung D = Hupenschalter E = Blinkerschalter F = Licht-Wechselschalter G = Instrumenteneinheit H = Gasgriff I = Anlasserschalter L = Taste MODE Analoge instrumente (01_02) - Seite 10 01_02 A = Tachometer B = Kontrolllampe Motorbetrieb C = Kontrolllampe Wegfahrsperre...
-
Seite 11: Uhr
D= Blinkerkontrolle E= Benzinreservekontrolle F = Digitaldisplay G = Öldruckkontrolle H = Fernlichtkontrolle an I = ABS-Kontrolllampe Uhr (01_03) Die Uhr zeigt, bei fahrendem Fahrzeug oder mit dem Schlüssel auf «ON», die Stunde und die laufenden Minuten im Format «hh:mm» an. Die korrekte Uhrzeit einstellen, wie in dem Abschnitt «Einstellung Stunden/Minuten»... -
Seite 12: Digitales Display
Digitales display (01_04, 01_05, 01_06, 01_07) Den Zündschlüssel in die Position «ON» drehen, das digitale Display zeigt: - den Benzinstand im Tank. 01_04 - durch kurzes Drücken der Taste «MODE» auf dem Lenker, wechselt die Anzeige von Gesamt-Kilometerzähler, Tageskilometerzähler (TRIP A und TRIP B). Während der Anzeige des Tageskilometerzählers «TRIP A»... -
Seite 13: Einstellung Funktion Stunden/ Minuten
- die Stunden und Minuten im Format «hh:mm». Die korrekte Uhrzeit einstellen, wie in dem Abschnitt «Einstellung Stunden/Minuten» beschrieben. 01_07 Einstellung funktion stunden/ minuten (01_08, 01_09, 01_10) Zum Ändern oder Einstellen der Uhrzeit gehen Sie bei laufendem Fahrzeug oder mit Zündschlüssel in der Position «ON», wie folgt vor: - durch kurzes Drücken der Taste «MODE»... -
Seite 14: Taste "Mode
WARNUNG EIN ABKLEMMEN DER BATTERIEKABEL SETZT DIE UHR ZURÜCK 01_10 Taste “MODE” (01_11, 01_12) Die Taste «MODE», auf der rechten Seite des Lenkers, ermöglicht: - Wechseln der Anzeige von Gesamt-Kilometerzähler und Tageskilometerstand durch kurzes Drücken; - Zurücksetzen des Tageskilometerstands, wenn angezeigt, durch langes Drücken; - Aufrufen der Uhrzeiteinstellung, wenn der Gesamt-Kilometerzähler angezeigt ist, durch langes Drücken;... -
Seite 15: Zündschloss
Zündschloss (01_13) ZÜNDSCHLOSS-POSITIONEN ON "1": Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. Möglichkeit zum Öffnen der Sitzbank und des Kofferraums. OFF "2": Zündung ausgeschaltet, Schlüssel nicht abziehbar, Lenkerschloss nicht ein- gerastet. Möglichkeit zum Öffnen der Sitzbank und des Kofferraums. CLOSE «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht ein- gerastet. -
Seite 16: Lenkschloss Aufsperren
Lenkschloss aufsperren (01_15) Den Zündschlüssel wieder in das Zündschloss stecken und auf "OFF" drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG "LOCK" ODER "OFF" DREHEN. 01_15 Lenkradschloss absperren (01_16) Den Hebel «A» des Blinkerschalters nach links in die Position «1» verschieben, um die linken Blinker einzuschalten. -
Seite 17: Hupendruckknopf
Hupendruckknopf (01_17) Zum Betätigen der Hupe, den Schalter drücken. 01_17 Umschalter fernlicht/ abblendlicht (01_18) Den Licht-Wechselschalter «A» auf Position «0» stellen, um die Fernlichter einzu- schalten. Den Licht-Wechselschalter «A» auf Position «1» stellen, um die Abblendlichter ein- zuschalten. Die Position «2» aktiviert die Lichthupe; der Wechselschalter kehrt automatisch in die Position «1»... -
Seite 18: Startschalter
Startschalter (01_19) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter drücken. 01_19 Antiblockiersystem (ABS) (01_20, 01_21) Das Fahrzeug verfügt über ein Antiblockiersystem «ABS» am Vorderrad. A: Hallgeber B: Geschwindigkeitssensor • ABS: Es handelt sich um eine hydraulisch - elektronische Vorrichtung, die den Druck im Inneren des Bremskreises begrenzt, wenn ein am Rad an- gebrachter Sensor dessen Tendenz zur Blockierung erfasst. - Seite 19 BEI SEHR NIEDRIGER GESCHWINDIGKEIT (UNTER 5 KM/H) SCHALTET SICH DAS ABS-SYSTEM AUS. SEIEN SIE DAHER VORSICHTIG BEI BREMSUNGEN MIT GERINGER BODEN- HAFTUNG BEI NIEDRIGER GESCHWINDIGKEIT (BEISPIELSWEISE BEIM BREMSEN AUF GEFLIESTEN GARAGENBÖDEN, NACHDEM MAN AUF NASSER STRASSE ODER UNTER ÄHNLICHEN BEDINGUNGEN GEFAHREN IST) Die Kontrolllampe muss in den folgenden Fällen aufleuchten: •...
-
Seite 20: Die Wegfahrsperre
Motor-Blockierungssystem "PIAGGIO WEGFAHRSPERRE" ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der "PIAGGIO WEGFAHRSPERRE" der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre freigegeben. Die schlüssel (01_22) Zusammen mit dem Fahrzeug werden zwei Schlüssel ausgehändigt. -
Seite 21: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre
LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_23) Der Betrieb der «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken einer ent- sprechenden Kontrolllampe angezeigt (siehe Abschnitt «Analoges Armaturenbrett»). Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 22: Anfang Der Programmierung - Brauner Schlüssel
WARNUNG JEDER SCHLÜSSEL HAT EINEN EIGENEN CODE, DER SICH VOM CODE DER ANDEREN SCHLÜSSEL UNTERSCHEIDET, UND DER VON DER STEUER- ELEKTRONIK GESPEICHERT WERDEN MUSS. STARKE STÖSSE KÖNNEN DIE ELEKTRONIKTEILE IM SCHLÜSSEL BESCHÄ- DIGEN. BEI EIGENTÜMERWECHSEL DES FAHRZEUGES MÜSSEN DEM NEUEN EIGEN- TÜMER DER SCHLÜSSEL MIT BRAUNEM GRIFF SOWIE ALLE ANDEREN SCHLÜSSEL AUSGEHÄNDIGT WERDEN Anfang der Programmierung - brauner Schlüssel... -
Seite 23: Ende Der Programmierung - Brauner Schlüssel
Ende der Programmierung - brauner Schlüssel Nachdem Sie den letzten blauen Schlüssel abgezogen haben, erneut den braunen Schlüssel in das Zündschloss stecken und auf "ON" drehen (dies muss innerhalb von 10 Sek. nach Abziehen des letzten Schlüssels geschehen). Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf "OFF"... -
Seite 24: Sitzbanköffnung
Sitzbanköffnung (01_24, 01_25) Zum Öffnen der Sitzbank, den Zündschlüssel in die Position «OFF» oder «ON» brin- gen. 01_24 Den Druckschalter der Sitzbanköffnung drücken und die Sitzbank anheben. 01_25 Öffnen der sitzbank als zugang zum helmfach im notfall (01_26, 01_27) Bei fehlender Batterieversorgung, wie folgt vorgehen: - Den Zündschlüssel auf «OFF»... -
Seite 25: Fahrgestell- Und Motornummer
- Den Hebel, der sich im Inneren des Kofferraums befindet, nach oben ziehen, um die Sitzbank zu öffnen. 01_27 Fahrgestell- und motornummer (01_28, 01_29) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Rahmen und dem Motor eingeprägt sind. Diese Nummern müssen bei Ersatz- teilbestellungen angegeben werden. -
Seite 26: Öffnen Des Vorderen Handschuhfachs
RAHMENNUMMER: Die Rahmennummer befindet sich im Inneren des vorderen Kofferraums unter einem Druckdeckel. 01_28 MOTORNUMMER: Die Motornummer ist in dem hinteren Teil des Motors in der Nähe der unteren Halte- rung des Stoßdämpfers eingestanzt. 01_29 Öffnen des vorderen Handschuhfachs (01_30) Den Zündschlüssel in die Position «OFF»... -
Seite 27: Taschenhaken
Taschenhaken (01_31) Zur Verwendung des Taschenhakens, der an der Schild-Rückseite angebracht ist, muss dieser zur Sitzbank gedreht werden. ACHTUNG Maximale Zuladung: 1,5 kg 01_31... -
Seite 29: Benutzungshinweise
Liberty ABS Kap. 02 Benutzungshinw eise... -
Seite 30: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs: 1. Den Benzinstand prüfen. 2. Den Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen (siehe Abschnitt "Motorölstand"). 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts und der Blinker prüfen. 02_01 6. Den Betrieb der Vorder- und Hinterradbremsen prüfen. Auftanken (02_02, 02_03, 02_04) Den Kraftstofftank "A"... - Seite 31 DEN HEISSEN TEILEN DES FAHRZEUGS, BEIM TANKEN DARAUF ACHTEN, DIE ZAPFPISTOLE VOLLSTÄNDIG IN DIE TANKÖFFNUNG EINZUFÜHREN. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. 02_03 ACHTUNG ES WIRD EMPFOHLEN BENZIN MIT EINEM MAXIMALGEHALT AN BIOETHANOL VON 10% (E10) ZU VERWENDEN.
-
Seite 32: Reifendruck
TANKINHALT Fassungsvermögen Benzintank 6 ± 0,5 Liter (davon 1 Liter Reserve) Reifendruck (02_05) ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE 02_05 GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. -
Seite 33: Einstellen Der Stoßdämpfer
REIFEN Vorderreifen 90/80 - 16" 51J Tubeless Hinterreifen 100/80 - 14" 54J Tubeless Einstellen der Stoßdämpfer (02_06, 02_07) Die Federn können mit dem speziellen Schlüssel für Stoßdämpfer auf 5 Positionen eingestellt werden. Dazu muss der Gewindering unten am Stoßdämpfer verstellt wer- den. -
Seite 34: Einfahren
WARNUNG UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DER STOßDÄMPFER SCHUTZHANDSCHUHE GETRAGEN WERDEN. Einfahren (02_08) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- 02_08 LEN STEIGERN. - Seite 35 - Das Fahrzeug auf den Hauptständer stellen, das Hinterrad darf den Boden nicht berühren. - Den Gasgriff in Leerlaufstellung halten. - Den Zündschlüssel in das Zündschloss stecken und auf "ON" drehen. 02_09 - Abwarten, dass sich die Kontrolllampe Motorbetrieb ausschaltet. 02_10...
-
Seite 36: Vorkehrungen
- Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter "A" drücken. ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG 02_11 DER AUSPUFF WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UN- BEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MA- TERIALIEN BERÜHRT. -
Seite 37: Bei Startschwierigkeiten
WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. Bei startschwierigkeiten Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden das Fahrzeug mit teilweise oder vollständig geöffnetem Gasgriff zu starten. -
Seite 38: Ständer
Ständer (02_13) HAUPTSTÄNDER Mit dem Fuß auf den Überstand des Hauptständers treten und gleichzeitig das Fahr- zeug am seitlichen Handgriff nach hinten anheben. 02_13 Automatische kraftübertragung (02_14) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. -
Seite 39: Sicheres Fahren
Sicheres fahren (02_15) WARNUNG IM FOLGENDEN SIND HIER EINIGE EINFACHE RATSCHLÄGE WIEDERGEGE- BEN, DIE ES IHNEN ERMÖGLICHEN WERDEN, IHR FAHRZEUG IM TÄGLICHEN GEBRAUCH SICHER UND ENTSPANNT ZU FAHREN. Ihre Fähigkeit und Ihre Kenntnis des Fahrzeuges sind die Grundlage für ein sicheres Fahren. - Seite 40 8. Wir weisen Sie darauf hin, dass jede Veränderung am Fahrzeug, welche die Fahr- zeugleistung verändert, oder Veränderungen an der Fahrzeugstruktur unzulässig sind. Das Fahrzeug entspricht dann nicht mehr dem zugelassenen Modell und ist gefährlich für die Fahrsicherheit. ACHTUNG DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DRO- GEN ODER BESTIMMTEN ARZNEIMITTELN IST FÜR SIE SELBER UND FÜR ANDERE ÄUSSERST GEFÄHRLICH.
-
Seite 41: Wartung
Liberty ABS Kap. 03 Wartung... -
Seite 42: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 43: Nachfüllen Von Motoröl
1340 cm³ (120 cm³ davon in der Filterpatrone) 03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Entsprechend der Vorgaben aus der Tabelle für das Wartungsprogramm ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertrags- werkstatt notwendig. -
Seite 44: Motorölwechsel
Motorölwechsel Zum Wechseln des Motoröls und des Ölfilters, gemäß den Angaben in der Tabelle des Wartungsprogramms, wenden Sie sich bitte an eine autorisierte Vertragswerk- statt. ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. - Seite 45 WARNUNG WENDEN SIE SICH ZUR PERIODISCHEN ÖLSTANDKONTROLLE ENTSPRE- CHEND DER TABELLE FÜR DAS WARTUNGSPROGRAMM AN EINE autorisierte Vertragswerkstatt. FÜR ZUSÄTZLICHE KONTROLLEN DES ÖLSTANDS IM HINTERRADGETRIEBE, DIE NICHT VON DER TABELLE FÜR DAS WARTUNGSPROGRAMM VORGESE- HEN SIND, WIE FOLGT VORGEHEN. FÜLLSTANDKONTROLLE - Das Fahrzeug auf einen ebenen Untergrund auf den Hauptständer aufstellen.
-
Seite 46: Reifen
NACHFÜLLEN Falls ein Nachfüllen erforderlich ist, das Fahrzeug NICHT verwenden und eine au- torisierte Vertragswerkstatt aufsuchen. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. - Seite 47 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFEN Vorderreifen 90/80 - 16"...
-
Seite 48: Ausbau Der Zündkerze
Ausbau der zündkerze (03_06, 03_07, 03_08, 03_09, 03_10, 03_11) Zum Entfernen der Zündkerze, wie folgt vorgehen: - Die Sitzbank anheben und von beiden Seiten des Fahrzeugs die obere Befesti- gungsschraube der Abdeckung für den Zugang zu der Zündkerze abschrauben. 03_06 - Von beiden Seiten des Fahrzeugs die unteren Befestigungsschrauben der Abde- ckung für den Zugang zu der Zündkerze abschrauben. - Seite 49 - Den Kerzenstecker entfernen. 03_09 - Die Zündkerze mit einem speziellen Zündkerzenschlüssel ausdrehen. 03_10 - Die Zündelektronik aus ihrem Sitz entfernen. Beim Wiedereinbau die Zündkerze per Hand einschrauben, dabei die richtige Neigung beachten. Den Kerzenschlüssel nur zum Festziehen verwenden. ACHTUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN.
-
Seite 50: Ausbau Luftfilter
ACHTUNG BEI DIESEN ARBEITEN MIT GRÖßTER VORSICHT VORGEHEN, DA DIE ZÜND- ANLAGE UNTER HOCHSPANNUNG STEHT UND SCHWERE SCHÄDEN VERUR- SACHEN KANN. ACHTUNG DIE VERWENDUNG ANDERER ALS DER ANGEGEBENEN ZÜNDKERZEN ODER NICHT ABGESCHIRMTER KERZENSTECKER KANN STÖRUNGEN AM SYSTEM VERURSACHEN. Technische angaben Zündkerze NGK CR8EB Ausbau luftfilter (03_12) -
Seite 51: Kontrolle Bremsflüssigkeitsstand
Kontrolle bremsflüssigkeitsstand (03_13) Der Bremsflüssigkeitstank befindet sich auf der rechten Seite des Lenkers. Um den Bremsflüssigkeitsstand zu kontrollieren, wie folgt vorgehen: Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stel- len. Den Bremsflüssigkeitsstand im entsprechenden Schauglas «A» an der Vorder- seite der Lenkrads kontrollieren: •... - Seite 52 Die vordere Befestigungsschraube der vorderen Lenkerabdeckung abschrauben. Die vordere Abdeckung des Lenkers entfernen. 03_15 Die Befestigungsschrauben der Pumpentankabdeckung abschrauben. Die erforder- liche Menge der empfohlenen Bremsflüssigkeit einfüllen, auch wenn das Schauglas voll scheint. Unter normalen klimatischen Bedingungen muss die Bremsflüssigkeit entsprechend der Angaben aus der Tabelle für das Wartungsprogramm gewechselt werden.
-
Seite 53: Batterie
WARNUNG NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMS- FLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUG- TEILEN VERMEIDEN. Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit. Synthetische Flüssigkeit SAE J 1703 -FMVSS 116 - DOT 3/4 - ISO 4925 - CUNA NC 956 DOT 4 Batterie (03_17, 03_18) Um an die Batterie zu gelangen, wie folgt vorgehen:... - Seite 54 - Den Deckel am Batteriefach ausbauen. Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- 03_18 MUNGEN ERFOLGEN. ACHTUNG DAS ELEKTROLYT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AUGEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN.
-
Seite 55: Inbetriebnahme Einer Neuen Batterie
Inbetriebnahme einer neuen Batterie (03_19, 03_20, 03_21, 03_22) Für den Ausbau der leeren Batterie, wie folgt vorgehen: Das Fahrzeug auf den Hauptständer stellen und die Sitzbank anheben. Den Batte- riefachdeckel entfernen und die Schraube des Minuspols «-» lösen. 03_19 Die Schraube des Pluspols abschrauben «+». 03_20 Die Batterie aus ihrem Sitz entfernen. -
Seite 56: Längerer Stillstand
Die Anschlüsse an den Polklemmen und die Spannung überprüfen. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. WARNUNG 03_22 ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. - Seite 57 - Mindestens einmal im Monat den Motor starten und den Motor für 10-15 Minuten mit Drehzahlen leicht oberhalb des Leerlaufes laufen lassen. Damit werden die Bat- terie aber auch die Motorbauteile funktionsfähig gehalten. - Beim Stilllegen des Fahrzeugs (siehe Anleitung im Abschnitt "Stilllegen des Fahr- zeugs") die Batterie ausbauen.
-
Seite 58: Sicherungen
Sicherungen (03_24, 03_25, 03_26, 03_27, 03_28) HAUPTSICHERUNG Die elektrische Anlage ist mit einer 20A-Hauptsicherung "1" abgesichert, die in der Nähe der Batterie angebracht ist. Um an das Bauteil gelangen zu können, muss der Deckel des Batteriefachs wie im Abschnitt "Batterie" angegeben abgenommen wer- den. - Seite 59 ZUSATZSICHERUNGEN Die fünf Zusatzsicherungen befinden sich unter der vorderen Kühlerhaube. 03_25 TABELLE ZUSATZSICHERUNGEN Sicherung Nr. 2 Auslöse-Grenzwert: 7,5 A Geschützte Stromkreise: Stromversorgung über Batterie: Motorsteuergerät. Sicherung Nr. 3 Auslöse-Grenzwert: 7,5 A Geschützte Stromkreise: Stromversorgung über Batterie: Vorbereitung für Zubehör, Instrumenteneinheit, Stellvorrichtung Sitzbanköffnung.
- Seite 60 Sicherung Nr. 5 Auslöse-Grenzwert: 5A Geschützte Stromkreise: Stromversorgung über Zündschlüssel: Vorbereitung für Zubehör, Blinkgeber, Bremslicht, Hupe, Spule Anlasser- Fernrelais, ABS-Steuerelektronik. Sicherung Nr. 6 Auslöse-Grenzwert: 5A Geschützte Stromkreise: Stromversorgung über Zündschlüssel: Abblendlicht/ Fernlicht, vordere und hintere Standlichter, Nummernschildbeleuchtung.. Um zu den Zusatzsicherungen zu gelangen, wie folgt vorgehen: Das Emblem mit einem flachen Schraubenzieher entfernen.
- Seite 61 Die Befestigungsschraube des Kühlergrills am Rahmen abschrauben. 03_27 Den Kühlergrill entfernen, indem er leicht nach oben gezogen wird und die Steckver- bindungen gelöst werden. ACHTUNG VOR DEM AUSTAUSCHEN EINER DURCHGEBRANNTEN SICHERUNG MUSS DER FEHLER GESUCHT UND BESEITIGT WERDEN, DER ZUM DURCHBREN- NEN DER SICHERUNG GEFÜHRT HAT.
-
Seite 62: Lampen
ACHTUNG OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGE- FÜHRTE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN AN- LAGE KÖNNEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRAND- GEFAHR. ACHTUNG VORSICHTIG ARBEITEN. DIE STECKVERBINDUNGEN BZW. DIE ENTSPRECHENDEN AUSSPARUNGEN NICHT BESCHÄDIGEN. VORSICHTIG MIT DEN PLASTIKBAUTEILEN UND DEN LACKIERTEN BAUTEILEN UMGEHEN, NICHT VERKRATZEN ODER BESCHÄ- DIGEN. - Seite 63 LAMPEN Fernlichtlampe/Abblendlichtlampe Typ: Halogen (HS1) Leistung: 12V - 35/35W Menge: 1 Lampe vorderes Standlicht Typ: LED Menge: 2 Vordere Blinkerlampe Typ: Kugelförmig, bernsteinfarben Leistung: 12V - 10W Menge: 1 RECHTS + 1 LINKS Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 RECHTS + 1 LINKS Rücklichtlampe Typ: Vollglas...
-
Seite 64: Auswechseln Der Scheinwerferlampen
Menge: 1 Auswechseln der scheinwerferlampen (03_30, 03_31, 03_32, 03_33, 03_34, 03_35) Um zu der vorderen Scheinwerfereinheit zu gelangen, wie folgt vorgehen: Das Fahrzeug auf den Hauptständer auf eine ebene Fläche stellen. Die hinteren Be- festigungsschrauben der vorderen Lenkerabdeckung abschrauben. 03_30 Die vordere Befestigungsschraube der vorderen Lenkerabdeckung abschrauben. - Seite 65 Den Kabelstecker der Lampe der Abblendlichter/Fernlichter trennen. ACHTUNG ZUM TRENNEN DES KABELSTECKERS NICHT AN DEN KABELN ZIEHEN. 03_32 Die Schutzhaube entfernen. 03_33 Den Befestigungsring der Lampe der Abblendlichter/Fernlichter gegen den Uhrzei- gersinn drehen und entfernen. 03_34...
- Seite 66 Die Lampe der Abblendlichter/Fernlichter entfernen und sie durch eine neue Lampe ersetzen. Zum Wiedereinbau in umgekehrter Reihenfolge vorgehen. ANMERKUNG ES HANDELT ES SICH UM KEINEN FEHLER, WENN AUF DER INNENFLÄCHE DES SCHEINWERFERS EIN BESCHLAG FESTGESTELLT WIRD, SONDERN ES IST AUF DIE LUFTFEUCHTIGKEIT BZW. NIEDRIGE TEMPERATUREN ZURÜCK- ZUFÜHREN.
-
Seite 67: Einstellung Des Scheinwerfers
Menge: 2 Einstellung des scheinwerfers (03_36, 03_37) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen 2. -
Seite 68: Rücklichteinheit
VORDERE BLINKERLAMPEN Vordere Blinkerlampe Typ: Kugelförmig, bernsteinfarben Leistung: 12V - 10W Menge: 1 RECHTS + 1 LINKS Rücklichteinheit (03_38, 03_39, 03_40, 03_41, 03_42, 03_43, 03_44, 03_45, 03_46, 03_47, 03_48) Um den Austausch der Rücklichteinheit durchführen zu können, wie folgt vorgehen: Die Abdeckung des Gepäckträgers entfernen. - Seite 69 Durch Verwendung eines Schraubenziehers, die Chromabdeckungen von beiden Fahrzeugseiten entfernen. Darauf achten, diese nicht zu beschädigen. ACHTUNG VORSICHTIG ARBEITEN. DIE STECKVERBINDUNGEN BZW. DIE ENTSPRECHENDEN AUSSPARUNGEN NICHT BESCHÄDIGEN. VORSICHTIG MIT DEN PLASTIKBAUTEILEN UND DEN 03_40 LACKIERTEN BAUTEILEN UMGEHEN, NICHT VERKRATZEN ODER BESCHÄ- DIGEN.
- Seite 70 Die Rücklichteinheit aus ihrem Sitz ausbauen. 03_42 Die Lampenfassung der Blinker gegen den Uhrzeigersinn drehen und aus ihrem Sitz herausziehen. 03_43 Die Lampe leicht drücken, gegen den Uhrzeigersinn drehen und sie aus der Lam- penfassung herausnehmen. Zum Wiedereinbau in umgekehrter Reihenfolge vorge- hen.
- Seite 71 HINTERE BLINKERLAMPEN Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 RECHTS + 1 LINKS Die Lampenfassung aus ihrem Sitz ziehen. ACHTUNG BEIM HERAUSZIEHEN DER LAMPENFASSUNG NICHT AN DEN KABELN ZIE- HEN. 03_45 Die Standlichtlampe herausnehmen und sie ersetzen. 03_46...
- Seite 72 RÜCKLICHTLAMPEN Rücklichtlampe Typ: Vollglas Leistung: 12V 5W Menge: 2 Die Lampenfassung des Bremslichts gegen den Uhrzeigersinn drehen und aus ihrem Sitz herausziehen. 03_47 Die Lampe des Bremslichts leicht drücken, gegen den Uhrzeigersinn drehen und sie aus der Lampenfassung herausnehmen. Zum Wiedereinbau in umgekehrter Reihen- folge vorgehen.
-
Seite 73: Nummernschildbeleuchtung
SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DAS KUNDENDIENSTNETZ. BREMSLICHTLAMPE Bremslichtlampe Typ: Kugel Leistung: 12V 10W Menge: 1 Nummernschildbeleuchtung (03_49, 03_50) Um an die Nummernschildbeleuchtung zu gelangen, wie folgt vorgehen: Durch Einwirken auf das Innenteil der Nummernschildhalterung, die Lampenfassung der Nummernschildbeleuchtung herausziehen. -
Seite 74: Rückspiegel
Die Lampe der Nummernschildbeleuchtung herausnehmen und ersetzen. 03_50 LAMPE NUMMERNSCHILDBELEUCHTUNG Lampe Typ: Vollglas Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Rückspiegel (03_51, 03_52) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. 03_51... -
Seite 75: Hinterradbremse
Zum Ausbau des Rückspiegels den Gummischutz «A» anheben und die Mutter «B» leicht losschrauben, um den Schaft zu lösen. Den Spiegel komplett herausziehen. ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN. 03_52 Hinterradbremse (03_53) Der Verschleiß... -
Seite 76: Hinterrad-Trommelbremse
STILLSTAND ZIEHEN, DAMIT DIE BREMSHEBEL SOWIE DER BREMSHEBEL- WEG RICHTIG EINGESTELLT WERDEN. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS EINSETZEN. Hinterrad-trommelbremse (03_54) Die Mutter der Stellvorrichtung "B" verstellen und die Kontermutter "A" lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. -
Seite 77: Loch Im Reifen
Loch im reifen (03_55) Das Fahrzeug ist mit schlauchlosen Reifen ausgerüstet (Tubeless). Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. Dies bedeutet eine größere Fahrsicher- heit. Im Notfall kann, bei einem langsamen Entweichen der Luft, auch ein "Reifenre- paraturspray"... -
Seite 78: Fahrzeugreinigung
Fahrzeugreinigung (03_57) Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden. Anschließend mit viel klarem Wasser nachspülen und mit einem Wildledertuch trocknen. - Seite 79 ACHTUNG REINIGUNGSMITTEL VERSCHMUTZEN DAS WASSER. DAHER MUSS DIE FAHRZEUGREINIGUNG AN ORTEN STATTFINDEN, DIE MIT EINER ANLAGE ZUR WASCHWASSERRÜCKFÜHRUNG UND -AUFBEREITUNG AUSGESTAT- TET SIND. WARNUNG DAS FAHRZEUG NIE IN DER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN.
-
Seite 80: Fehlersuche
WARNUNG WÄHREND DER REINIGUNG DES FAHRZEUGS MIT EINEM DRUCKWASSER- STRAHL, DIESEN NICHT LÄNGERE ZEIT AUF DIESELBE FLÄCHE DES MO- TORS UND DES FAHRZEUGS HALTEN. 03_57 Fehlersuche STARTSCHWIERIGKEITEN Kein Benzin im Tank Tanken Einspritzsystem beschädigt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Zu geringe Batterieladung Die Batterie laden Ausfall Kraftstoffpumpe... - Seite 81 Hochspannung muss die Kontrolle eingestellt ist (0,7÷ 0,8 mm). Den von Fachpersonal vorgenommen Reinigungszustand der Elektroden werden kontrollieren. Das Zündkerzen- Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln. Ist die Zündkerze in gutem Zustand, wenden Sie sich an eine autorisierte Vertragswerkstatt.
- Seite 82 UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge / autorisierte Vertragswerkstatt Bremsbacken verschlissen Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNG / FEDERUNG Stoßdämpfer verschlissen, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw.
-
Seite 83: Technische Daten
Liberty ABS Kap. 04 Technische daten... -
Seite 84: Daten
Daten (04_01) 04_01... - Seite 85 FAHRZEUGDATEN Rahmen Stahlrohr Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø 30 mm. Hintere Radaufhängung Doppelt wirksamer Stoßdämpfer mit 5-stufig einstellbarer Vorspannung. Vorderradbremse Scheibe Ø 240 mit Bremssattel mit doppelten, schwimmend gelagerten Bremskolben; Ein- Kanal ABS mit Bremsassistent. Hinterradbremse Trommelbremse Ø 140 mm mit mechanischer Betätigung mit Bremshebel links am Lenker.
-
Seite 86: Motordaten
MOTORDATEN 125 Motor Einzylinder 4-Taktmotor Piaggio i- Hubraum 124 cm³ Bohrung X Hub 52 x 58,6 mm Maximale Leistung 8,0 kW bei 7.500 U/Min Maximales Drehmoment 10,7 Nm bei 6.000 U/Min Verdichtungsverhältnis 10 : 1 Ventilsteuerung 3 Ventile, einzelne oben liegende durch Kette angetriebene Nockenwelle. - Seite 87 Bleifreies Benzin max E10 (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 MOTORDATEN 150 Motor Einzylinder 4-Taktmotor Piaggio i- Hubraum 155 cm³ Bohrung X Hub 58 x 58,6 mm Maximale Leistung 9,6 kW bei 7.750 U/Min Maximales Drehmoment 13 Nm bei 6.500 U/Min Verdichtungsverhältnis...
- Seite 88 Starten Elektrisch Getriebe Stufenloses Automatikgetriebe CVT mit Drehkraftunterstützung Kupplung Automatische Trocken- Fliehkraftkupplung Kraftstoff Bleifreies Benzin max E10 (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnorm EURO 3 FASSUNGSVERMÖGEN Motorölmenge 1340 cm³ (120 cm³ davon in der Filterpatrone) Ölmenge Hinterradgetriebe 325 cm³ Fassungsvermögen Benzintank 6 ±...
-
Seite 89: Ersatzteile Und Zubehör
Liberty ABS Kap. 05 Ersatzteile und zubehör... -
Seite 90: Hinweise
LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. -
Seite 91: Das Wartungsprogramm
Liberty ABS Kap. 06 wartungsprogra... -
Seite 92: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 93 km x 1.000 Ventilspiel Kupplungseinheit Elektrische Anlage und Batterie Bremsanlage Zylinder-Belüftungsanlage Bremsflüssigkeit ** Motoröl * Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge Laufschuhe/Variatorrollen Motoröl-Vorfilter Reifendruck und Abnutzung Probefahrt Geführte Riemenscheibe - Rollenbehälter Radaufhängung/Federung Lenkung Kolbenringe Lager Vorderrad Bolzen - Stellvorrichtung Hinterrad-Trommelbremse Kraftübertragung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN; C: REINIGEN; R: AUSWECHSELN;...
-
Seite 94: Tabelle Der Regelmäßigen Wartungsarbeiten
* Den Füllstand alle 2.500 km kontrollieren ** Alle 2 Jahre wechseln Tabelle der regelmäßigen Wartungsarbeiten (06_02) WARNUNG DIE REGELMÄSSIGE INSPEKTION WURDE ENTWICKELT, UM EINE ORD- NUNGSGEMÄSSE WARTUNG DES FAHRZEUGS SICHERZUSTELLEN. AUCH WENN DIE, IN DER WARTUNGSPROGRAMM-TABELLE AUFGEFÜHRTEN, IN- TERVALLE IN KM ODER MEILEN NICHT ERREICHT WERDEN. 06_02 DIE ERSTE INSPEKTION IST NACH 1.000 KM ODER INNERHALB VON 6 MONA- TEN NACH DEM DATUM DER ZULASSUNG VORGESEHEN. - Seite 95 4T i.e. 4T i.e. 4T i.e. 4T i.e. flüssigkeit flüssigkeit Fahrzeugtyp (Monate) luftgekü luftgekü Verg. Verg. Verg. Verg. sgekühlt sgekühlt hlt (12) hlt (24) (12) (24) (12) (24) (12) (24) Vergaser Riemen 2-Taktölpumpe Gaszug Diagnose mit Instrument Motorölfilter Zylinder-Belüftungsanlage Bremshebel Kühlflüssigkeit Bremsflüssigkeit Motoröl...
-
Seite 96: Tabelle Empfohlene Produkte
Tabelle empfohlene produkte (06_03) Piaggio & C. S.p.A. schreibt Eni Produkte für die planmäßige Wartung der eigenen Fahrzeuge vor. 06_03 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 AGIP BRAKE 4 Bremsflüssigkeit. - Seite 97 UMRECHNUNG MASSEINHEIT - VON ANGELSÄCHSISCHEN (S.I.). YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß (ft) 0,305 Meter (m) 1 Meile (mi) 1,609 Kilometer (km) 1 Gallone US (gal US) 3,785 Liter (l) 1 Pfund (lb) 0,454 Kilogramm (Kg) 1 Kubikzoll (in³) 16,4 Kubikzentimeter (cm³) 1 Pfund Fuß...
- Seite 99 INHALTSVERZEICHNIS Reifendruck: 32 Rückspiegel: 74 ABS: 18 Fahren: 39 Fahrgestell- und Motornummer: 25 Fahrzeug: 7 Sicherungen: 58 Batterie: 53, 55 Sitzbank: 24 Blinker: 67 Starten: 34 Bremsflüssigkeit: 51 Ständer: 38 Kontrollen: 30 Cockpit: 8 Uhr: 11 Lampen: 62 Loch im Reifen: 77 Luftfilter: 50 Display: 12 Wartung: 41...
- Seite 100 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
