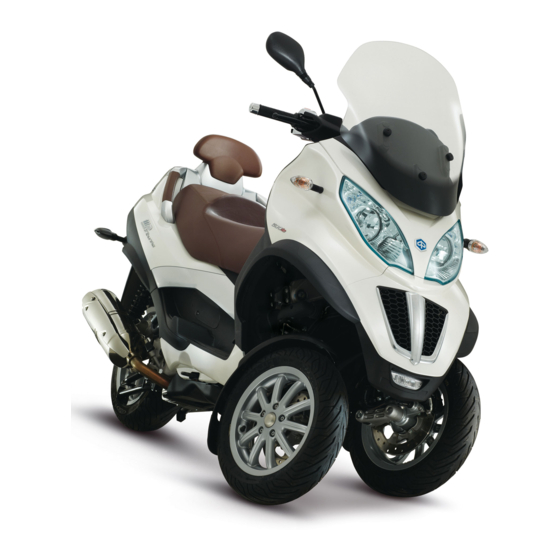

PIAGGIO MP3 LT 500 i.e. SPORT Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. MP3 LT 500 i.e. SPORT
  6. Bedienungsanleitung
PIAGGIO MP3 LT 500 i.e. SPORT Bedienungsanleitung

PIAGGIO MP3 LT 500 i.e. SPORT Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MP3 LT 500 i.e. SPORT:
Inhaltsverzeichnis

Werbung

Quicklinks

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
MP3 LT 500 i.e. SPORT
Ed. 02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO MP3 LT 500 i.e. SPORT

Inhaltszusammenfassung für PIAGGIO MP3 LT 500 i.e. SPORT

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. MP3 LT 500 i.e. SPORT Ed. 02...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 19 Ölkontrollampe (unzureichender öldruck)......53 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..20 Motorölwechsel..............54 Arbeitsweise................21 Hinterradgetriebeölstand............55 Die programmierung der Piaggio wegfahrsperre....22 Reifen..................57 Zugang zum benzintank............23 Ausbau der zündkerze.............. 58 Het zadel................... 24 Ausbau luftfilter................. 60 Sattelöffnung für Zugang zum Helmfach über Drucktaste...
  • Seite 6 Einstellung des scheinwerfers..........76 Vordere Blinker................. 77 Rücklichteinheit................. 78 Hintere blinker................80 Nummernschildbeleuchtung............. 81 Helmfachbeleuchtung............... 82 Rückspiegel................82 Hinterrad-scheiben-bremse............82 Loch im reifen................83 Stilllegen des fahrzeugs............84 Fahrzeugreinigung..............85 TECHNISCHE DATEN..............91 Bordwerkzeug................96 ERSATZTEILE UND ZUBEHÖR..........97 Hinweise................... 98 DAS WARTUNGSPROGRAMM..........

  • Seite 7: Fahrzeug

    MP3 LT 500 i.e. SPORT Kap. 01 Fahrzeug...
  • Seite 8 01_01...

  • Seite 9: Das Cockpit

    Das cockpit (01_01) A = Zündschloss B = Taschenhaken C = Feststellbremse D = Schalter Warnblinkanlage E = Hupenschalter F = Blinkerschalter G = Bremshebel Hinterradbremse H = Licht-Wechselschalter I = Analoge Instrumenteneinheit L = Digitale Instrumenteneinheit M = Kontrolllampeneinheit N = Not-Aus Schalter RUN/OFF O = Bremshebel Vorderradbremse P = Gasgriff...
  • Seite 10 01_02...

  • Seite 11: Analoge Instrumente

    Analoge instrumente (01_02) A = LED Wegfahrsperre/Diebstahlsicherung B = Tachometer mit doppelter Skala (Km/h und mph) C = Taste CLOCK D = Digitaldisplay E = Kontrolle Federungs-Verriegelungssystem vordere Federung F = Taste SET G = Drehzahlmesser H = Benzinstandanzeiger I = Kontrolllampe eingeschaltete Helmfachbeleuchtung L = Kontrolllampe Motorbetrieb und Anzeige Störung Einspritzung M = Benzinreservekontrolle N = Kontrolllampe Motor-Stop...

  • Seite 12: Uhr

    Uhr (01_03) Wird die Taste «CLOCK» weniger als 1 Sekunde gedrückt, wird nacheinander jeweils folgendes angezeigt: • STUNDE • DATUM Zum Einstellen der Uhr die Taste «CLOCK» länger als 3 Sekunden drücken. Die Ziffern der Stundenanzeige beginnen zu blinken. Die Stundenanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste 01_03 «CLOCK»...

  • Seite 13: Digitales Display

    Digitales display (01_04) A = Anzeige Gesamt-Kilometer B = Wartungs-Ikone «BELT» C = Wartungs-Ikone «SERVICE» D = Kühlflüssigkeits-Temperaturanzeige E = Teilstrecken-Kilometeranzeige (A-B) und Außentemperaturanzeige (kann mit Taste Mode ausgewählt werden) 01_04 F = UHRZEIT - DATUMS-Anzeige G = Benzinreserveanzeige H = Teilstrecken-Kilometeranzeige (B) I = Teilstrecken-Kilometeranzeige (A) L = Anzeige Kilometer - Meilen Wartungs-ikonen...

  • Seite 14: Taste "Mode

    Taste “MODE” (01_05, 01_06) Wird die Taste 'MODE' «S» weniger als 1 Sekunde gedrückt, wird nacheinander je- weils auf folgende Funktionen umgeschaltet: 1. Tageskilometerzähler "A" 2. Tageskilometerzähler "B" 3. Außentemperatur "°" Zum Nullstellen des Teilstrecken-Kilometerzählers die Taste 'MODE' «S» länger als 3 Sekunden gedrückt halten.

  • Seite 15: Zündschloss

    Zündschloss (01_07) 1. «LOCK» = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss ein- gerastet. Feststellbremse nicht lösbar wenn verriegelt und nicht benutzbar wenn entriegelt. 2. «OFF» Zündung gesperrt, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet und Feststellbremse ein-/ ausschaltbar. 3. «ON» = Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht einge- rastet.

  • Seite 16: Lenkradschloss Absperren

    Lenkradschloss absperren (01_08) Zum Abbiegen nach Links den Schalter «F» nach links stellen. Zum Abbiegen nach Rechts den Schalter «F» nach rechts stellen. Zum Ausschalten der Blinker in die Mitte auf den Schalter «F» drücken. 01_08 Hupendruckknopf (01_09) Zum Hupen den Schalter «E» drücken. 01_09...

  • Seite 17: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_10) Steht der Licht-Wechselschalter «H» auf Position «0», ist das Abblendlicht einge- schaltet. Auf Position «1» wird das Fernlicht eingeschaltet. Mit Druck auf den Licht- Wechselschalter «H» auf Position «2» wird die Lichthupe betätigt. Der Schalter stellt sich automatisch auf Position «0»...

  • Seite 18: Startschalter

    Startschalter (01_12) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «R» drücken. WARNUNG DAS FAHRZEUG SCHALTET SICH EIN, BLEIBT JEDOCH IM LEERLAUF, WENN DER FAHRER NICHT IN FAHRPOSITION AUF DER SITZBANK SITZT. 01_12 Schalter zum Abstellen des Motors (01_13) Bei Not-Aus Schalter «N»...

  • Seite 19: Wechselschalter Lösen - Blockieren Vordere Federung

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 20: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    ZEUG). 01_17 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_18) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «A» angezeigt. Um das Entladen der Batterie zu verringern schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der Piaggio-Gilera-Vertrags- werkstatt je nach aufgetretener Störung durch unterschiedliches Blinken Hinweise...

  • Seite 21: Arbeitsweise

    Arbeitsweise Jedes Mal, wenn der Zündschlüssel «B» aus der Stellung «OFF» oder «LOCK» ab- gezogen wird, schaltet das Schutzsystem die Motorblockierung ein. Wird der Zünd- schlüssel «B» auf «ON» gedreht, wird die Motorsperre nur dann abgeschaltet, wenn das Schutzsystem den vom Schlüssel gesendeten Code erkennt. Wird der Code nicht erkannt, sollte der Zündschlüssel «B»...

  • Seite 22: Die Programmierung Der Piaggio Wegfahrsperre

    «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre (01_19) Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der PIAGGIO WEGFAHRSPERRE bzw. zum Speichern weiterer Schlüssel benötigt werden. Bei der Programmierung muss der Schalter zum Abstellen des Motors auf «RUN» stehen.

  • Seite 23: Zugang Zum Benzintank

    ÜBERPRÜFUNG DER PROGRAMMIERUNG Den «MASTER» Schlüssel «A» bei ausgeschaltetem Transponder «C» in das Zünd- schloss stecken (es reicht hierfür den Schlüsselkopf um 90° umzuklappen) und auf «ON» drehen. Den Motor starten. Überprüfen, dass der Motor nicht startet. Den pro- grammierten Schlüssel «B» in das Zündschloss stecken und den Startvorgang wie- derholen.

  • Seite 24: Het Zadel

    01_21 Het zadel (01_22, 01_23) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Die Sitzbank anheben und den Schutzbezug herausziehen. Den Schutzbezug von vorne über die Sitzbank ziehen. Um Schäden zu vermeiden nicht zu stark ziehen und dann die Sitzbank wieder runterklappen.

  • Seite 25: Sattelöffnung Für Zugang Zum Helmfach Über Drucktaste

    Sattelöffnung für Zugang zum Helmfach über Drucktaste (01_24, 01_25) Mit dem Schlüssel auf «ON» oder «OFF» kann die Sitzbank mit der Taste «T» geöffnet werden. Das Öffnen der Sitzbank ist nur bei Schlüsselposition LOCK» gesperrt. WARNUNG EIN FALSCHES VERSTAUEN VON GEGENSTÄNDEN IM HELMFACH KANN ZU 01_24 EINER VERFORMUNG DER SITZBANK, DEM NICHTAUSSCHALTEN DER HELM- FACHBELEUCHTUNG UND DADURCH ZUM ENTLADEN DER BATTERIE FÜH-...

  • Seite 26: Öffnen Des Hinteren Staufachs

    01_27 Öffnen des hinteren Staufachs (01_28, 01_29) Bei Schlüssel in der Position «ON» oder «OFF» kann das hintere Staufach mit der Taste «U» am Lenker geöffnet werden. 01_28 Ist die Fahrzeugbatterie entladen, das Zündschloss gleichzeitig drücken und drehen (siehe Abbildung) und das hintere Staufach öffnen. 01_29...

  • Seite 27: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (01_30, 01_31) Die Fahrgestell und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Fahrgestell und dem Motor «B» eingeprägt sind. Diese Nummern müssen bei Ersatzteilbestellungen immer angegeben werden. Zum Ablesen der Fahrgestellnum- mer muss die Klappe «A» im Helmfach entfernt werden. Überprüfen Sie, ob die Fahrgestellnummer und Präfix am Fahrzeug mit der Nummer in den Fahrzeugdoku- menten übereinstimmt.

  • Seite 28: Einstellung Wetterschutz

    Einstellung wetterschutz (01_32, 01_33) Der Wetterschutz kann je nach Anforderung des Fahrers auf 3 unterschiedliche Po- sitionen «B», «C» und «D» eingestellt werden. Die 3 Schrauben «A» abschrauben, das obere Teil des Wetterschutzes entfernen und in der gewünschten Position an- bringen.

  • Seite 31: Benutzungshinweise

    MP3 LT 500 i.e. SPORT Kap. 02 Benutzungshinw eise...

  • Seite 32: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 5.
  • Seite 33 DIE KRAFTSTOFFDÄMPFE NICHT EINATMEN. KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KAROSSERIE-PLASTIKTEILE. 02_02 WARNUNG NIE MIT FAST LEEREM TANK FAHREN, BEI EINEM AUSFALL DER BENZIN- VERSORGUNG KANN DER KATALYSATOR BESCHÄDIGT WERDEN. ACHTUNG DIE VERWENDUNG NICHT EMPFOHLENER BENZINSORTEN VERRINGERT DIE LEISTUNG DES AUSPUFF- UND DES BENZINVERSORGUNGSSYSTEMS.

  • Seite 34: Technische Angaben

    WARNUNG ES WIRD STARK DAVON ABGERATEN DEN TANK ANDERS ALS AN NORMA- LEN TANKSTELLEN ZU BETANKEN. NICHT ABSOLUT REINES BENZIN KANN DIE BENZINFILTER DER BENZINVERSORGUNGSANLAGE BESCHÄDIGEN. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Technische angaben Kraftstofftank 12,0 ±...
  • Seite 35 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFEN Vorderreifen Tubeless 120/70-12"...

  • Seite 36: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_04) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck.

  • Seite 37: Einfahren

    Einfahren WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMALEN STEIGERN. ACHTUNG UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE- BENEN VORSCHRIFTEN EINGEHALTEN WERDEN.
  • Seite 38 2. Den Gasgriff «C» im Leerlauf halten. 3. Den Zündschlüssel in das Zündschloss «A» stecken und auf ON drehen. 4. Sicherstellen, dass der Schalter «I» auf «ON» steht. 5. Den Anlasserschalter «B» drücken, nachdem der Vorder- oder Hinterradbremshe- bel «D» bzw. «G» gezogen wurde. WARNUNG 02_06 DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS-...

  • Seite 39: Vorkehrungen

    ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. ACHTUNG BEI LEEREM TANK NICHT DEN ANLASSERSCHALTER BETÄTIGEN ODER DEN ZÜNDSCHLÜSSEL AUF «ON» STELLEN, WEIL SONST DAS ANLASSERSYS- TEM BESCHÄDIGT WERDEN KÖNNTE.

  • Seite 40: Bei Startschwierigkeiten

    TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD. WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN.

  • Seite 41: Ständer

    MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Ständer (02_09) Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben.

  • Seite 42: Sicheres Fahren

    führen. Diese Überhitzung wird durch die Reibung der Kupplungsmasse am Kupplungskorb verursacht. Außerdem vermeiden mit angezogener Feststell- bremse zu beschleunigen. Es ist deshalb angeraten ein längeres Reiben und die damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g.
  • Seite 43 BEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 44: Blockierungssystem Für Vordere Radaufhängung/ Federung

    ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, DIE DIE FAHRZEUGLEISTUNG VERÄN- DERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHRZEUG- STRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT.
  • Seite 45 Beim Losfahren schaltet sich die Kontrolllampe «E» aus. D.h., das Roll System ist wieder freigegeben. Das Einschalten des Roll Lock ist nur möglich, wenn gleichzeitig alle folgenden Vo- raussetzungen erfüllt sind: • Gasgriff vollständig geschlossen. • Motordrehzahl unter 2.500 U/Min. •...
  • Seite 46 DIE FEDERUNG ENTRIEGELT WERDEN. DAS FAHRZEUG KANN IN DIESEM FALL UNBEABSICHTIGT UMKIPPEN. WARNUNG BEI JEDEM ANHALTEN SICHERSTELLEN, DASS DAS FEDERUNGS-VERRIE- GELUNGSSYSTEM (ROLL-LOCK-SYSTEM) EINGESCHALTET IST. ANDERN- FALLS EINEN FUSS AUF DEN BODEN STELLEN, UM DAS FAHRZEUG IN GLEICHGEWICHT ZU HALTEN. WARNUNG DAS FEDERUNGS-VERRIEGELUNGSSYSTEM (ROLL-LOCK-SYSTEM) NICHT WÄHREND DER FAHRT AUF UNBEFESTIGTEN STRASSEN ODER BEI HINDER- NISSEN (SPEEDBREAKER ZUR VERKEHRSBERUHIGUNG, KANTSTEINE,...
  • Seite 47 ACHTUNG NIEMALS BERGAB MIT EINGESCHALTETEM FEDERUNGS-VERRIEGELUNGS- SYSTEM UND ZÜNDSCHLÜSSEL AUF OFF FAHREN. Bei angehaltenem Fahrzeug und eingeschaltetem Federungs-Verriegelungssystem (Roll-Lock-System) kann vom Fahrzeug abgestiegen werden, ohne das der Ständer benutzt werden muss. Zur Sicherheit sollte die Feststellbremse angezogen werden. Dazu muss der in der Abbildung gezeigte Hebel von Position «A» auf Position «B» gestellt werden.
  • Seite 48 02_14 Schaltet sich die WARN-Kontrolllampe «Q» ein (blinkend), bedeutet dies, dass eine Störung am Federungs-Verriegelungssystem (Roll-Lock-System) der vorderen Fede- rung aufgetreten ist. Bitte wenden Sie sich in diesem Fall an eine autorisierte Vertragswerkstatt.Ist die vordere Federung verriegelt, kann das System jedoch durch zweimaliges schnelles Umschalten des Wechselschalters «T»...

  • Seite 49: Integralbremssystem Mit Bremspedal

    Integralbremssystem mit bremspedal (02_17) Das Fahrzeug ist mit einer Kombibremse ausgestattet. Die Kombibremse wird durch das Bremspedal «A» betätigt, dass sich am rechten Trittbrett befindet. Bei der Betä- tigung des Bremspedals wird mit Kombi-Wirkung gebremst, d. h. sowohl an den Bremsscheiben der Vorderradbremse als auch an der Bremsscheibe der Hinterrad- bremse.

  • Seite 51: Wartung

    MP3 LT 500 i.e. SPORT Kap. 03 Wartung...

  • Seite 52: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 53: Nachfüllen Von Motoröl

    03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr ~ 400 cm³ Mo- toröl benötigt.

  • Seite 54: Motorölwechsel

    Motorölwechsel (03_04, 03_05, 03_06) Ein Ölwechsel und Filterwechsel muss entsprechend der Angaben aus der Tabelle für das Wartungsprogramm in einer autorisierten Vertragswerkstatt ausgeführt werden. Das Öl muss vollständig durch die Öl-Ablassschraube «B» des Netzfilters auf der Antriebsseite aus dem Motor abgelassen werden. Um das Ausfließen des Öls zu erleichtern, den Einfülldeckel mit Messstab «A»...

  • Seite 55: Empfohlene Produkte

    Empfohlene produkte eni i-Ride PG 5W-40 Schmiermittel auf synthetischer Basis für 4-Takt-Hochleistungsmotoren. JASO MA, MA2 - API SL - ACEA A3 Hinterradgetriebeölstand (03_07, 03_08) Den Ölstand im Hinterradgetriebe prüfen. (enthaltene Ölmenge ~ 250 cm³). Zur Öls- tandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen.
  • Seite 56 ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. DIE SAMMLUNG UND ENT- SORGUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BE- STIMMUNGEN ERFOLGEN. ACHTUNG BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT.

  • Seite 57: Technische Angaben

    Technische angaben Getriebeöl 250 cm³ Reifen (03_09) Den Reifendruck und die Reifenabnutzung regelmäßig (ungefähr alle 500 km) prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist.

  • Seite 58: Ausbau Der Zündkerze

    REIFEN Vorderreifen Tubeless 120/70-12" 51S oder 51P Hinterer Reifen Tubeless 140/70 - 14" 68S oder REIFENDRUCK Druck Vorderreifen 1,6 bar Druck Hinterreifen 2,5 bar Ausbau der zündkerze (03_10, 03_11) Die Befestigungsschraube «A» abschrauben und die Klappe auf der linken Fahr- zeugseite mit Hilfe eines kleinen, in die Aussparung eingesetzten, Schraubenziehers abmontieren.
  • Seite 59 WARNUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DIE ZÜNDKERZE MUSS ENTSPRECHEND DER ANGABEN AUS DER TABELLE FÜR DAS WARTUNGSPROGRAMM GEWECHSELT WERDEN. DER EINSATZ NICHT KONFORMER STEUER- ODER ZÜNDELEKTRONIK BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN..

  • Seite 60: Ausbau Luftfilter

    Ausbau luftfilter (03_12) Wie folgt vorgehen: Die neun Befestigungsschrauben «A» abschrauben und den Luftfilterdeckel «B» ent- fernen. 03_12 Reinigung des Luftfilters 1. Das Filterelement mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3.

  • Seite 61: Kühlflüssigkeitsstand

    Kühlflüssigkeitsstand (03_13, 03_14, 03_15, 03_16) Die Kühlung des Motors erfolgt durch einen Druckwasserkreislauf. Der Kühlkreislauf enthält eine Flüssigkeit, die aus einem Gemisch von 50% entkalktem Wasser und Frostschutzmittel auf Äthylenglykolbasis und Rostschutzmitteln besteht. Die empfoh- lene Kühlflüssigkeit wird in Behältern als gebrauchsfertiges Flüssigkeitsgemisch ge- liefert.
  • Seite 62 DER KÜHLFLÜSSIGKEITSSTAND IN ORDNUNG, WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT. WARNUNG UM VERBRÜHUNGEN ZU VERMEIDEN, NIEMALS DEN DECKEL AM AUSDEH- NUNGSGEFÄSS ÖFFNEN, SOLANGE DER MOTOR NOCH HEISS IST. WARNUNG 03_16 UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD.

  • Seite 63: Kontrolle Bremsflüssigkeitsstand

    Kontrolle bremsflüssigkeitsstand (03_17, 03_18, 03_19) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. Wie folgt vorgehen: 1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen. 2. Den Bremsflüssigkeitsstand durch das entsprechende Schauglas «C» überprüfen. Für die Kontrolle der Bremsflüssigkeit in der Kombibremse muss die Schraube "D"...

  • Seite 64: Auffüllen Von Bremsflüssigkeit

    Auffüllen von bremsflüssigkeit (03_20, 03_21, 03_22) Wie folgt vorgehen: Die Schraube «B» abschrauben, anschließend die Abdeckung «A» entfernen, um an den Bremsflüssigkeitsbehälter gelangen zu können. Die beiden Befestigungsschrau- ben lösen und den Deckel des Bremsflüssigkeitsbehälters abnehmen. Zum Nachfül- len ausschließlich die vorgeschriebene Bremsflüssigkeit benutzen. Das o.

  • Seite 65: Batterie

    DER WASSERGEHALT IN DER BREMSFLÜSSIGKEIT EINEN BESTIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH. NIEMALS BREMSFLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCHTEN BEHÄLTERN VERWENDEN. Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit. Synthetische Bremsflüssigkeit SAE J 1703 -FMVSS 116 - DOT 3/4 - ISO 4925 - CUNA NC 956 DOT 4 Batterie (03_23) Um an die Batterie zu gelangen, wie folgt vorgehen:...

  • Seite 66: Inbetriebnahme Einer Neuen Batterie

    Inbetriebnahme einer neuen Batterie Sicherstellen, dass die Polklemmen richtig angeschlossen sind. ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN.

  • Seite 67: Sicherungen

    Sicherungen (03_24, 03_25, 03_26, 03_27) Die elektrische Anlage ist mit zwölf, auf zwei Sicherungskästen verteilte, Sicherungen zur Absicherung der einzelnen Stromkreise der Anlage ausgestattet. Der erste Si- cherungskasten «A» befindet sich im Batteriefach, der zweite Sicherungskasten «B» befindet sich im Trittbrett auf der linken Fahrzeugseite. Um an den Sicherungskasten «B»...
  • Seite 68 03_27 SICHERUNGSTABELLE Sicherung Nr. 1 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung Batterie Einspritz- Zündelektronik Sicherung Nr. 2 Leistung: 15A Geschützte Stromkreise:Stromversorgung von Batterie zu Einspritz-Ladung, Kühlgebläse Sicherung Nr. 3 Leistung: 15A Geschützte Stromkreise:Stromversorgung Batterie Empfänger Sitzbanköffnung, Helmfachbeleuchtung,...
  • Seite 69 Scheinwerfer, Blinkgeber, Vorbereitung Diebstahlsicherung. Stromversorgung über Zündschlüssel Sicherung Nr.12, Sitzbanköffnung und Staufach. Sicherung Nr. 4 Leistung: 20A Geschützte Stromkreise:Stromversorgung Batterie Steuergerät Federungs-Verriegelungssystem Sicherung Nr. 5 Leistung: 20A Geschützte Stromkreise:Stromversorgung von Batterie Sicherung Nr. 7, Stromversorgung über Zündschloss Sicherungen Nr. 8 - Nr.
  • Seite 70 über Zündschloss Bremslichter, Startfreigabe und Starten Sicherung Nr. 9 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel Lichthupe und Hupe Sicherung Nr. 10 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung über Zündschloss Einspritz- Zündelektronik, Antenne Wegfahrsperre, Fernrelais Kühlgebläse, Fernrelais Einspritz- Ladung Sicherung Nr. 11 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung über...
  • Seite 71 LAMPENTABELLE Abblendlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Fernlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Lampe Helmfachbeleuchtung Typ: LÄNGLICHE LAMPE Leistung: 12V - 5W Menge: 1 Hintere Blinkerlampe Typ: Glühbirne (BAU 15s) Leistung: 12V - 10W Menge: 1 rechts - 1 links Rücklichtlampe Typ: Glühbirne (W2,1 x 9,5D)

  • Seite 72: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_28, 03_29, 03_30, 03_31, 03_32, 03_33, 03_34, 03_35, 03_36, 03_37, 03_38) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Das PIAGGIO-Emblem entfernen. 2. Die Schraube «A» entfernen und die mittlere Verkleidung der Scheinwerfer- einheit herausziehen. 3. Die beiden oberen Befestigungsschrauben «B» des Scheinwerfers entfer- nen.
  • Seite 73 7. Die sechs Schrauben «F» (drei pro Seite) auf der Innenseite der Schild-Vor- derseite entfernen. 8. Die zwei Befestigungsschrauben «G» des Standlichts entfernen. 9. Die Gummi-Schutzkappe vorsichtig verschieben und das Standlicht heraus- ziehen. 10. Die Grilleinrahmung entfernen. 11. Den elektrischen Anschluss trennen und die zwei unteren Befestigungs- schrauben «H»...
  • Seite 74 03_32 03_33 03_34...
  • Seite 75 03_35 03_36 03_37...

  • Seite 76: Einstellung Des Scheinwerfers

    03_38 Zum Ausbau des vorderen Standlichts das Verfahren zum Ausbau der Scheinwerfer- einheit bis zum betreffenden Punkt befolgen. Einstellung des scheinwerfers (03_39, 03_40) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen.

  • Seite 77: Vordere Blinker

    03_40 Vordere Blinker (03_41) Um an die Lampen gelangen zu können, die Schraube «A» abschrauben und das Glas «B» abnehmen. Für den Lampenwechsel die Lampe greifen, dann drücken und in Uhrzeigersinn dre- hen. 03_41...

  • Seite 78: Rücklichteinheit

    Rücklichteinheit (03_42, 03_43, 03_44, 03_45, 03_46, 03_47, 03_48, 03_49) Um die Rücklichteinheit zu entfernen, wie folgt vorgehen: • Die Klappe am hinteren Staufach öffnen, anschließend die beiden Befesti- gungsschrauben «D» abschrauben • Die Schrauben «C» abschrauben und die zwei Lampenfassungen der Num- mernschildbeleuchtung ausbauen.
  • Seite 79 03_45 03_46 03_47...

  • Seite 80: Hintere Blinker

    03_48 03_49 Hintere blinker (03_50) Die Schraube "A" abschrauben und dann das Blinkerglas abnehmen. Die Lampe entfernen. 03_50...

  • Seite 81: Nummernschildbeleuchtung

    Nummernschildbeleuchtung (03_51, 03_52) Zum Wechseln der Lampen der Nummernschildbeleuchtung die beiden Schrauben "C" abschrauben und dann die Lampe ausbauen. 03_51 03_52...

  • Seite 82: Helmfachbeleuchtung

    Helmfachbeleuchtung (03_53) Das hintere Staufach öffnen und mit einem kleinen Schlitzkopfschraubenzieher, der in die seitliche Aussparung eingesetzt werden muss, das unter Druck eingesetzte Lampenglas «D» herausziehen und die Lampe wechseln. 03_53 Rückspiegel (03_54) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt.

  • Seite 83: Loch Im Reifen

    PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.

  • Seite 84: Stilllegen Des Fahrzeugs

    schlauchlosen Reifen wesentlich langsamer. Das bedeutet eine größere Fahrsicher- heit. Bei einem Loch im Reifen kann eine Notfall-Reparatur mit einem Reifen-Repa- raturspray vorgenommen werden. Wenden Sie sich für eine endgültige Reparatur an einen Vertragshändler oder eine autorisierte Vertragswerkstatt.Zum Reifenwech- sel muss das Rad ausgebaut werden. Wenden Sie sich für diese Arbeit an einen Vertragshändler oder eine autorisierte Vertragswerkstatt.

  • Seite 85: Fahrzeugreinigung

    so dass der Motor einige Drehungen ausführt, anschließend die Zündkerze wieder einbauen. 4. Den Kraftstoff ablassen. Alle nicht lackierten Metallteile mit Rostschutzfett schüt- zen. Den Rahmen auf zwei Holzkeile stellen, so dass die Räder vom Boden angeho- ben sind. 5. Für die Batterie die Vorschriften im Abschnitt «Batterie» befolgen. Empfohlene produkte eni i-Ride PG 5W-40 Schmiermittel auf synthetischer Basis für 4-Takt-Hochleistungsmotoren.
  • Seite 86 WARNUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGER ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN: • NUR DEN FÄCHERFÖRMIGEN WASSER-STRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. •...
  • Seite 87 STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON» stellen. «OFF» Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. NREGELMÄSSIGE ÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz-/Zündelektronik defekt. Wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 88 Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl tränken (Seite «Ausbau Luftfilter»). UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt.
  • Seite 89 NREGELMÄSSIGKEIT IM UTOMATIK ETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER STELLT SICH NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 91: Technische Daten

    MP3 LT 500 i.e. SPORT Kap. 04 Technische daten...
  • Seite 92 04_01...
  • Seite 93 FAHRZEUGDATEN Rahmen Aus Stahlrohren und Stahl- Pressblech. Vordere Radaufhängung / Roll System mit Parallelogramm- Federung Federung, mit zwei Aluminium- Pressgussarmen, zwei seitlichen Rohren und Stoßdämpfern mit hydraulischem Verriegelungssystem. Hintere Radaufhängung / Zwei doppelt wirksame Federung Stoßdämpfer und 4-stufig einstellbare Vorspannung. Vorderradbremse Doppelte hydraulische Scheibenbremse Ø...
  • Seite 94 Druck Hinterreifen 2,5 bar Leergewicht 253 ± 8 kg Maximal zulässiges Gewicht 445 Kg Batterie 12V-12Ah MOTORDATEN Einzylinder 4-Taktmotor Hubraum 493 cm³ Bohrung x Hub 94 x 71 mm Verdichtungsverhältnis 10,5 ± 0,5 : 1 Leerlaufdrehzahl 1.500 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende...
  • Seite 95 selbstlüftende Trocken- Fliehkraftkupplung, Antriebsraum mit Kühlgebläse. Hinterradgetriebe Mit Zahnrädern in Ölbad. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Durch Druckwasserkreislauf. Starten Elektrisch Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des Zündzeitpunktes, getrennte Zündspule und doppelte Zündkerze.

  • Seite 96: Bordwerkzeug

    FASSUNGSVERMÖGEN Motoröl 1,7 l Getriebeöl 250 cm³ Kühlflüssigkeit ~ 1,8 Liter Kraftstofftank ~ 12 l ± 0,5 Bordwerkzeug (04_02) Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein 13mm-Maulschlüssel; ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer; eine Plastikklammer zum Ausziehen der Sicherungen. Das Bordwerkzeug befindet sich unter der Sitzbank in einem entsprechenden Fach.

  • Seite 97: Ersatzteile Und Zubehör

    MP3 LT 500 i.e. SPORT Kap. 05 Ersatzteile und zubehör...

  • Seite 98: Hinweise

    SATZ NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIE- LEISTUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 99 BEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 101: Das Wartungsprogramm

    MP3 LT 500 i.e. SPORT Kap. 06 wartungsprogra...

  • Seite 102: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 103 Km x 1.000 Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl Lenkung Software-Aktualisierung Steuerelektronik Feststellbremse (wo vorgesehen) Hauptständer Antriebsriemen Luftfilter Laufschuhe / Variatorrollen Radaufhängung / Federung Zündkerzen Bremsseil Bremssattel Federungs- Verriegelungssystem Ventilspiel Elektrische Anlage und Batterie I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN. C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Alle 2 Jahre wechseln.
  • Seite 104 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 eni i-Ride PG 5W-40 Schmiermittel auf synthetischer Basis für 4- JASO MA, MA2 - API SL - ACEA A3 Takt-Hochleistungsmotoren. AGIP FILTER OIL Spezialprodukt für die Behandlung von Schaumstoff-Filtern.
  • Seite 105 INHALTSVERZEICHNIS Fahrzeug: 7 Batterie: 65, 66 Sicherungen: 67 Blinker: 77, 80 Sitzbank: 25 Bordwerkzeug: 96 Starten: 37 Kontrollen: 32 Bremsflüssigkeit: 64 Ständer: 41 Loch im Reifen: 83 Cockpit: 9 Uhr: 12 Luftfilter: 60 Display: 13 Wartung: 51 Motoröl: 53 Wechselschalter: 19 Einfahren: 37 Reifen: 57, 83 Zündkerze: 58...
  • Seite 106 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
