Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

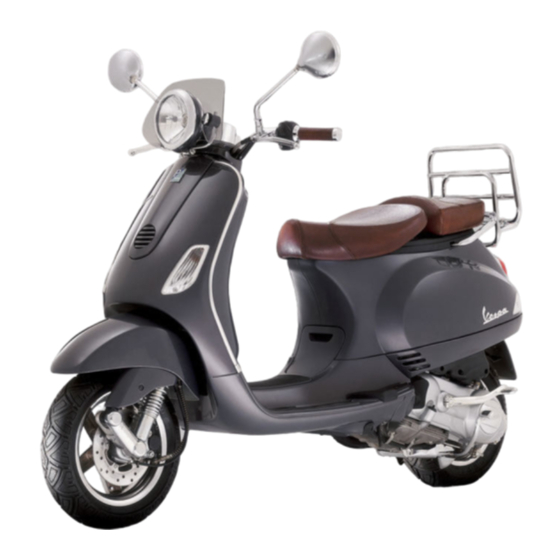

Vespa LXV 50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO Vespa LXV 50

Inhaltszusammenfassung für PIAGGIO Vespa LXV 50

  • Seite 1 Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa LXV 50...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS FAHRZEUG.................. Kontrolle bremsflüssigkeitsstand..........31 Das cockpit................Batterie..................32 Analoge instrumente..............Kontrolle des elektrolytstandes..........33 Zündschloss................10 Längerer stillstand..............33 Lenkerschloss absperren............10 Sicherungen................35 Lenkschloss aufsperren............10 Auswechseln der scheinwerferlampen........37 Lenkradschloss absperren............11 Einstellung des scheinwerfers..........37 Hupendruckknopf..............11 Vordere Blinker.................

  • Seite 7: Fahrzeug

    Vespa LXV 50 Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    01_01 Das cockpit (01_01) A = Anlasserschalter B = Gasgriff C = Bremshebel Vorderradbremse D = Instrumenteneinheit E = Licht-Wechselschalter...

  • Seite 9: Analoge Instrumente

    F = Bremshebel Vorderradbremse G = Blinkerschalter H = Hupenschalter 01_02 Analoge instrumente (01_02) A = Benzinstandanzeiger...

  • Seite 10: Zündschloss

    B = Fernlichtkontrolle C = Blinkerkontrolle D = Kilometerzähler E = Tachometer F = Benzinreservekontrolle G = Öldruckkontrolle H = Lichtkontrolle Zündschloss (01_03) LOCK = Zündung nicht freigegeben, Schlüssel abziehbar, Lenkerschloss eingerastet, vordere Handschuhfach kann nicht geöffnet werden. OFF = Zündung nicht freigegeben, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet, vordere Handschuhfach kann geöffnet werden.

  • Seite 11: Lenkradschloss Absperren

    ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkradschloss absperren (01_04) Zum Einschalten der linken Blinker den Hebel «B» nach links verstellen, zum Ein- schalten der rechten Blinker den Hebel nach rechts verstellen. Der Hebel stellt sich automatisch auf Mittelstellung zurück, die Blinker bleiben eingeschaltet.

  • Seite 12: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_06) 1 = Fernlicht und Standlicht 2 = Abblendlicht und Standlicht 3= Lichthupe 01_06 Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_07 Het zadel Die Sitzbänke haben bei diesen Fahrzeugen einen Bezug aus echtem Leder. Damit sind sie ein Stilelement, das speziell entwickelt wurde, um ein bereits exklusives Pro- dukt, wie Ihre Vespa, noch weiter hervorzuheben.

  • Seite 13: Sitzbanköffnung

    ferten, wasserdichten Schutzbezug, der sich unter der Sitzbank befindet, gegen Witterungseinflüsse schützen. Regelmäßig, und besonders während der Zeiten mit stärkeren Niederschlägen, sollte die Sitzbank mit einem handelsüblichen, Imprägnierprodukt (Schuh-Spray) behandelt werden. Um Flecken an der Kleidung zu vermeiden, die Sitzbank nicht mit Wachs oder Poliermittel behandeln.

  • Seite 14: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (01_10, 01_11) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Rahmen und dem Motor eingeprägt sind. Diese Nummern müssen bei Ersatz- teilbestellungen angegeben werden. Überprüfen Sie, ob Fahrgestellnummer und Präfix mit der Nummer in den Fahrzeugdokumenten übereinstimmt. ACHTUNG 01_10 EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND...

  • Seite 15: Benutzungshinweise

    Vespa LXV 50 Kap. 02 Benutzungshinweise...

  • Seite 16: Kontrollen

    Beim Drehen des Schlüssels auf «ON» leuchtet die 2-Taktölreservekontrolle einige Sekunden auf und zeigt damit an, dass die Lampe und der Ölreserve-Stromkreis rich- tig funktioniert. Leuchtet die 2-Taktölreservekontrolle nicht auf, liegt eine Störung an der Anzeige vor. Bitte wenden Sie sich in diesem Fall an eine Piaggio-Vertragswerkstatt. 02_02...

  • Seite 17: Empfohlene Produkte

    ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUßERST LEICHT ENTFLAMMBAR. BEIM TANKEN KEIN BENZIN AUS DEM TANK TROPFEN LAS- SEN. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. SEHR WICHTIG! DER 2-TAKTÖLTANK DARF NIE VOLLSTÄNDIG GELEERT WERDEN.

  • Seite 18: Reifendruck

    Aus Plastik, Fassungsvermögen 2-Taktöltank ~ 1,2 l Auffüllen 2-Taktöltank Auffüllen des 2-Taktöltanks: 0,5 ÷ 0,7 Liter. Fassungsvermögen Benzintank ~ 8,5 Liter (davon 2 Liter Benzinreserve) Reifendruck ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß...

  • Seite 19: Einfahren

    Einfahren WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. Starten van de motor (02_03) Das Fahrzeug ist mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausgestattet, deshalb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasgriff erfolgen.

  • Seite 20: Bei Startschwierigkeiten

    ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. Bei startschwierigkeiten (02_04) Bei Startschwierigkeiten kann wie folgt vorgegangen werden: 1.

  • Seite 21: Abstellen Des Motors

    ACHTUNG BEIM STARTEN MIT DEM KICKSTARTER MUSS DAS FAHRZEUG UNBEDINGT AUF DEM STÄNDER AUFGEBOCKT SEIN. WARNUNG JEGLICHE VERÄNDERUNG KANN SCHWERE MOTORSCHÄDEN VERURSA- CHEN. Abstellen des Motors (02_05) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF,...

  • Seite 22: Katalysator

    Katalysator ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG DER KATALYSATOR WIRD SEHR HEIß. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN..

  • Seite 23: Sicheres Fahren

    Kupplungskörper verursacht. Es ist deshalb angeraten ein längeres Reiben und die damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g. Fällen) z.B. bei Fahrten mit voller Beladung an starken Steigungen oder beim Anfahren an Steigungen mit mehr als 25% auftreten: 1.
  • Seite 24 6. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt. 7. Wird das Fahrzeug auf sandigen, schlammigen oder durch Schnee und Streusalz verschmutzen Straßen genutzt, sollten die Bremsscheiben häufig mit einem neutralen Reinigungsmittel gesäubert werden, um scheuernde Ablagerungen aus den Löchern an der Bremsscheibe zu beseitigen, die sonst zu einem vorzeitigen Verschleiß...

  • Seite 25: Wartung

    Vespa LXV 50 Kap. 03 Wartung...

  • Seite 26: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_01, 03_02, 03_03) Für die Kontrolle des Hinterradgetriebeölstands wie folgt vorgehen: 1. Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wie- der einführen und wieder vollständig festschrauben. 3. Den Ölmessstab wieder losschrauben und prüfen, ob der Ölstand bis zur 2. Kerbe von unten reicht.

  • Seite 27: Reifen

    Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 Technische angaben Hinterradgetriebeöl Enthaltene Ölmenge: ~ 85 cm Reifen (03_04) Regelmäßig den Reifendruck (bei kalten Reifen) an beiden Reifen prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden.

  • Seite 28: Ausbau Der Zündkerze

    2,2 bar Ausbau der zündkerze (03_05, 03_06) Nach Lösen der entsprechenden Schraube die Zündkerzenklappe «A» abmontieren. Den funkenentstörten Kerzenstecker von der Zündkerze abziehen und die Zündkerze mit dem mitgelieferten Kerzenschlüssel losschrauben. Beim Wiedereinbau die Zünd- kerze per Hand einschrauben, dabei die richtige Neigung beachten. den Kerzen- schlüssel nur zum Festziehen verwenden.

  • Seite 29: Ausbau Luftfilter

    0,6 ÷ 0,7 mm Ausbau luftfilter (03_07, 03_08) Die 2 Schrauben A abschrauben und das Seitenteil abmontieren. Die 5 Befestigungs- schrauben «C» am Deckel lösen, den Luftfilterdeckel «D» abbauen und das Filter- element herausziehen. Mit Wasser und Shampoo waschen, anschließend mit Druckluft trocknen und dann in ein 50% Gemisch aus Benzin und dem empfohlenen Öl tauchen.

  • Seite 30: Ansaugdeckel

    Wasser und Seife reinigen. Vorm Wiedereinbau mit Druckluft trocknen. Beim Einbau auf die Winkelmarkierung achten. ACHTUNG ACHTUNG 03_11 NACH PROBLEMEN WÄHREND DER LEERLAUFEINSTELLUNG MÜSSEN MÖG- LICHERWEISE DIE ABGASWERTE (CO) NEU EINGESTELLT WERDEN. DAS EINSTELLEN DER ABGASWERTE MUSS BEI EINER PIAGGIO-VERTRAGS- WERKSTATT VORGENOMMEN WERDEN.

  • Seite 31: Kontrolle Bremsflüssigkeitsstand

    Kontrolle bremsflüssigkeitsstand (03_12, 03_13) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas «A». Die Bremsflüssig- keitsmenge im Schauglas zeigt den Bremsflüssigkeitsstand im Behälter an. Ist das Schauglas «A» vollständig gefüllt, ist der Bremsflüssigkeitsstand im Behälter oberhalb des Minimalstandes. Ist das Schauglas nur teilweise gefüllt, ist der Brems- flüssigkeitsstand auf Minimalstand abgesunken.

  • Seite 32: Batterie

    ACHTUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND. BEIM AUFFÜLLEN MUSS DA- HER DARAUF GEACHTET WERDEN, DASS SIE NICHT AUF LACKIERTE FAHR- ZEUGTEILE GELANGT. BREMSFLÜSSIGKEIT IST HYGROSKOPISCH, D.H. SIE ZIEHT WASSER AUS DER RAUMLUFT AN. ÜBERSTEIGT DER WASSERGE- HALT IN DER BREMSFLÜSSIGKEIT EINEN BESTIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH.

  • Seite 33: Kontrolle Des Elektrolytstandes

    ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD. Kontrolle des elektrolytstandes Der Elektrolytstand muss regelmäßig überprüft werden und muss sich stets auf dem oberen Stand befinden.
  • Seite 34 - Mindestens einmal im Monat den Motor starten und den Motor für 10 - 15 Minuten mit Drehzahlen leicht oberhalb des Leerlaufes laufen lassen. Damit werden die Bat- terie aber auch die Motorbauteile funktionsfähig gehalten. - Beim Stilllegen des Fahrzeugs (siehe Anleitung im Abschnitt "Stilllegen des Fahr- zeugs") die Batterie ausbauen.

  • Seite 35: Sicherungen

    Sicherungen (03_15) Die elektrische Anlage ist durch eine Sicherung «B» abgesichert. Die Sicherung be- findet sich an der linken Seite der Batteriehalterung. Die Zündanlage und das Rück- licht sind durch keine Sicherungen abgesichert. Vorm Austausch einer durchgebrannten Sicherung muss die Ursache gefunden und beseitigt werden, die zum Durchbrennen geführt hat.
  • Seite 36 Menge: 1 Vordere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts + 1 links Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 10W Menge: 1 rechts + 1 links Bremslichtlampe und Typ: Kugel Rücklichtlampe Leistung: 12V - 21/5W Menge: 1 Kontrolllampen 12V - 2W Typ: Vollglas Funktion: Blinker...

  • Seite 37: Auswechseln Der Scheinwerferlampen

    SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN 03_17 PIAGGIO-KUNDENDIENST. Elektrische Angaben Lampen 1 Stck. Lampe 12V35/35W für Fernlicht und Abblendlicht 1 Stck. Lampe 12V-5W für Standlicht...

  • Seite 38: Vordere Blinker

    2. Den Scheinwerfer einschalten und überprüfen, dass die Hell-Dunkel-Grenze nicht mehr als 9/10 und nicht weniger als 7/10 der Höhe der Scheinwerfermitte ausmacht. 3. Andernfalls die Befestigungsschrauben des Scheinwerfers an der Halterung lösen und den Scheinwerfer einstellen. ANMERKUNG DAS ANGEGEBENE VERFAHREN WIRD VON DER "EUROPÄISCHEN NORM" ZUR MAXIMALEN UND MINIMALEN HÖHE DES SCHEINWERFERSTRAHLS VORGEGEBEN.

  • Seite 39: Rücklichteinheit

    SES PHÄNOMEN SEHR SCHNELL.. SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DEN PIAGGIO-KUNDENDIENST. Hintere blinker (03_23) Um an die Blinkerlampen gelangen zu können, müssen die Befestigungsschrauben «E » abgeschraubt werden.

  • Seite 40: Rückspiegel

    Stellschraube soweit lösen oder festziehen, bis ein gleichmäßiger Leerlauf eingestellt ist (ungefähr 1900 ÷ 1700 U/Min). Das Hinterrad darf sich im Leerlauf nicht drehen. 03_25 Bei Schwierigkeiten mit der Leerlaufeinstellung wenden Sie sich bitte an eine Piaggio- Vertragswerkstatt, um den CO-Wert im Leerlauf (Kohlenoxydemission) einstellen zu lassen.

  • Seite 41: Hinterradbremse

    Hinterradbremse (03_26) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nicht nachgestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig.

  • Seite 42: Hinterrad-Trommelbremse

    Hinterrad-trommelbremse (03_27) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_27 EINSETZEN.

  • Seite 43: Fahrzeugreinigung

    3. Den Kraftstoff aus dem Fahrzeug ablassen; Alle nicht lackierten Metallteile mit Rostschutzfett schützen. Den Rahmen auf zwei Holzkeile stellen, so dass die Räder vom Boden angehoben sind. 4. Für die Batterie die Vorschriften im Abschnitt «Batterie» befolgen. 5. Das Benzin über die Ablassschraube aus der Vergaserwanne ablassen. Empfohlene produkte AGIP CITY HI TEC 4T Öl zum Schmieren der Bowdenzüge (Gaszug, 2-Taktölpumpenzug, Tachowelle)
  • Seite 44 WARNUNG DAS FAHRZEUG NIE IN DER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AN DER KAROSSERIE VERURSACHEN. NIE IN BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LACKIERTER ODER PLASTIK-FAHRZEUGTEILE BE- NUTZEN, UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHA- NISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN.
  • Seite 45 REINIGUNG DER VERCHROMTEN FAHRZEUGTEILE Nach der Reinigung die verchromten Fahrzeugteile sowie die Teile aus Aluminium und Edelstahl mit einem spezifischen Produkt polieren. Um einer Korrosion vorzu- beugen, ein Korrosions-Schutzspray an allen Metallflächen auftragen, einschließlich verchromter und vernickelter Oberflächen. Ölspray und Wachs sparsam auftragen und überschüssiges Produkt sofort mit einem Tuch entfernen.
  • Seite 46 NREGELMÄSSIGE ÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist (0,7÷ 0,8 mm). von Fachpersonal vorgenommen Prüfen, ob die Elektroden sauber werden. sind (mit Waschbenzin und einer Metallbürste bzw. feinem Schmirgelpapier reinigen). Das Zündkerzen-Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln.
  • Seite 47 UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge/ autorisierte Vertragswerkstatt. Bremsbacken verschlissen Falsche Einstellung der Einstellen Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNGEN/ FEDERUNGEN Ölleck; verschlissene Wenden Sie sich an eine Anschlagpuffer; verschlissene autorisierte Vertragswerkstatt. Stoßdämpferbefestigungen. UNREGELMÄSSIGKEIT IM AUTOMATIK-GETRIEBE Rollenbehälter oder Riemen Wenden Sie sich an eine abgenutzt autorisierte Vertragswerkstatt.
  • Seite 48 STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 49: Technische Daten

    Vespa LXV 50 Kap. 04 Technische daten...

  • Seite 50: Technische Angaben

    04_01 TECHNISCHE ANGABEN Motor Einzylinder 2-Taktmotor Piaggio Hi-PER2 Hubraum 49,4 cm³ Bohrung X Hub 40 x 39,3 mm Verdichtungsverhältnis 9,9 ± 0,5 : 1...
  • Seite 51 Länge 1800 mm Breite 740 mm Radstand 1280 mm Gesamthöhe 1180 mm Benzintank Aus Plastik, Fassungsvermögen ~ 9 l (einschließlich Reserve ~ 2,3 l) Kraftstoff Bleifreies Benzin Starten Elektrisch und Kickstarter Schmierung Durch Öl aus dem Gemisch über eine von der Kurbelwelle mit einem Zahnriemen angetriebenen Pumpe und mit von der Motordrehzahl und...

  • Seite 52: Bordwerkzeug

    Vorderradbremse Scheibenbremse (Durchmesser Ø 200 mm) mit hydraulischer Betätigung (Bremshebel rechts am Lenker) und festem Bremssattel. Hinterradbremse Trommel Ø110 mm Vorderradfelge Aus Pressguss- Leichtmetalllegierung 2,50x11" Hinterradfelge Aus Pressguss- Leichtmetalllegierung 3,00 x 10" Vorderreifen Tubeless 110/70-11" Hinterreifen Tubeless 120/70-10" Leergewicht 98 ± 5 Kg Maximal zulässiges Gesamtwicht ~ 290 Kg Zulassung...

  • Seite 53: Ersatzteile Und Zubehör

    Vespa LXV 50 Kap. 05 Ersatzteile und zubehör...

  • Seite 54: Hinweise

    LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.

  • Seite 55: Das Wartungsprogramm

    Vespa LXV 50 Kap. 06 wartungsprogramm...

  • Seite 56: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 57 Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt 5000 KM, 25000 KM, 35000 KM 55000 KM Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung 2-Taktölpumpe/Gaszug - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle...
  • Seite 58 2-Taktölpumpe/Gaszug - Einstellen Variatorrollen - Wechseln Tachoritzel - Schmieren Antriebsriemen - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt...
  • Seite 59 Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (**) Siehe Vorschriften im Abschnitt «SAS Nebenluftsystem» 20000 K 40000 K M UND...
  • Seite 60 Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt 30000 K Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung...
  • Seite 61 Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (**) Siehe Vorschriften im Abschnitt «SAS Nebenluftsystem»...
  • Seite 62 Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt...
  • Seite 63 Produkt Beschreibung Angaben AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AGIP CITY TEC 2T Öl für 2-Taktölpumpe Synthetisches Öl für 2-Taktmotoren JASO FC, ISO-L-EGD...

  • Seite 64: Selènia Moto Rider

    Die FL Selenia Technologie und Qualität für eine Produktpalette mit hohen Leis- tungswerten. Als Ergebnis der Zusammenarbeit zwischen FL Selenia und Piaggio Engineering bieten die Produkte Selenia Moto Rider den Piaggio-/ Gilera-Fahrzeugen Schutz und Sicherheit bei allen Einsatzbedingungen. Eine breite Produktpalette von Schmiermitteln und Betriebsflüssigkeiten, um alle An- forderungen aus dem Motorbereich zu erfüllen.
  • Seite 65 INHALTSVERZEICHNIS Batterie: 32 Sicherungen: 35 Blinker: 38, 39 Starten: 19 Bordwerkzeug: 52 Wartung: 25 Cockpit: 8 Zündkerze: 28 Fahrgestell- und Zündschloss: 10 Motornummer: 14 Luftfilter: 29 Reifen: 27, 42 Reifendruck: 18 Rückspiegel: 40...
  • Seite 66 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
