DAB ACTIVE SYSTEM Installationsanweisung Und Wartung Seite 97

При Агрегати с 2 помпи, СЛЕД КАТО ИЗКЛЮЧИТЕ НАПРЕЖЕНИЕТО ОТ МРЕЖАТА, свържете доставения свързващ
кабел с контакта RJ на съответните платки.
ВНИМАНИЕ! Кабелът е с главен вход Master и второстепенен вход Slave, точно определени със съответната
табелка за идентификация!
5.3 Dip-Switch за избор на функциите (Фиг.3)
Ном. Състояние на ON
1 Активна функция херметизиране
Активна Функция RWS
2
(събиране на дъждовна вода)
Регулиране налягане Start:
3
- с функция реле за налягане и дебитомер: от 3 до 4,5 bar
- с функция херметизиране: от 3,5 до 8 bar
4 Принудителен ход: 1 минута
Външен вход не самовъзстановяващ се
5 Неактивна функция Anticycling.
6 Активиран външен вход.
7 Забавяне действие външен вход: 5 секунди.
8
- -
6. ФУНКЦИЯ РЕЛЕ ЗА НАЛЯГАНЕ И ДЕБИТОМЕР, ФУНКЦИЯ ХЕРМЕТИЗИРАНЕ, ФУНКЦИЯ RWS (събиране на дъждовна вода)
6.1 Регулиране на Dip-Switch
Функция реле за налягане и дебитомер: Dip Switch 1 на OFF
Функция херметизиране : Dip Switch 1 на ON
Функция RWS: Dip Switch 2 на ON
За функцията RWS поставете в електронната платка командното опционално реле трипътен вентил
(вижте параграфа 5.2 – отн. 10)
6.2 Функциониране отделна помпа, Функциониране агрегат с 2 помпи
САМО ЗА АГРЕГАТИ С 2 ПОМПИ!!
Преди да извършите включването, свържете доставения кабел за свързване с контакта RJ за серийна връзка на двете
помпи, като имате предвид че кабелът е с един Главен Master вход (главна помпа) и един вторичен Slave вход (вторична
помпа), точно определени със съответната идентификационна табелка.
Внимание!При първоначалното задействане, в зависимост от свързването на кабела към контакта RJ, ще се
определи коя ще бъде главната помпа Master и коя вторичната помпа Slave на Агрегата!
За следващите включвания ще се получи автоматично редуване между главната помпа Master и второстепенната
помпа Slave!
След като задействате помпата, или помпите при агрегати и след като свържете захранващия кабел с електромрежата,
както е указано в Параграфа 4.3:

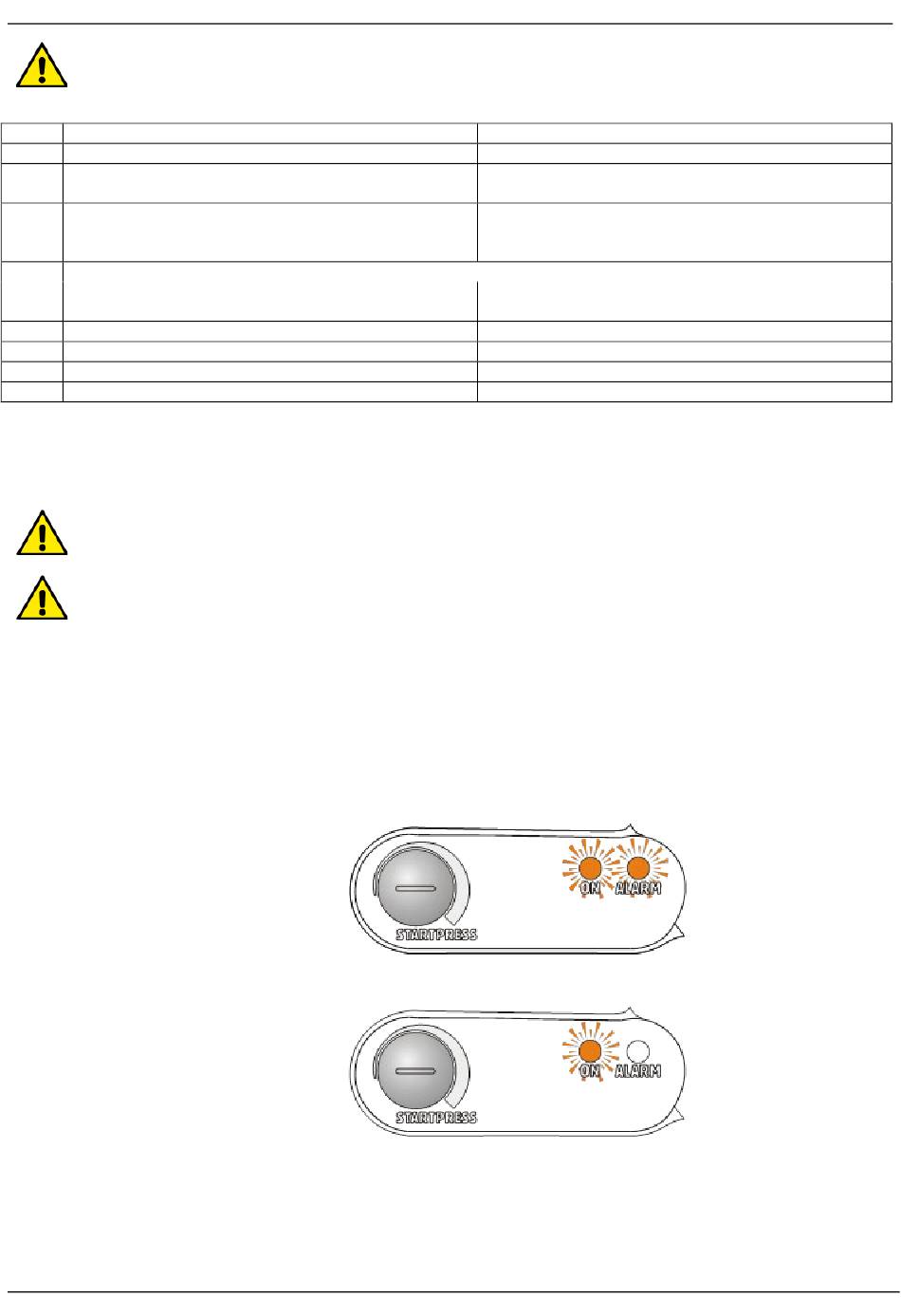

- Червеният и зеленият светлинен индикатор върху фронталното контролно табло на всяка помпа ще светнат
едновременно.
- Помпата, или помпите при агрегатите, ще се задейства автоматично, поддържайки постоянно светещ зеления
светодиод, при липса на водна струя, и светещ мигайки, при наличие на водна струя.
7. ФУНКЦИЯ РЕЛЕ ЗА НАЛЯГАНЕ И ДЕБИТОМЕР ФУНКЦИЯ RWS (събиране на дъждовна вода)
Регулиране на Налягането за Стартиране (Start) и Спиране (Stop)
7.1 Регулиране на Dip -Switch
Функция реле за налягане и дебитомер:
Dip -Switch 1 на OFF / Функция RWS: Dip-Switch p 2 на ON
БЪЛГАРСКИ
Състояние на OFF
Активна функция херметизиране
Неактивна Функция RWS
(събиране на дъждовна вода)
Регулиране налягане Start:
- с функция реле за налягане и дебитомер: от 1,5 до 3 bar
- с функция херметизиране: от 1,5 до 6 bar
Само за функция реле за налягане и дебитомер
Принудителен ход: от 3 до 8 секунди.
Външен вход самовъзстановяващ се
Активна функция Anticycling.
Деактивиран външен вход
Забавяне действие външен вход: 1 секунда
- -
92
