2 pompalı Gruplar halinde, ŞEBEKE GERİLİMİNİ KESTİKTEN SONRA, tedarik dahilindeki bağlantı kablosunu ilgili kartların
RJ soketine bağlayın.
DİKKAT! Kablo, ilgili identifikasyon plakası ile iyice belli edilmiş olan bir Master girişi ve bir Slave girişi bulundurur!

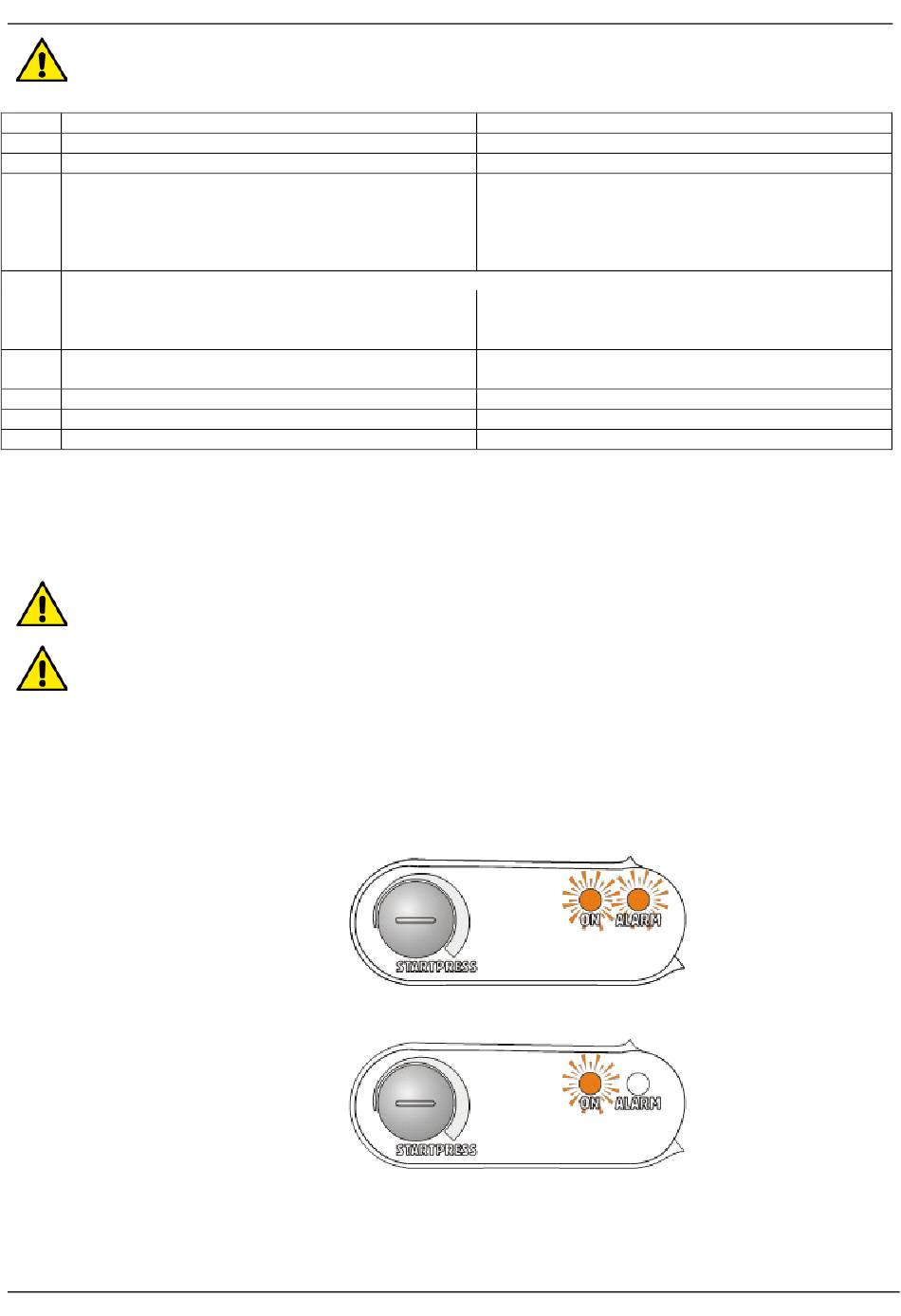

5.3 Fonksiyon seçim Dip Switch (Şekil.3)
No. ON'daki durum
1
Basınçlandırma fonksiyonu etkin.
2
RWS (yağmur suyu toplama) fonksiyonu etkin.
Start basıncı ayarı:
- Basınç ve akış ölçer fonksiyonu ile:
3
3 ve 4,5 bar arası
- Basınçlandırma fonksiyonu ile:
3,5 ve 8 bar arası
Cebri marş: 1 dakika
4
Otomatik yeniden düzenlenmeyen dış giriş
Anticycling fonksiyonu devre dışı.
5
6 Dış giriş etkin.
7
Dış giriş müdahale gecikmesi: 5 saniye.
8
- -
6. BASINÇ VE AKIŞ ÖLÇER FONKSİYONU, BASINÇLANDIRMA FONKSİYONU, RWS (yağmur suyu toplama) FONKSİYONU
6.1 Dip-Switch ayarı
Basınç ve akış ölçer fonksiyonu: Dip Switch 1 OFF'ta
Basınçlandırma fonksiyonu: Dip Switch 1 ON'da
RWS fonksiyonu: Dip Switch 2 ON'da
RWS fonksiyonu için 3 yollu vana kumanda opsiyonel rölesini elektronik karta takın. (bakın paragraf 5.2 – ref.10)
6.2 Tek pompa işlemesi 2 pompalı gruplar işlemesi
SADECE 2 POMPALI GRUPLAR İÇİN!!
Çalıştırmayı gerçekleştirmeden önce, tedarik dahilindeki bağlantı kablosunu 2 pompanın seri iletişim RJ soketine bağlayın; kablonun
ilgili identifikasyon plakası ile iyice belli edilmiş olan bir Master girişi (birincil pompa) ve bir Slave girişi (ikincil pompa)
bulundurduğuna dikkat edin.
Dikkat! İlk çalıştırmada, kablonun RJ soketine bağlantısına göre grubun Master ve Slave pompaları belirlenecektir!
Her halükarda sonraki çalıştırmalar için Master pompa ve Slave pompa arasında otomatik bir rotasyon olacaktır!
Pompanın veya gruplar halinde pompaların işletmeye alınmalarını gerçekleştirdikten ve besleme kablosunu Paragraf 4.3'te belirtildiği
gibi elektrik şebekesine bağladıktan sonra:
- Her pompanın kontrol ve ayar ön panelinin kırmızı ışıklı göstergesi ve yeşil ışıklı göstergesi aynı anda yanacaktır.
- Pompa veya grup halinde olduklarında pompalar, su akışı olmadığında yeşil ledi sabit yanık konumda ve su akışı
olduğunda flaşlama konumunda yanık muhafaza ederek otomatik olarak harekete geçecektir.
TÜRKÇE
OFF'taki durum
Basınç ve akış ölçer fonksiyonu etkin.
RWS (yağmur suyu toplama) fonksiyonu devre dışı.
Start basıncı ayarı:
- Basınç ve akış ölçer fonksiyonu ile:
1,5 ve 3 bar arası
- Basınçlandırma fonksiyonu ile:
1,5 ve 6 bar arası
Sadece basınç ve akış ölçer fonksiyonu için
Cebri marş: 3 ve 8 saniye arası.
Otomatik yeniden düzenlenen dış giriş
Anticycling fonksiyonu etkin.
Dış giriş devre dışı.
Dış giriş müdahale gecikmesi: 1 saniye.
- -
