Pumpen levereras med anslutningar:
−
1" GAS för versionerna med 50 Hz.
1" NPT för versionerna med 60 Hz (på beställning även GAS).
Om en anslutning även används på sugsidan ska den vara av sådant slag att den inte kan
deformeras.
4.2 Elanslutningar
Kontrollera att nätspänningen överensstämmer med värdet på motorns märkplåt.
Rätt nätspänning och -frekvens anges på pumpens märkplåt.
Gör inga anslutningar till kopplingsplinten förrän spänningen har varit bruten i minst 5 minuter.
4.3 Start
STARTA ALDRIG PUMPEN FÖRRÄN DEN ÄR HELT FYLLD MED VATTEN.

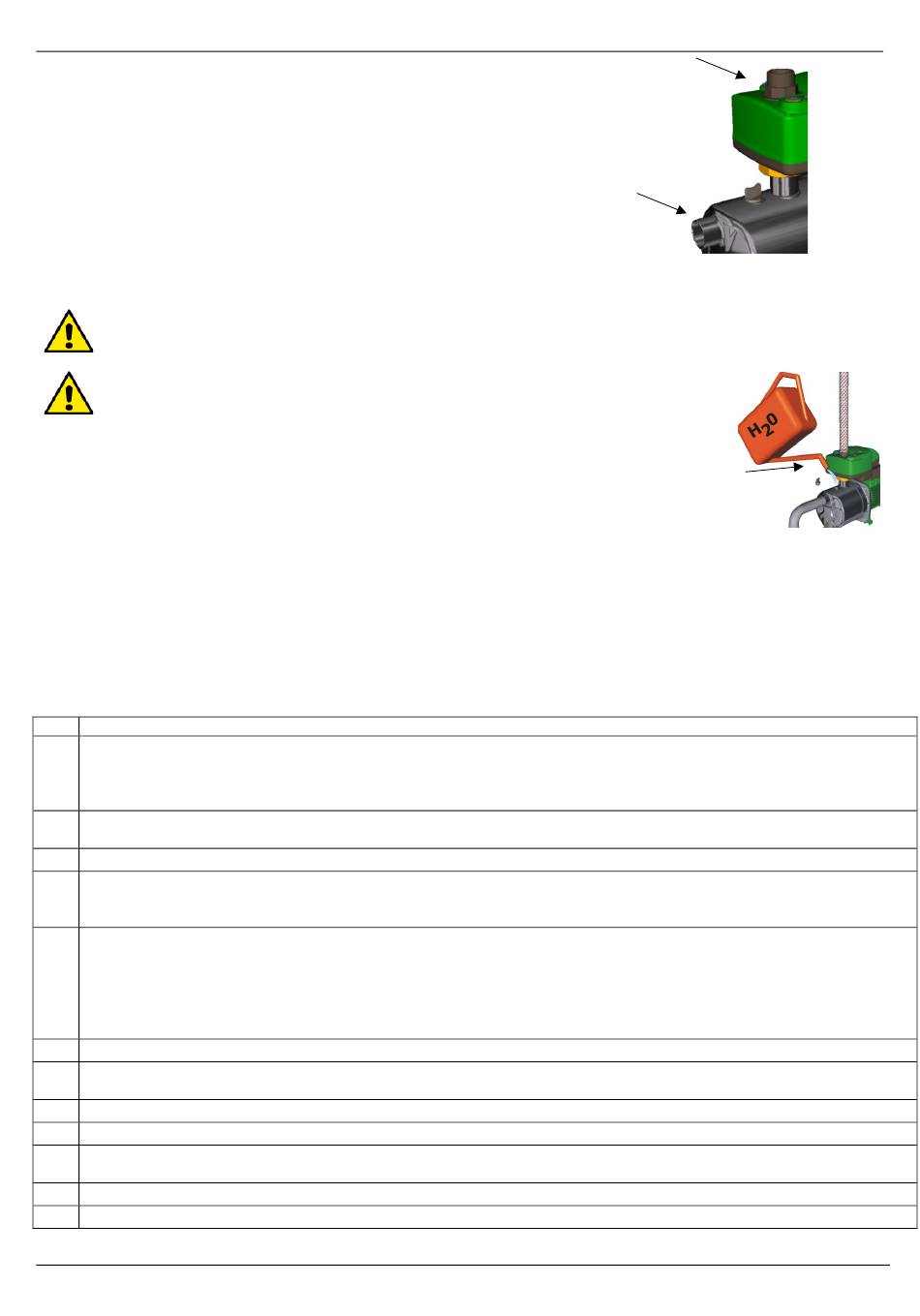

Innan pumpen startas ska den fyllas med vatten. Ta bort påfyllningspluggen på pumphuset och fyll på
med rent vatten genom hålet tills pumpen är helt fylld. Skruva därefter tillbaka påfyllningspluggen
ordentligt.
Anslut elkabeln till elnätet.
4.4 Start av pumpen efter ett längre uppehåll
Om pumpen inte har använts på en längre tid kan rotorn lossas genom att du sätter en skruvmejsel i det mittersta hålet på fläkthjulets kåpa.
Om pumpen är tömd på vätska måste den fyllas på igen före start.
5. PANELER FÖR KONTROLL OCH INSTÄLLNING AV ACTIVE SYSTEM
5.1 Frontpanel för kontroll och inställning (Fig.1)
ACTIVE styrs med en frontpanel för kontroll som sitter på höljet. Panelen kan användas för följande:
- Kontrollera pumpens driftstatus med hjälp av signallamporna: Grön PÅ - Röd LARM
- Ställa in starttrycket.
Ställa in stopptrycket vid enheter med två pumpar med hjälp av tryckstegringsfunktionen.
-
5.2 Invändig inställningspanel (Fig.2)
Ref. Funktion
Potentiometer för inställning av starttryck.
För tryckstegringsfunktion vid enheter med två pumpar:
1
- Potentiometer för inställning av starttryck i huvudpumpen.
- Potentiometer för inställning av stopptryck i sekundärpumpen.
Dip-brytare för val av funktioner.
2
Vid enheter med två pumpar ska dip-brytarna ställas in på samma funktioner.
3 Invändig grön signallampa för signalering av kommunikation mellan huvudpumpen och sekundärpumpen vid enheter med två pumpar.
Grön signallampa med FAST SKEN = Spänningssatt pump utan vattenflöde.
4 Grön signallampa som BLINKAR = Spänningssatt pump med vattenflöde.
Röd signallampa = LARM.
Snabbkoppling på extern ingång för anslutning av antingen en tryckvakt för min. tryck eller en flottör för min. nivå.
OBS! Vid enheter med två pumpar ska de två externa ingångarna parallellanslutas i enlighet med snabbkopplingens storlek!
Elektriska märkdata:
5
Spänning: 5 V - mindre än 1 mA
För tryckstegringsfunktion och tryck-/flödesvaktfunktion: Normalt sluten kontakt
För funktion för uppsamling av regnvatten: Normalt öppen kontakt
6 RJ-uttag (6-poligt) för seriell kommunikation 232 mellan huvudpumpen och sekundärpumpen vid enheter med två pumpar.
Elanslutning för hjälprelä.
7
(Relä för fjärrlarm för Active System eller relä för matning av trevägsventil för uppsamling av regnvatten.)
8
Stöd för mekanisk fastsättning av hjälprelä.
9 Trevägsklämma för hjälpreläkontakt.
Hjälprelä för funktion för uppsamling av regnvatten:
10
Gemensam normalt öppen/normalt sluten kontakt
11
Elanslutning för matning av kretskort.
12 Elanslutning för matning av pumpmotor.
