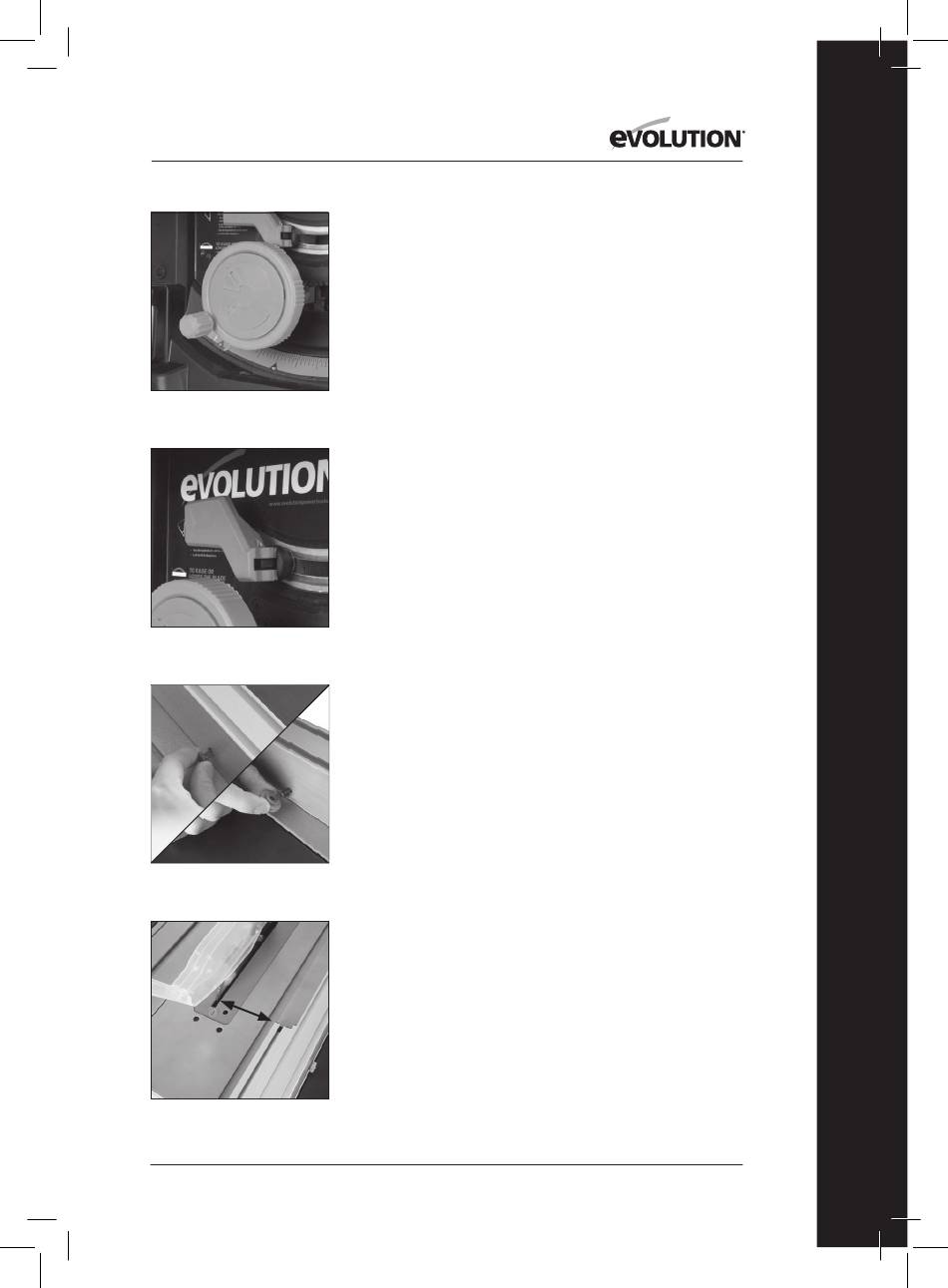

Afb. 27
Afb. 28
Fig. 29
Afb. 30
bewegen. Wanneer het handwiel ingedrukt wordt tegen de
bias veer, valt het in het gebogen gekartelde rek dat zich in
het hoofdgedeelte van de machine bevindt. Hierdoor kan het
handwiel worden gebruikt om het verstek van het blad aan te
passen.
Het omhoog of omlaag brengen van het blad:
• Zorg ervoor dat het handwiel in de 'normale' stand staat.
• Draai tegen de klok in om het blad omlaag te brengen. (Afb. 27).
• Draai met de klok mee om het blad omhoog te brengen.
HET BLAD KANTELEN
Het blad kan tot 45° naar links gekanteld worden.
• Maak de vergrendeling van het kantelmechanisme los door
de kantelvergrendelingshendel te openen. (Afb. 28).
• Duw het handwiel in tegen de bias veer totdat het met het
kantelrek koppelt.
• Gebruik het handwiel om de gewenste hoek in te stellen.
Er zit een hoekmeter achter het handwiel om het instellen
van de hoek te vergemakkelijken.
• Zet de kantelschroef vast, zodra de gewenste hoek
is ingesteld.
• Laat het handwiel weer terugkeren in de 'normale' stand.
DE PARALLELAANSLAG
Deze machine is uitgerust met een tweedelige parallelaanslag.
Wij raden aan dat de parallelaanslag normaal gebruikt wordt
in combinatie met de verstelbare frontplaat.
De parallelaanslag moet normaal aan de rechterkant van
het zaagblad geplaatst worden. Hij wordt in zijn positie
vergrendeld middels de vergrendelingshendel. Duw
naar beneden om te vergrendelen en trek omhoog om te
ontgrendelen.
Voorwaartse en achterwaartse aanpassing van de
frontplaat van de parallelaanslag is mogelijk. Draai de
twee vleugelmoeren los en schuif de frontplaat van
de parallelaanslag in de gewenste positie. Draai de
vleugelmoeren stevig vast. (Afb. 29).
Wij bevelen aan de achterkant van het frontpaneel van de
parallelaanslag aan te passen en uit te lijnen met de voorkant
van het zaagblad. (Afb. 30).
DE DUBBELE LEESSCHAAL
Deze machine heeft een dubbele afleesschaal die de afstand
van het zaagblad tot de parallelaanslag aangeeft door
het kijkvenster. Deze kan gebruikt worden als hulpmiddel
bij de instelling van de zaagafstand van het blad tot de
parallelaanslag. Gebruik de zwarte schaal om de afstand
van de parallelaanslag in te stellen als de frontplaat van de
