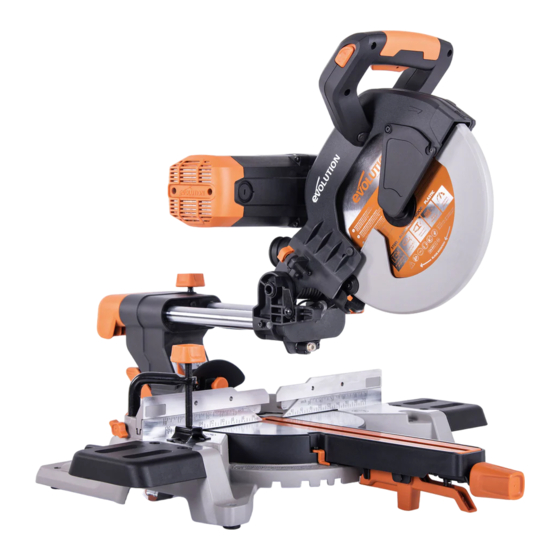

Evolution R255-SMS Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Evolution Anleitungen
  4. Kreissäge
  5. R255SMS
  6. Original bedienungsanleitung

Evolution R255-SMS Original Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für R255-SMS:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
SMS
R255
R255
Original Instructions
Original-Bedienungsanleitung
Notice originale
Instrucciones originales
Istruzioni originali
GB2438285
Originally written in UK English
Date Published: 11/06/2018
