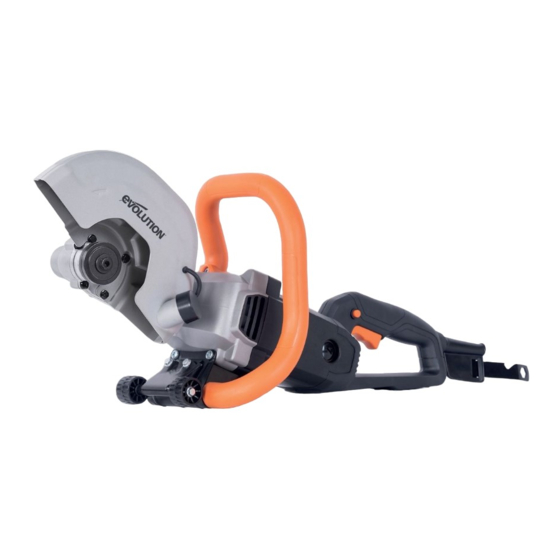

Evolution R230 DCT Originalanleitung
  1. Anleitungen
  2. Marken
  3. Evolution Anleitungen
  4. Kreissäge
  5. R230 DCT
  6. Originalanleitung

Evolution R230 DCT Originalanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24

Quicklinks

Diese Anleitung herunterladen

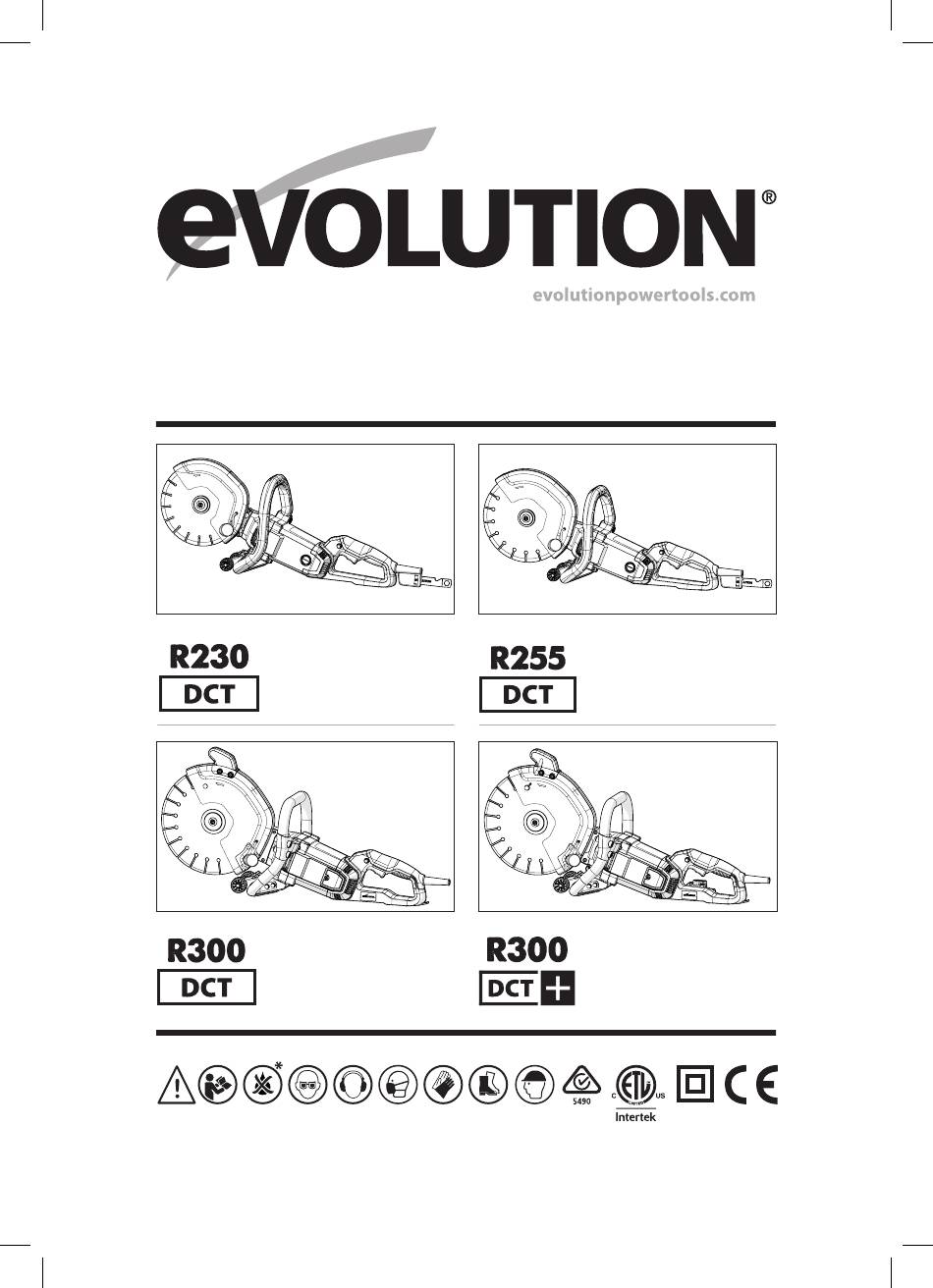

Original Instructions
Original-Anleitung
009-0001, 009-0001X,
009-0002, 009-0002X,
009-0003, 009-0003X,
009-0004, 009-0004X,
009-0006, 009-0006X
012-0001, 012-0001X,
012-0002, 012-0002X,
012-0003, 012-0003X,
012-0004, 012-0004X,
012-0006, 012-0006X
Originally written in UK English
Instrucciones originales
Instructions Originales
Date Published: 21 / 05 / 2020
Istruzioni originali
Oryginalna instrukcja
010-0001, 010-0001X,
010-0002, 010-0002X,
010-0003, 010-0003X,
010-0004, 010-0004X,
010-0006, 010-0006X
012-0001A, 012-0001AX,
012-0002A, 012-0002AX,
012-0003A, 012-0003AX,
012-0004A, 012-0004AX,
012-0006A, 012-0006AX
5015647

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Evolution R230 DCT

Inhaltszusammenfassung für Evolution R230 DCT

  • Seite 1 Original Instructions Instrucciones originales Istruzioni originali Original-Anleitung Instructions Originales Oryginalna instrukcja 009-0001, 009-0001X, 010-0001, 010-0001X, 009-0002, 009-0002X, 010-0002, 010-0002X, 009-0003, 009-0003X, 010-0003, 010-0003X, 009-0004, 009-0004X, 010-0004, 010-0004X, 009-0006, 009-0006X 010-0006, 010-0006X 012-0001, 012-0001X, 012-0001A, 012-0001AX, 012-0002, 012-0002X, 012-0002A, 012-0002AX, 012-0003A, 012-0003AX, 012-0003, 012-0003X, 012-0004, 012-0004X, 012-0004A, 012-0004AX,...
  • Seite 2 Evolution Power is authorized to make oral representations of Tools. fitness or to waive any of the foregoing terms of sale and none shall be binding on Evolution EVOLUTION LIMITED GUARANTEE. Power Tools. Evolution Power Tools reserves the right...

  • Seite 3: Specifications

    www.evolutionpowertools.com SPECIFICATIONS MACHINE R230DCT R255DCT R300DCT R300DCT+ SPECIFICATIONS 009-0001, 009-0001X, 010-0001, 010-0001X, 012-0001, 012-0001X, 012-0001A, 012-0001AX, 009-0002, 009-0002X, 010-0002, 010-0002X, 012-0002, 012-0002X, 012-0002A, 012-0002AX, Product Code UK/EU/AUS 009-0003, 009-0003X, 010-0003, 010-0003X, 012-0003, 012-0003X, 012-0003A, 012-0003AX, 009-0006, 009-0006X 010-0006, 010-0006X 012-0006, 012-0006X 012-0006A, 012-0006AX...
  • Seite 4 WARNING: Do not operate this machine if Don’t use defected or broken blades warning and/or instruction labels are missing or damaged. Contact Evolution Power Tools High risk of kickback for replacement labels. Note: All or some of the following symbols Risk of dust inhalation may appear in the manual or on the product.
  • Seite 5 INTENDED USE OF THIS POWER TOOL This machine and has been designed to electrical components. used with Evolution blades. Only use accessories If the instructions contained in this manual are designed for use with this machine and/or those not followed, other residual risks may arise due to recommended specifically by Evolution Power improper use.
  • Seite 6 www.evolutionpowertools.com d) Do not abuse the cord. Never use the cord that cannot be controlled with the switch is for carrying, pulling or unplugging the power dangerous and must be repaired. c) Disconnect the power tool from the tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Seite 7 www.evolutionpowertools.com grinding, side forces applied to these wheels may pulled into the spinning wheel. n) Never lay the power tool down until the cause them to shatter. e) Always use undamaged wheel flanges that accessory has come to a complete stop. are of correct diameter for your selected The spinning wheel may grab the surface and wheel.

  • Seite 8: Additional Safety Instructions

    www.evolutionpowertools.com e) Do not attach a saw chain, woodcarving You should always: blade, segmented diamond wheel with a • Work in a well-ventilated area. peripheral gap greater than 10 mm or • Work with approved safety equipment, such toothed saw blade. Such blades create as dust masks that are specially designed to frequent kickback and loss of control.
  • Seite 9 Boiler Suit or Padded Coverall and Hi Vis jacket this machine the following accessories are also etc. available from the Evolution online shop at www. • Wear suitable footwear. Safety shoes elovutionpowertools.com or from your local with steel toecaps and anti-slip soles are recommended.
  • Seite 10 www.evolutionpowertools.com MACHINE OVERVIEW R230DCT 5. Blade Guard 1. Safety Lock Button 6. Arbor Lock Button 2. Trigger Switch 7. Wheeled undercarriage 3. Dust Extraction Port 4. Cutting Disc...
  • Seite 11 www.evolutionpowertools.com MACHINE OVERVIEW R255DCT 1. Safety Lock Button 5. Blade Guard 2. Trigger Switch 6. Arbor Lock Button 3. Dust Extraction Port 7. Wheeled undercarriage 4. Cutting Disc...
  • Seite 12 www.evolutionpowertools.com MACHINE OVERVIEW R300DCT 5. Adjustable Blade Guard 1. Safety Lock Button 6. Arbor Lock Button 2. Trigger Switch 7. Wheeled undercarriage 3. Dust Extraction Port 4. Cutting Disc...
  • Seite 13 www.evolutionpowertools.com MACHINE OVERVIEW R300DCT+ 1. Safety Lock Button 5. Adjustable Blade Guard 2. Trigger Switch 6. Arbor Lock Button 3. Dust Extraction Port 7. Wheeled undercarriage 4. Cutting Disc 8. Water feed...

  • Seite 14: General Description

    GENERAL DESCRIPTION Evolution Concrete Cutting Saws have been designed to incorporate many unique & time saving design features. Some of these features are shared across the range. Refer to the Specification section of this Instruction Manual to identify the specific features found on any particular machine.
  • Seite 15 FIG. 1 R230/255 REMOVING A CUTTING BLADE (All Evolution Machines) • Press the arbor lock to lock the machines arbor. • Loosen and remove the arbor bolt using the supplied multi-tool. R300/300+ •...
  • Seite 16 The blade guard on these machines is adjustable. It should be positioned to provide the operator with the best combination of personal protection and visibility of the cutting line. Note: Machines R255 DCT and R230 DCT are equipped with fixed blade guards. To adjust the Blade Guard: FIG.
  • Seite 17 If the RCD trips during use, simply press RESET. Note: TWIN WHEELED UNDERCARRIAGE (All Evolution machines) A twin wheeled undercarriage (Fig. 8) is supplied with all machines. When fitted (Fig. 9) this can provide useful extra stability (and operator comfort) particularly when cutting horizontally and at ground level.
  • Seite 18 ON BOARD TOOL STORAGE. All Evolution machines are provided with on-board storage for the supplied multi-tool. R300 DCT+ and R300 DCT Storage provision is located under the machines handle. (Fig. 11) R225 DCT and R230 DCT FIG. 11 Storage is provided by the sleeve incorporated into the mains cable reinforcement grommet.

  • Seite 19: Cutting Advice

    WARNING: Never start the saw with the cutting edge of the cutting blade in contact with the workpiece surface. CUTTING ADVICE Note: As Evolution Power Tools has no control of how its equipment may be used, the following guidelines (not exhaustive) are offered to help operators use the equipment safely and efficiently.
  • Seite 20 www.evolutionpowertools.com CUTTING PROCEDURES Mark out all the cutting lines on the workpiece using suitable media – pencil, crayon, chalk etc. All cutting lines should be clear and readily visible. • If possible support the workpiece in such a way that it is possible to predict what will happen, and that the cut will remain stable and open while cutting.

  • Seite 21: Maintenance

    www.evolutionpowertools.com MAINTENANCE WARNING: Do not attempt to clean the machine by inserting pointed objects through WARNING: Any maintenance must be carried openings in the machines casings etc. The machines air vents can be cleaned using out with the machine switched off and compressed dry air.

  • Seite 22: Declaration Of Conformity

    DECLARATION OF CONFORMITY The manufacturer of the product covered by this Declaration is: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France.
  • Seite 23 www.evolutionpowertools.com Notes...
  • Seite 24 Fall für Verlust oder Schaden direkt oder aktivieren Sie die Garantiefrist Ihrer indirekt zurückzuführen auf den Gebrauch Maschine über die Evolution-Website. von Ware von Evolution Power Tools oder auf Geben Sie zu diesem Zweck einfach Ihre jegliche anderweitige Ursachen. Evolution Kontaktdaten ein und sichern Sie sich Power Tools haftet weder für jegliche Kosten,...

  • Seite 25: Technische Daten

    www.evolutionpowertools.com TECHNISCHE DATEN TECHNISCHE DATEN R230DCT R255DCT R300DCT R300DCT+ 009-0001, 009-0001X, 010-0001, 010-0001X, 012-0001, 012-0001X, 012-0001A, 012-0001AX, 009-0002, 009-0002X, 010-0002, 010-0002X, 012-0002, 012-0002X, 012-0002A, 012-0002AX, Produktcode UK/EU/AUS 009-0003, 009-0003X, 010-0003, 010-0003X, 012-0003, 012-0003X, 012-0003A, 012-0003AX, 009-0006, 009-0006X 010-0006, 010-0006X 012-0006, 012-0006X 012-0006A, 012-0006AX...

  • Seite 26: Kennzeichnungen Und Symbole

    Entsorgung als Elektro- & wenn Warnhinweise und/oder Hinweisschilder Elektronikschrott fehlen oder beschädigt sind. Für Ersatz wenden Sie sich an Evolution Power Tools. Verwenden Sie nur Diamantklingen und keine gezahnten Klingen Hinweis: Manche oder alle der Verwenden Sie keine defekten oder folgenden Symbole können in der...

  • Seite 27: Elektrische Sicherheit

    BESTIMMUNGSGEMÄSSER GEBRAUCH • Wegschleudern von Teilen des zu DES ELEKTROWERKZEUGS bearbeitenden Materials (Schnitt- oder Dieses Gerät wurde für den Einsatz mit Evolution- stumpfe Verletzung) Sägeblättern entwickelt. Verwenden Sie nur • Feuergefahr durch Funkenflug • Schädigung des Gehöres, wenn kein Zubehör, das für die Verwendung mit diesem...
  • Seite 28 www.evolutionpowertools.com Elektrowerkzeugs fern. Bei Ablenkung können Akku anschließen, es aufnehmen oder tragen. Sie die Kontrolle über das Gerät verlieren. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das 2) Elektrische Sicherheit Gerät eingeschaltet an die Stromversorgung a) Der Anschlussstecker des anschließen, kann dies zu Unfällen führen.
  • Seite 29 www.evolutionpowertools.com f) Halten Sie Schneidwerkzeuge scharf und und Form für die von Ihnen gewählte sauber. Sorgfältig gepflegte Schneidwerkzeuge Schleifscheibe. Geeignete Flansche stützen die mit scharfen Schneidkanten verklemmen sich Schleifscheibe und verringern so die Gefahr eines weniger und sind leichter zu führen. Schleifscheibenbruchs.
  • Seite 30 www.evolutionpowertools.com einer spannungsführenden Leitung kann auch vorhanden, um die größtmögliche Kontrolle metallene Geräteteile unter Spannung setzen über Rückschlagkräfte oder Reaktionsmomente und zu einem elektrischen Schlag führen. beim Hochlauf zu haben. Die Bedienperson m) Halten Sie das Netzkabel von sich kann durch geeignete Vorsichtsmaßnahmen die drehenden Einsatzwerkzeugen fern.

  • Seite 31: (2.7) Gesundheitshinweise

    www.evolutionpowertools.com entsprechen. Schneiden in Gas- oder Wasser-leitungen, elektrische Leitungen oder andere Objekte einen • Kontrollieren Sie die Trennscheibe visuell, bevor Sie das Gerät einschalten. Sind Risse Rückschlag verursachen. erkennbar oder ist die Scheibe gebrochen (2.7) GESUNDHEITSHINWEISE oder verbogen, darf sie nicht verwendet WARNUNG: Bei Arbeiten mit dieser Maschine werden.

  • Seite 32: (4.2) Im Lieferumfang Enthalten

    Neben den im Lieferumfang dieser Maschine und rutschfesten Sohlen empfohlen. enthaltenen Standardartikeln sind zudem die • Tragen Sie einen geeigneten Augenschutz. folgenden Zubehörteile über den Evolution- Es wird ein voller Gesichtsschutz oder eine Online-Shop unter www.evolutionpowertools. Schutzbrille mit Seitenschutz empfohlen.

  • Seite 33: Maschinenübersicht - R230Dct

    www.evolutionpowertools.com MASCHINENÜBERSICHT – R230DCT 5. Trennscheibenschutz 1. Sicherheitssperrknopf 2. Auslöseschalter 6. Dornverriegelungsknopf 3. Entstaubungsanschluss 7. Untergestell mit Rollen 4. Trennscheibe...
  • Seite 34 www.evolutionpowertools.com MACHINE OVERVIEW R255DCT 5. Trennscheibenschutz 1. Sicherheitssperrknopf 6. Dornverriegelungsknopf 2. Auslöseschalter 3. Entstaubungsanschluss 7. Untergestell mit Rollen 4. Trennscheibe...
  • Seite 35 www.evolutionpowertools.com MACHINE OVERVIEW R300DCT 5. Anpassbarer Trennscheibenschutz 1. Sicherheitssperrknopf 6. Dornverriegelungsknopf 2. Auslöseschalter 3. Entstaubungsanschluss 7. Untergestell mit Rollen 4. Trennscheibe...
  • Seite 36 www.evolutionpowertools.com MACHINE OVERVIEW R300DCT+ 5. Anpassbarer Trennscheibenschutz 1. Sicherheitssperrknopf 6. Dornverriegelungsknopf 2. Auslöseschalter 3. Entstaubungsanschluss 7. Untergestell mit Rollen 4. Trennscheibe 8. Wasserzufuhr...

  • Seite 37: Allgemeine Beschreibung

    ALLGEMEINE BESCHREIBUNG Die Betontrennsägen von Evolution wurden mit vielen einzigartigen und zeitsparenden Funktionen enttworfen. Einige dieser Funktionen finden sich im gesamten Sortiment wieder. Informationen zu den spezifischen Funktionen einer bestimmten Maschine finden Sie im Abschnitt „Technische Daten“ dieser Bedienungsanleitung.

  • Seite 38: Montage Der Trennscheibe

    Sie, ob sie sicher und korrekt auf den Scheibenflanschen R230/255 positioniert ist und sich frei drehen lässt. ENTFERNEN DER TRENNSCHEIBE (Alle Maschinen von Evolution) • Drücken Sie auf die Dornverriegelung, um den Dorn der R300/300+ Maschine zu sperren. • Lösen und entfernen Sie die Dornschraube mit dem mitgelieferten Mutlifunktionswerkzeug.

  • Seite 39: Staubunterdrückungssystem

    Der Trennscheibenschutz sollte so positioniert werden, dass er dem Verwender die bestmögliche Kombination aus persönlichem Schutz und Sicht auf die Schneidlinie bietet. Hinweis: Die Maschinen R255 DCT und R230 DCT sind mit festem Trennscheibenschutz ausgestattet. Verstellen des Trennscheibenschutzes: Abb. 4...

  • Seite 40: Zweirädriges Untergestell

    Hinweis: Wenn der FI-Schutzschalter während des Gebrauchs auslöst, einfach RESET drücken. Abb. 9 ZWEIRÄDRIGES UNTERGESTELL (Alle Maschinen von Evolution) Ein zweirädriges Untergestell (Abb. 8) wird mit allen Maschinen geliefert. Wenn montiert (Abb. 9) kann dies vor allem beim horizontalen und ebenerdigen Schneiden für zusätzliche Stabilität (und Bedienerkomfort) sorgen.
  • Seite 41 INTEGRIERTE WERKZEUGABLAGE. Alle Evolution-Maschinen sind mit einer integrierten Aufbewahrungsmöglichkeit für das mitgelieferte Multifunktionswerkzeug ausgestattet. R300 DCT+ und R300 DCT Die Aufbewahrungsmöglichkeit befindet sich unter dem Griff der Maschine. (Abb. 11) R255 DCT und R230 DCT Abb. 11 Die Aufbewahrungsmöglichkeit befindet sich in der Hülle, die in die Netzkabelverstärkung integriert ist.

  • Seite 42: Der An-/Aus-Auslöseschalter (Abb. 15)

    WARNUNG: Starten Sie das Gerät nie, wenn die Schneidkante der Trennscheibe das zu bearbeitende Werkstück berührt. HINWEISE ZUM SCHNEIDEN Hinweis: Da Evolution Power Tools keine Kontrolle darüber hat, wie die Geräte verwendet werden, dienen die folgenden Richtlinien (nicht erschöpfend) dazu, den Anwendern bei der sicheren und effizienten Verwendung der Geräte zu helfen.
  • Seite 43 www.evolutionpowertools.com SCHNITTVERFAHREN Kennzeichnen Sie auf dem Werkstück alle Schnittlinien mit einem geeigneten Medium, z. B. einem Bleistift, Farbstift oder Kreide. Alle Schnittlinien sollten klar und deutlich erkennbar sein. • Stützen Sie das Werkstück nach Möglichkeit so ab, dass dessen Bewegungen vorhersagbar sind und der Schnitt beim Schneiden offen und stabil bleibt.
  • Seite 44 www.evolutionpowertools.com INSTANDHALTUNG WARNUNG: Versuchen Sie nicht durch Einführen spitzer Objekte durch Öffnungen WARNUNG: Instandhaltungsarbeiten dürfen im Gehäuse usw. der Maschine diese zu nur an ausgeschalteter und vom Stromnetz reinigen. Die Lüftungsschlitze der Maschine getrennter Maschine ausgeführt werden. können mit Druckluft gereinigt werden. Beachten Sie alle erforderlichen Gesundheits- Prüfen Sie regelmäßig sämtliche und Sicherheitsvorsichtsmaßnahmen,...

  • Seite 45: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: GB: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten Richtlinien entspricht.
  • Seite 46 Asistencia Técnica. Encontrará el número de cambiados o modificados de alguna manera, teléfono en la página web de Evolution Power o sometidos a un uso no especificado en Tools. Nuestra organización dispone de varios los usos y especificaciones recomendadas.

  • Seite 47: Características Técnicas

    www.evolutionpowertools.com CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS TÉCNICAS DE LA R230DCT R255DCT R300DCT R300DCT+ MÁQUINA 009-0001, 009-0001X, 010-0001, 010-0001X, 012-0001, 012-0001X, 012-0001A, 012-0001AX, Código de producto Reino 009-0002, 009-0002X, 010-0002, 010-0002X, 012-0002, 012-0002X, 012-0002A, 012-0002AX, Unido/UE/AUS 009-0003, 009-0003X, 010-0003, 010-0003X, 012-0003, 012-0003X, 012-0003A, 012-0003AX, 009-0006, 009-0006X...

  • Seite 48: Etiquetas Y Símbolos

    Póngase en contacto con No utilice hojas defectuosas o rotas Evolution Power Tools si necesita substituir las etiquetas. Riesgo elevado de contragolpe Nota: todos o algunos de los siguientes símbolos pueden aparecer en el manual o en...
  • Seite 49 Piedra natural En caso de daños, el enchufe solo se debe sustituir con piezas de repuesto auténticas de USO PROHIBIDO DE ESTA HERRAMIENTA Evolution y debe ser instaladas por un técnico ELÉCTRICA competente. ADVERTENCIA: Este producto es una sierra para hormigón de uso manual y (2.1) INSTRUCCIONES GENERALES DE...
  • Seite 50 www.evolutionpowertools.com eléctrica deben adaptarse a las tomas la herramienta a la fuente de alimentación de corriente. No modifique el enchufe de o a las baterías, o de coger o transportar ningún modo. No utilice adaptadores de la herramienta. El hecho de transportar enchufe con herramientas eléctricas que herramientas eléctricas con el dedo sobre el tienen conexión a tierra.
