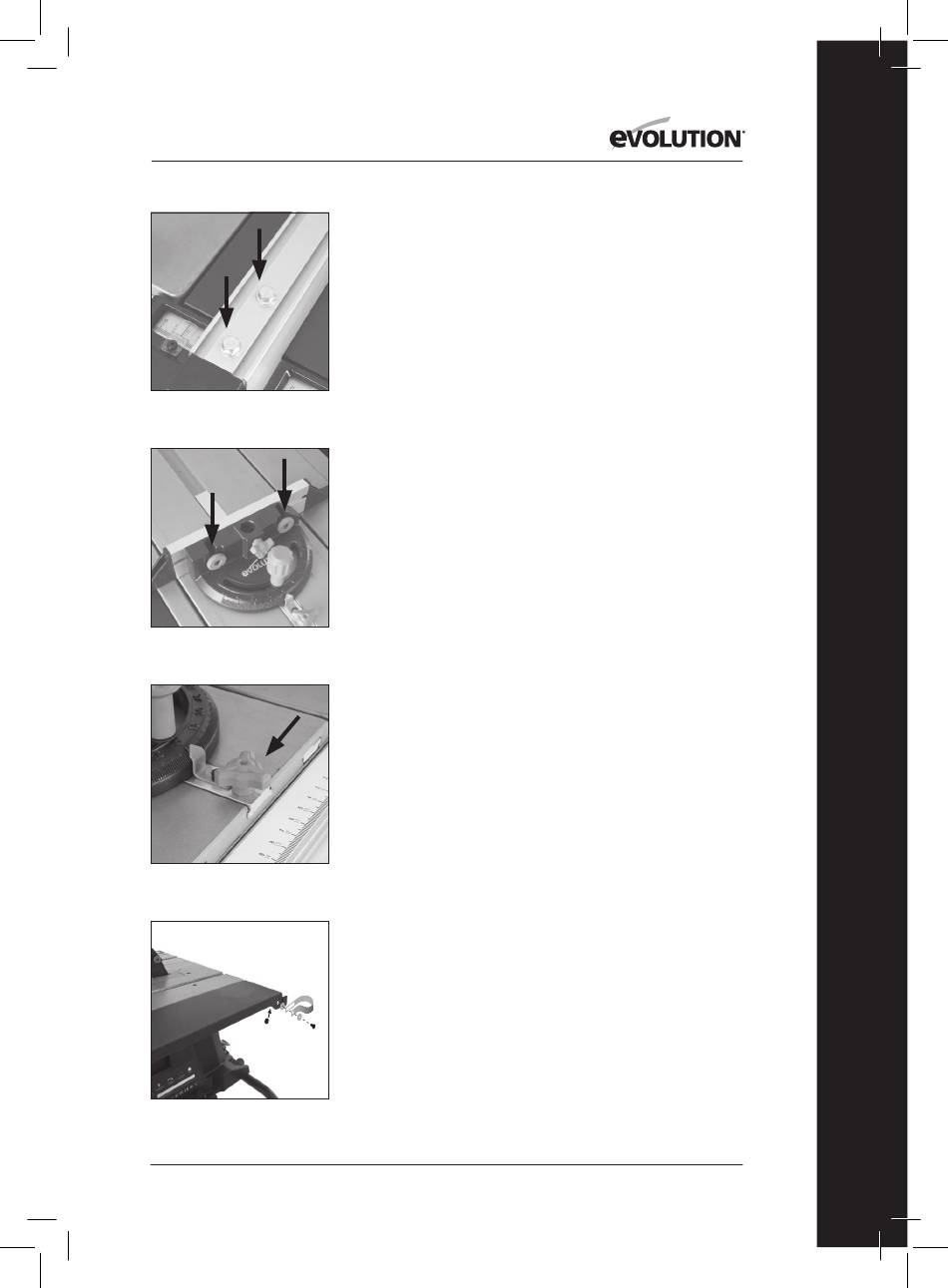

Afb. 21
Afb. 22
Afb. 23
Afb. 24
plaats vast te zetten. (Afb. 20).
• Haak de achterkant van de parallelaanslag geleider over de
achterste parallelaanslagrail.
• Plaats de voorkant van de parallelaanslag over de voorkant
van de parallelaanslagrail, terwijl de hendel in de hoogste
positie staat.
• Duw de hendel naar beneden om de parallelaanslag op zijn
plaats vast te zetten. (Afb. 20).
DE PARALLELAANSLAG CONTROLEREN/AANPASSEN
Nadat deze op de machine werd bevestigd, dient gecontroleerd te
worden of de parallelaanslag evenwijdig is met het zaagblad.
• Til het blad maximaal op.
• Plaats een liniaal of iets vergelijkbaars tegen het zaagblad.
• Beweeg de parallelaanslag tot bij het liniaal en controleer
de evenwijdigheid.
• Eventuele aanpassingen kunnen gebeuren middels
de twee schroeven met hexagonale kop die zich op de
parallelaanslag bevinden. (Afb. 21).
• Draai deze schroeven met behulp van een geschikte sleutel
lichtjes los, en pas de aanslag naar wens aan.
• Draai vast en controleer de parallelaanslag opnieuw zodra
de correcte uitlijning een feit is.
• Laat het blad zakken.
DE VERSTEKGELEIDER
De verstekgeleider aangeduid met 10 heeft een aanpasbare
frontplaat en is voorzien voor een klembeugel aangeduid met 11.
• Plaats de indrukbare klembeugel in de houder in het
hoofdgedeelte van de verstekgeleider.
• Bevestig de frontplaat van de verstekgeleider.
• Schuif de bevestigingsschroeven door de twee (2)
openingen in het verticale vlak van de verstekgeleider en
maak vast met de vleugelmoeren. (Afb. 22).
• De verstekgeleider wordt meestal aan de linkerkant van de
tafel gebruikt en loopt in een omgekeerde T-gleuf in het
tafelblad.
• De verstekgeleider kan op de schuifrail worden bevestigd
door de borgschroef in een opening aan de voorkant van
de schuifrail te draaien. (Afb 23).
STOFAFZUIGING
• Bevestig één uiteinde van de slang aan de beschermkap.
• Maak de klem voor de stofafzuigslang vast aan achterkant
van de rechtertafelverlenging, met behulp van de
bevestigingen aangeduid met F, H en M. (Afb. 24).
• Trek de slang door de klem naar de poort aan de achterzijde
van de machine.
