BET RI EB S - U ND MO N TAG E AN L EI TUN G LG 75 0 - LG 6 00 0
9. Bedieneinheit

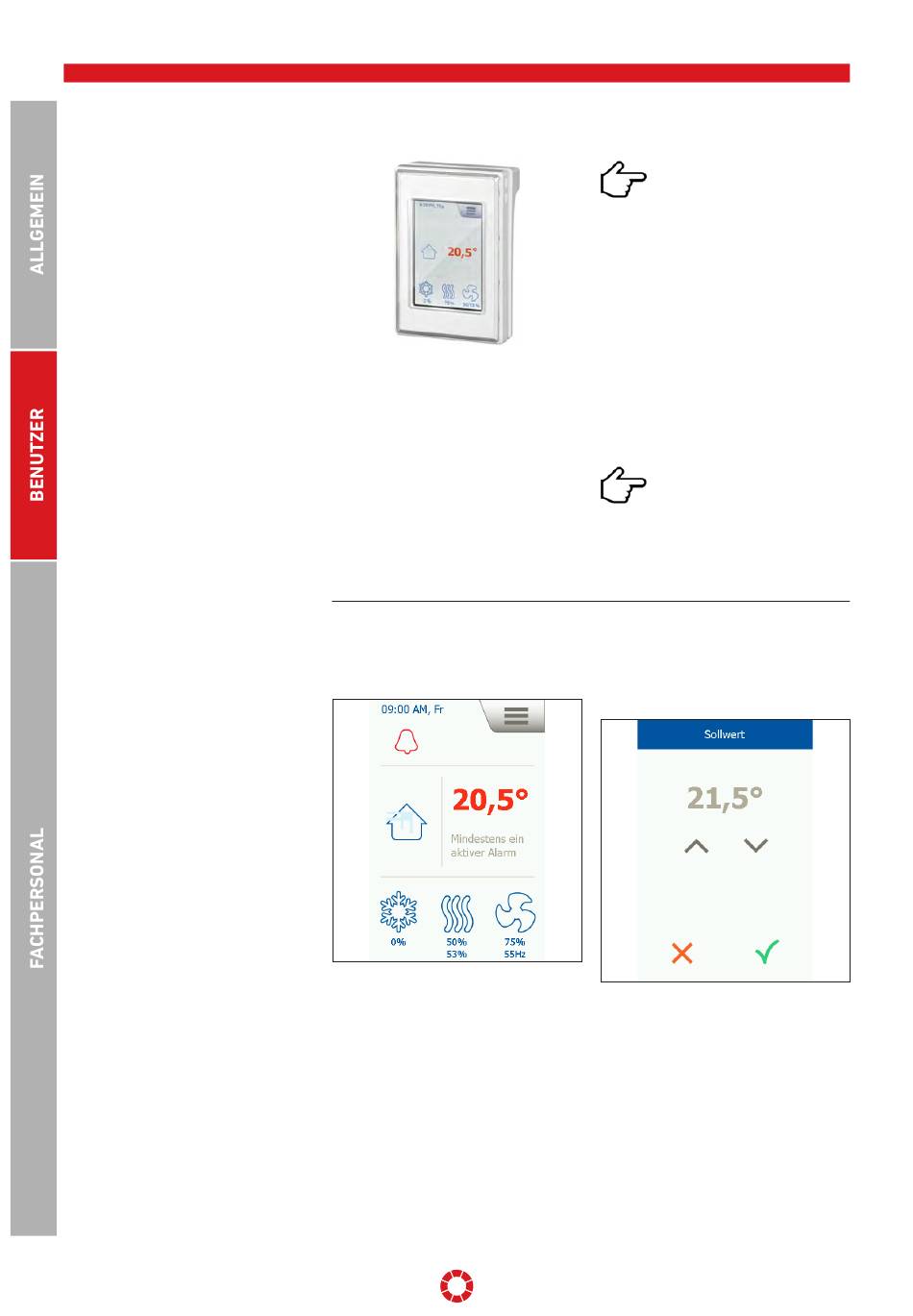

9.1 STARTANSICHT
Produkt: PI-HMI
Typ: 3,5" Farb-Touch-Display
Die Einstellungen am Lüftungsgerät
werden über eine Bedieneinheit vor-
genommen. Zur Ansteuerung und zum
Betrieb des Lüftungsgerätes wird die
Bedieneinheit „PI-HMI" für Aufputz- oder
Unterputzmontage verwendet.
Über das Touch-Display ist eine einfache
Einstellung sichergestellt. Alle wichtigen
Betriebsdaten werden angezeigt.
Über die Startansicht kann auf grund-
legende Funktionen (Lüfterdrehzahl,
Temperatur, Konfiguration) zugegriffen
werden.
1
2
3
5
4
6
1 Uhrzeit und Wochentag werden links
in der obersten Zeile des Displays
angezeigt.
2 Das Hauptmenü kann über das Sym-
bol oben rechts aufgerufen werden.
3 Ein aktiver Alarm wird durch die
Alarmglocke links oben signalisiert.
4 Das Haus-Symbol im mittleren Teil
(links) ermöglicht den Zugriff auf ein
Übersichtsbild des Lüftungsgerä-
tes. Temperatur-, Luftmengen- und
Filterdruckangaben können überprüft
werden.
Die Montage der Bedieneinheit
erfolgt üblicherweise im Wohn-
raum, wobei auf eine geeignete
Positionierung zu achten ist. Auf Grund
von Temperatureinflüssen sind Bereiche
von Wärmequellen, Heizkörpern, Son-
neneinstrahlung etc. zu vermeiden!
PI-HMI ist ein Bedienfeld mit Farb-
Touch-Display und benutzerfreundlicher
grafischer Oberfläche, speziell für die
Steuerung von Lüftungsanlagen.
Das Panel kommuniziert mit PI Air2
über eine Modbus-Schnittstelle, die eine
einfache Installation gewährleistet.
Folgende Änderungen am Lüf-
tungsgerät können über die Be-
dieneinheit PI-HMI eingestellt
werden. Bei aktivem Bildschirmschoner
tippen Sie auf das Touch Display um die
Startansicht zu öffnen.
5 Im rechten mittleren Teil des Displays
wird der Temperatursollwert ange-
zeigt. Durch Klicken auf den Tempe-
raturwert kann der Sollwert geändert
werden.
6 Die Symbole im unteren Teil der Start-
ansicht sind für den Schnellzugriff der
einzelnen Komponenten. Diese können
im Hauptmenü unter Einstellungen
– Startansicht geändert werden und
daher von der Abbildung abweichen.
S EI TE 12
