R&S FSU

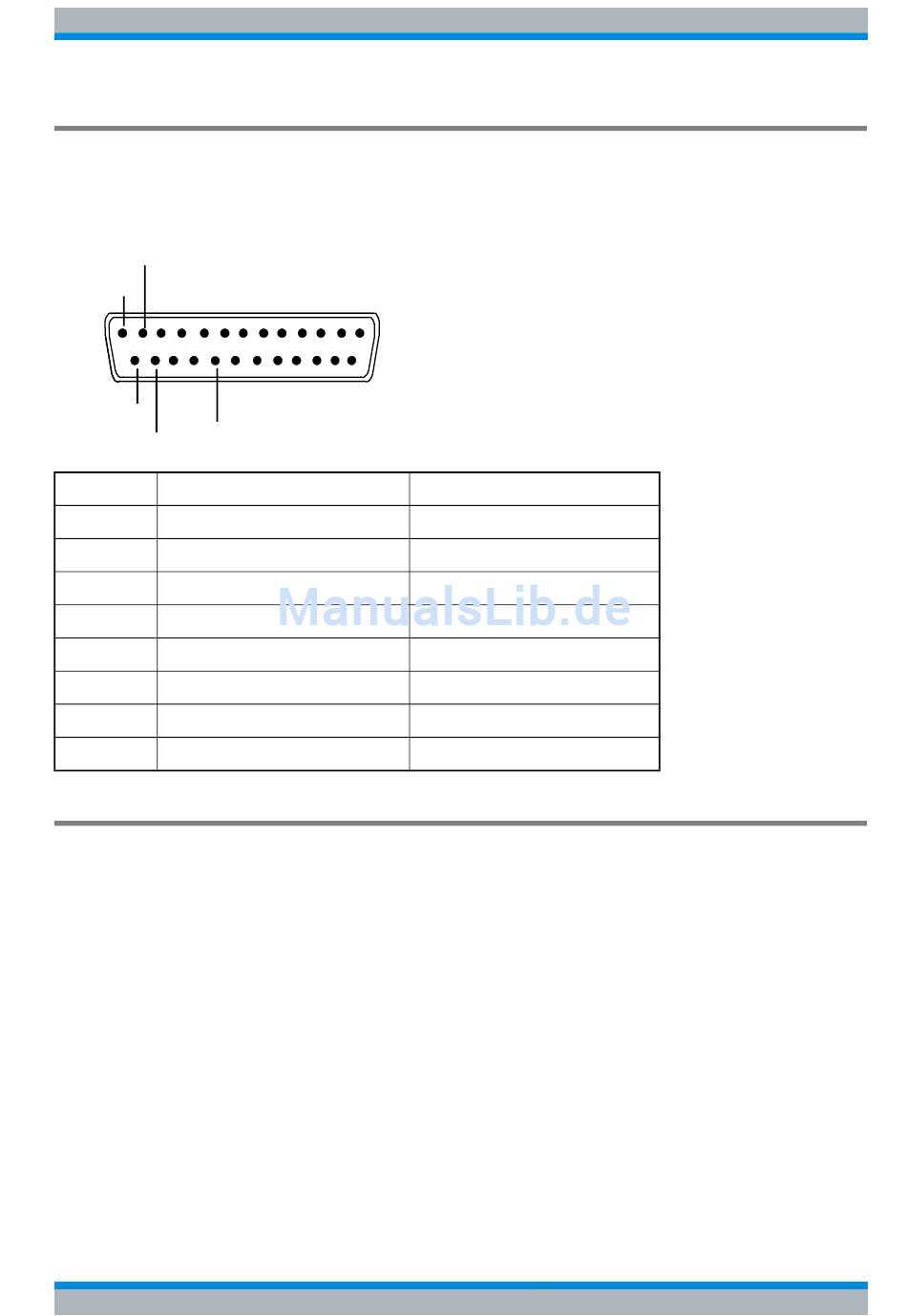

Trigger Port (Option R&S FSP-B28)
Die 25-polige Buchse Trigger Port stellt am Pin 21 ein Signal zur Verfügung, das die
Bereitschaft des Spektrumanalysators für einen neuen Triggerimpuls signalisiert. Dieses
Signal berücksichtigt interne Warte- und Einschwingzeiten des Spektrumanalysators.
GND
+5 V
13
25
+12 V
Pin 21
GND
Pin Signal
1 bis 11 nicht belegt
12 GND
13 Versorgungsspannung +5 V
14 bis 20 reserviert
21 bereit für Triggersignal
22 bis 23 nicht belegt
24 GND
25 Versorgungsspannung +12 V
Referenz-Ein- bzw. Ausgang (REF IN und REF OUT)
Die Buchse REF IN dient als Eingang für ein 10 MHz-Referenzsignal; der notwendige
Eingangspegel ist 0 bis 10 dBm. Die Buchse REF OUT stellt anderen Geräten das interne
10-MHz-Referenzsignal mit 0 dBm Ausgangspegel zur Verfügung.
Im Menü SETUP wird zwischen interner und externer Referenz umgeschaltet.
Bei Betrieb mit externer Referenz wird das externe Referenzsignal von REF IN zur REF OUT
durchgeschleift.
Kompakthandbuch 1313.9617.11 - 01
Anschlüsse an der Rückseite
1
14
Wertebereich
5.2 V ± 0.5 V, max. 30 mA
HIGH: ≥ 1.4 V, LOW: ≤ 0.7 V
+12 V ± 0.5 V, max. 10 mA
Front- und Rückansicht
