Sigma 4-5KRL Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Sigma Anleitungen
  4. Laborzubehör & Laborgeräte
  5. 4-5KRL
  6. Betriebsanleitung

Sigma 4-5KRL Betriebsanleitung

Kühlzentrifuge für robotersteuerung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

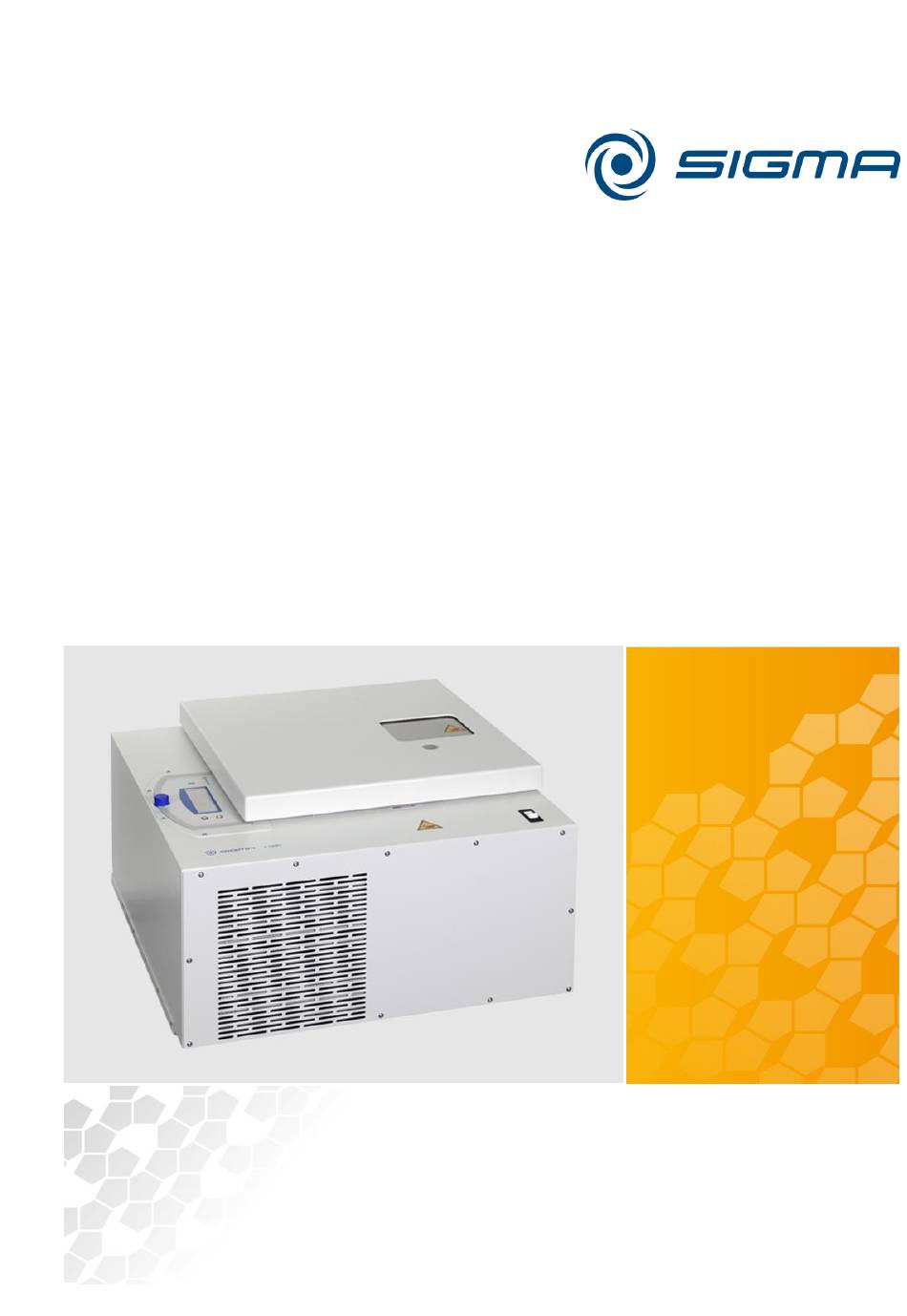

Originalbetriebsanleitung
sb
11/2017
Rev. 1.5 vom 08.05.2020
Sigma 4-5KRL; ; ;
Art.-Nr. 0703301

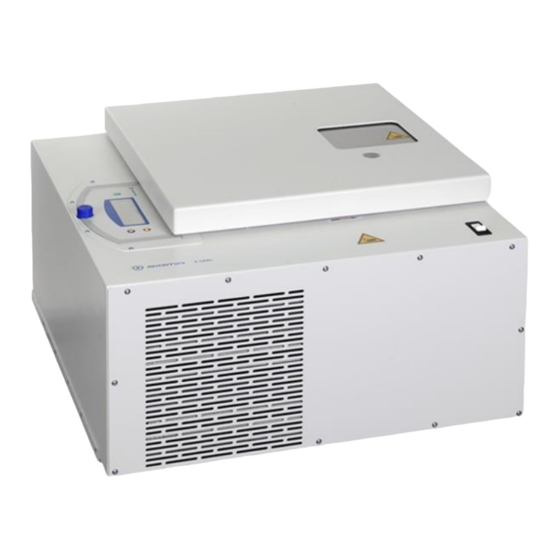

Sigma 4-5KRL
Kühlzentrifuge für
Robotersteuerung
Betriebsanleitung
Zum späteren Gebrauch aufbewahren!
ab Fabrik-Nr. 165039
