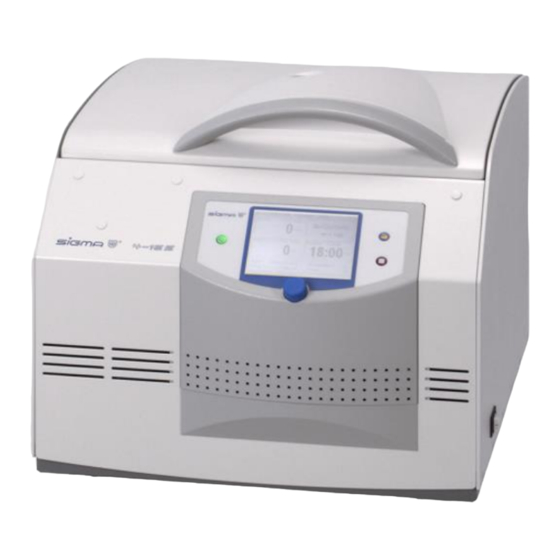

- Seite 1 Originalbetriebsanleitung 07/2012 Rev. 1.19 vom 02.07.2018 Sigma 4-16S; ; Art.-Nr. 0701601 Sigma 4-16S ab Fabriknummer 146094 Laborzentrifuge Betriebsanleitung Zum späteren Gebrauch aufbewahren!
- Seite 2 Laborzentrifuge Sigma 4-16S Version 07/2012, Rev. 1.19 vom 02.07.2018 • sb 2 / 85 Originalbetriebsanleitung, Art.-Nr. 0701601...
- Seite 3 Laborzentrifuge Sigma 4-16S Bei Rückfragen unbedingt folgende Nummern angeben: Auftragsnummer: Fabriknummer: © Copyright by Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode am Harz Germany Tel.: +49 (0) 5522 / 5007-0 Fax: +49 (0) 5522 / 5007-12 Internet: www.sigma-zentrifugen.de E-Mail: info@sigma-zentrifugen.de...
- Seite 4 Laborzentrifuge Sigma 4-16S Version 07/2012, Rev. 1.19 vom 02.07.2018 • sb 4 / 85 Originalbetriebsanleitung, Art.-Nr. 0701601...
-
Seite 5: Inhaltsverzeichnis
Laborzentrifuge Sigma 4-16S Inhaltsverzeichnis Allgemeine Informationen ....................9 Stellenwert der Betriebsanleitung..................9 Bestimmungsgemäße Verwendung .................. 9 Gewährleistung und Haftung ..................... 9 Urheberrecht ........................10 Normen und Vorschriften ....................10 Lieferumfang ........................10 Aufbau und Wirkungsweise ....................11 Aufbau der Zentrifuge ..................... 11 2.1.1... - Seite 6 Laborzentrifuge Sigma 4-16S Inhaltsverzeichnis Lagerung und Transport ....................25 Abmessungen und Gewicht .................... 25 Lagerbedingungen ......................25 Transporthinweise ......................25 Verpackung ........................26 Transportsicherung ......................26 Aufstellung und Anschluss ....................27 Aufstellort ........................27 Energieversorgung ......................27 5.2.1 Anschlussart ......................27 5.2.2...
- Seite 7 Laborzentrifuge Sigma 4-16S Inhaltsverzeichnis Störungen und Fehlersuche ..................... 53 Allgemeine Störungen ..................... 53 7.1.1 Notentriegelung des Deckels ..................54 Tabelle der Fehlermeldungen ..................55 Kontakt im Servicefall ..................... 56 Wartung und Instandhaltung .................... 57 Wartungsarbeiten ......................57 8.1.1 Zentrifuge ........................57 8.1.2...
-
Seite 9: Allgemeine Informationen
Leerzeil e @ 0 \mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 4 /100 Sigma/100 BA Z entrifug en Sig ma ( Standardmodule) /010 Allgemeine Infor mationen/010- 0020 Besti mmungsgemäß e Ver wendung Sigma ------------------------------------------- @ 26\mod_1405318951312_6.doc x @ 191707 @ 2 @ 1 ... -
Seite 10: Urheberrecht
Laborzentrifuge Sigma 4-16S 1 Allgemeine Informationen Pos : 8 /100 Sigma/100 BA Z entrifug en Sig ma ( Standardmodule) /010 Allgemeine Infor mationen/010- 0040 Urheberrec ht Sig ma ----------------------------------------------------------------- @ 26\mod_1405318956858_6.doc x @ 191749 @ 2 @ 1 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Sigma Laborzentrifugen GmbH. -
Seite 11: Aufbau Und Wirkungsweise
Aufbau der Zentrifuge Pos : 17 /100 Sigma/110 BA Zentrifugen Sigma (Pr ojekte) /4- 16S/020 Aufbau und Wir kungs weise/020-0010-0010 Funkti ons- und Bedienelemente 4- 16S @ 29\mod_1405326718119_6.doc x @ 198371 @ 3 @ 1 2.1.1 Funktions- und Bedienelemente 1... -
Seite 12: Typenschild
Laborzentrifuge Sigma 4-16S 2 Aufbau und Wirkungsweise Pos : 19 /100 Sigma/110 BA Zentrifugen Sigma (Pr ojekte) /4- 16S/020 Aufbau und Wir kungs weise/020-0010-0020 T ypensc hild 4-16S @ 29\mod_1405326719019_6.doc x @ 198385 @ 3 @ 1 2.1.2 Typenschild 1... -
Seite 13: Wirkungsweise
Pos : 21 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/020 Aufbau und Wir kungs weise/020-0020 Wirkungs weis e---------------------------------------------------------- @ 26\mod_1405318984194_6.doc x @ 191805 @ 2 @ 1 Wirkungsweise Pos : 22 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/020 Aufbau und Wir kungs weise/020-0020-0010 Prinzi p der Z entrifugati on @ 26\mod_1405318985448_6.doc x @ 191819 @ 3 @ 1 2.2.1... -
Seite 14: Drehzahl, Radius, Relative Zentrifugalbeschleunigung
2 Aufbau und Wirkungsweise Pos : 26 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/020 Aufbau und Wir kungs weise/020-0020-0020- 0010 Dr ehzahl, R adius , R elati ve Zentrifugalbesc hl eunigung @ 26\mod_1405318988082_6.doc x @ 191847 @ 4 @ 1 ... -
Seite 15: Sicherheit
Sicherheit Pos : 32 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0010 Besc hilderung des Geräts ( auß er 2-16KL, 3- 16KL, 3-30KS, 4-16S) @ 30\mod_1405404002477_6.doc x @ 203919 @ 2 @ 1 Beschilderung des Geräts An allen von Sigma gefertigten Zentrifugentypen werden die nachfolgend beschriebenen Beschilderungen verwendet. -
Seite 16: Symbol- Und Hinweiserklärungen
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 35 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0020 Symbol- und Hi nweis er klär ung en @ 26\mod_1405319013955_6.doc x @ 191945 @ 2 @ 1 ... -
Seite 17: Verantwortung Des Betreibers
Laborzentrifuge Sigma 4-16S 3 Sicherheit Pos : 37 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0030 Ver antwortung des Betrei bers @ 26\mod_1405319015364_6.doc x @ 191959 @ 2 @ 1 Verantwortung des Betreibers Der Betreiber verpflichtet sich, nur geeignetes Personal an der Zentrifuge arbeiten zu lassen (s. -
Seite 18: Sicherheitshinweise
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 46 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0020 M ec hanisc he Sic her heit (auß er 1-16/1-16K/1-7) @ 26\mod_1405319024314_6.doc x @ 192057 @ 3 @ 1 ... -
Seite 19: Brandschutz
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 50 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0040 C hemis che und bi ologisc he Sic her hei t @ 26\mod_1405319028141_6.doc x @ 192099 @ 3 @ 1 ... -
Seite 20: Sicherheitshinweise Zur Zentrifugation
Laborzentrifuge Sigma 4-16S 3 Sicherheit Pos : 52 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0050 Sicherheits hi nweis e z ur Z entrifug ation @ 26\mod_1405319029632_6.doc x @ 192113 @ 3 @ 1 3.6.5 Sicherheitshinweise zur Zentrifugation Die nachfolgenden Hinweise sind vor jeder Zentrifugation zu beachten: •... -
Seite 21: Sicherheit Von Rotoren Und Zubehör
Laborzentrifuge Sigma 4-16S 3 Sicherheit Pos : 56 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0070 Sicherheit von R otoren und Zubehör @ 44\mod_1470119200568_6.doc x @ 437003 @ 3 @ 1 3.6.7 Sicherheit von Rotoren und Zubehör Pos : 57 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0070- 0010 Lebens dauer @ 26\mod_1405319032612_6.doc x @ 192141 @ 3 @ 1 3.6.7.1... -
Seite 22: Kennzeichnung
Laborzentrifuge Sigma 4-16S 3 Sicherheit Pos : 59 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0060-0070- 0020 Kennz eichnung @ 44\mod_1470119283352_6.doc x @ 437020 @ 4 @ 1 3.6.7.2 Kennzeichnung Jeder Rotor und jeder Becher wird bei der Herstellung mit einer Chargen- nummer versehen, die Rückschlüsse auf den Fertigungsprozess und die... -
Seite 23: Sicherheitseinrichtungen
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 68 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0070-0041 Sc hutzleiterpr üfung ohne Potenti alausgleic hssc hraube @ 27\mod_1405319044593_6.doc x @ 192253 @ 3 @ 1 3.7.4... -
Seite 24: Verhalten Bei Gefahren Und Unfällen
Laborzentrifuge Sigma 4-16S 3 Sicherheit Pos : 74 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/030 Sic her heit/030-0080 Ver halten bei Gefahren und Unfäll en @ 27\mod_1405319051188_6.doc x @ 192323 @ 2 @ 1 Verhalten bei Gefahren und Unfällen •... -
Seite 25: Lagerung Und Transport
Lagerung und Transport Pos : 80 /100 Sigma/110 BA Zentrifugen Sigma (Pr ojekte) /4- 16S/040 Lagerung und Tr ans port/040-0010 Abmess ungen und Gewic ht 4- 16S @ 29\mod_1405326731311_6.doc x @ 198399 @ 2 @ 1 Abmessungen und Gewicht Sigma 4-16S Höhe:... -
Seite 26: Verpackung
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 88 /100 Sigma/110 BA Zentrifugen Sigma (Pr ojekte) /4- 16S/040 Lagerung und Tr ans port/040-0050 Trans portsic herung 4- 16S - Ü berschrift @ 29\mod_1405326733543_6.doc x @ 198441 @ 2 @ 1 Transportsicherung Pos : 89 /100 Sigma/110 BA Zentrifugen Sigma (Pr ojekte) /4- 16S/040 Lagerung und Tr ans port/040-0051 Trans portsic herung 4- 16S - T ext @ 36\mod_1434606412183_6.doc x @ 263975 @ @ 1... -
Seite 27: Aufstellung Und Anschluss
Pos : 95 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/050 Aufstellung und Ans chl uss/050- 0020 Energievers orgung------------------------------------------------------ @ 27\mod_1405319175630_6.doc x @ 192407 @ 2 @ 1 Energieversorgung Pos : 96 /100 Sigma/100 BA Zentrifugen Sigma (Standar dmodule)/050 Aufstellung und Ans chl uss/050- 0020-0012 Ansc hl uss art (Festkabel+Sc hutzs chalter) @ 7\mod_1306312098369_6.doc x @ 43503 @ 3 @ 1 5.2.1... -
Seite 28: Betrieb
6.2.2 Einsetzen von Rotoren und Zubehör Pos : 109 /100 Sig ma/110 BA Z entrifugen Sig ma (Proj ekte)/4-16S/060 Betri eb/060-0020-0020- 0010 Ei nsetzen ei nes Rotors 4- 16S @ 29\mod_1405326759108_6.doc x @ 198483 @ 4 @ 1 6.2.2.1 Einsetzen eines Rotors •... -
Seite 29: Einsetzen Eines Winkelrotors Mit Hermetikdeckel
Laborzentrifuge Sigma 4-16S 6 Betrieb Achtung beim Betreiben von Rotoren für Mikrotiterplattenformate: Die Plattenhalter dürfen nur zusammen mit den Platten in die Becher eingesetzt werden. VORSICHT Die Deckelschraube dient nur zur Befestigung des Deckels auf dem Rotor, nicht zum Fixieren des Rotors auf der Motorwelle. -
Seite 30: Einsetzen Von Zubehör
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 113 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/060- 0020-0020-0032 Eins etzen von Z ubehör 4+6plätzig 4- 16S und 4- 16KS/KH S @ 27\mod_1405319207709_6.doc x @ 192533 @ 4 @ 1 ... - Seite 31 Laborzentrifuge Sigma 4-16S 6 Betrieb Zentrifugieren mit geringerer Kapazität • Probengefäße rotationssymmetrisch aufteilen, so dass die Becher und deren Aufhängung gleichmäßig belastet werden. • Die Beladung von Winkelrotoren auf nur einer Achse ist unzulässig. zulässig unzulässig Abb. 9: Zulässige und unzulässige Beladung von Winkel- und Ausschwingrotoren (Beispiele) Pos : 114 /010 Uni vers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.doc x @ 103 @ @ 1...
-
Seite 32: Adapter
Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 117 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/060- 0020-0020-0051 Gefäß e ( 4-16S, 4-16KS, 4-16KHS) @ 56\mod_1521541840863_6.doc x @ 559981 @ 4 @ 1 ... -
Seite 33: Steuerung Spincontrol S
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 119 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030 Spinc ontrol S Steuer ung---------------------------------------------- @ 27\mod_1405320192364_6.doc x @ 193107 @ 2 @ 1 ... -
Seite 34: Manueller Betrieb
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 122 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020 M anuell er Betri eb @ 27\mod_1405320198028_6.doc x @ 193149 @ 3 @ 1 ... -
Seite 35: Menü Standard
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 131 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0053 M enü Standard -ohne T emp @ 27\mod_1405320207932_6.doc x @ 193261 @ 4 @ 1 ... - Seite 36 Laborzentrifuge Sigma 4-16S 6 Betrieb Dauerbetrieb Im Dauerbetrieb ist die Laufzeit der Zentrifuge unbegrenzt und muss manuell beendet werden. Die Zentrifuge beschleunigt während des Dauerlaufs bis zur eingestellten Drehzahl. • Das Feld Laufzeit auswählen und Funktionsknopf drücken. Die Anzeige blinkt im aktivierten Status.
- Seite 37 Laborzentrifuge Sigma 4-16S 6 Betrieb • Durch Drücken des Funktionsknopfes werden die Daten übernommen. Abb. 13: Rotorauswahlliste, hier für einen Ausschwingrotor Automatische Rotorerkennung Die Zentrifuge erkennt den aktuell benutzten Rotor automatisch. • Wird ein anderer als der vorgewählte Rotor erkannt, zu dem es keine unterschiedlichen Becher gibt, wird die Rotoreingabe automatisch angepasst.
- Seite 38 Laborzentrifuge Sigma 4-16S 6 Betrieb Progr.: Programmliste Das Feld zeigt im Standardmenü das momentan geladene Programm an. Nach Auswahl des Feldes wird die Programmliste angezeigt (zum Arbeiten mit Programmen Kapitel 6.3.3 - "Programmbetrieb"). Abb. 14: Programm-Auswahlliste Fortschrittsanzeige Die Fortschrittsanzeige gewährt einen schnellen Überblick über die Restlaufzeit der laufenden Zentrifugation.
-
Seite 39: Menü Prozessbibliothek
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 133 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0056 M enü Prozes sbi bliothek - ohne T emp @ 27\mod_1405320210731_6.doc x @ 193289 @ 4 @ 1 6.3.2.6... -
Seite 40: Menü Parameter
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 135 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0063 M enü Parameter - ohne Temp @ 27\mod_1405320224202_6.doc x @ 193345 @ 4 @ 1 ... - Seite 41 Laborzentrifuge Sigma 4-16S 6 Betrieb Die Laufüberwachung vergleicht die Drehzahlwerte des aktuellen Laufs mit in der Steuerung hinterlegten Vergleichswerten und gibt nach jedem Lauf eine entsprechende Meldung aus. Die Laufzeit gilt als fehlerhaft, wenn der Lauf vorzeitig abgebrochen wurde. Abb. 18: Beispiel einer Meldung zur Laufüberwachung Wird die Laufüberwachung in Kombination mit freien Beschleunigungs-...
- Seite 42 Laborzentrifuge Sigma 4-16S 6 Betrieb Sperren Um ein unberechtigtes Bedienen der Zentrifuge zu verhindern, können folgende Funktionen gesperrt werden: • Programm speichern (Level 01) • Parameteränderung, Kurzzeitbetrieb (Level 02) • Programm laden (Level 03) • Starttaste (Level 04) Sperren einer Funktion •...
-
Seite 43: Menü Setup
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 137 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0071 M enü Setup -ohne T emp @ 27\mod_1405320226885_6.doc x @ 193373 @ 4 @ 1 ... - Seite 44 Laborzentrifuge Sigma 4-16S 6 Betrieb Anzeige Sprache Die Steuerung kann in verschiedenen Sprachen bedient werden. Bei versehentlicher Einstellung einer unbekannten Sprache kann aus jeder Anzeige heraus die Sprache gewechselt werden: • Stopptaste drücken und gedrückt halten. • Funktionsknopf eine Raste nach links und anschließend eine Raste nach rechts drehen.
- Seite 45 Laborzentrifuge Sigma 4-16S 6 Betrieb Name In diesem Feld wird der Zentrifuge eine Identifikation zugeordnet. • Die Buchstaben und Zeichen können eingegeben werden, wenn der Cursor im Textfeld blinkt. Durch Drehen des Funktionsknopfes wird der entsprechende Buchstabe ausgewählt, durch Drücken wird die Eingabe bestätigt.
-
Seite 46: Menü Kurve
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 139 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0080 M enü Kur ve @ 27\mod_1405320228169_6.doc x @ 193387 @ 4 @ 1 ... -
Seite 47: 6.3.2.10 Menü Hilfe
Laborzentrifuge Sigma 4-16S 6 Betrieb Einschränkungen • Brems- und Beschleunigungskurven dürfen sowohl Intervalle mit positiver und negativer Steigung als auch mit Steigung 0 enthalten. • Die Steigung der Kurvenintervalle darf mind. 1 min /sec und max. 1000 min /sec betragen. -
Seite 48: 6.3.2.11 Kontraständerung
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 143 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0020-0101 Kontr aständerung -ohne Temp @ 27\mod_1405320233754_6.doc x @ 193443 @ 4 @ 1 ... -
Seite 49: Programm Speichern
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 147 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0030-0011 Programm speic her n - ohne T emp @ 27\mod_1405320239360_6.doc x @ 193499 @ 4 @ 1 ... -
Seite 50: Programm Ausführen
Laborzentrifuge Sigma 4-16S 6 Betrieb Abb. 25: Laden eines Programms Pos : 150 /010 Uni vers almodul e/ Leerz eile @ 0\mod_1202116244500_0.doc x @ 112 @ @ 1 Pos : 151 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0030-0030 Programm ausführen @ 27\mod_1405320243642_6.doc x @ 193541 @ 4 @ 1 ... -
Seite 51: Automatische Programmrotation
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 155 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0030-0051 Automatis che Programmrotation - ohne T emp @ 27\mod_1405320250004_6.doc x @ 193597 @ 4 @ 1 ... -
Seite 52: Optionen Zur Ein- Und Ausgabe Von Daten
Laborzentrifuge Sigma 4-16S 6 Betrieb Pos : 157 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/060 Betrieb_Spi nc ontr ol L+S/Spinc ontrol S (Z ent7)/060- 0030-0040 Opti onen z ur Ein- und Ausgabe von D aten (auß er 8KS) @ 27\mod_1405320251483_6.doc x @ 193611 @ 3 @ 1 ... -
Seite 53: Störungen Und Fehlersuche
Laborzentrifuge Sigma 4-16S 7 Störungen und Fehlersuche Pos : 162 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/070 Störungen und F ehl ersuche/070 Störungen und F ehl ersuche============================= @ 28 \mod_1405320576072_6.doc x @ 194661 @ 1 @ 1 ... -
Seite 54: Notentriegelung Des Deckels
Laborzentrifuge Sigma 4-16S 7 Störungen und Fehlersuche Pos : 165 /100 Sig ma/110 BA Z entrifugen Sig ma (Proj ekte)/4-16S/070 Stör ungen und F ehl ersuche/070-0010- 0010 N otentriegel ung 4-16S @ 29\mod_1405326804117_6.doc x @ 198511 @ 3 @ 1 7.1.1 Notentriegelung des Deckels Bei z. -
Seite 55: Tabelle Der Fehlermeldungen
Laborzentrifuge Sigma 4-16S 7 Störungen und Fehlersuche Pos : 167 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/070 Störungen und F ehl ersuche/070-0020 T abell e der F ehler meldung en @ 28\mod_1405320582996_6.doc x @ 194759 @ 2 @ 1 ... -
Seite 56: Kontakt Im Servicefall
Tel. +49 (0) 55 22 / 50 07-44 44 E-mail: support.lab@sigma-zentrifugen.de außerhalb Deutschlands: Setzen Sie sich mit unserer Vertretung Ihres Landes in Verbindung. Die Adresse finden Sie unter www.sigma-zentrifugen.de [Vertriebspartner] • Bei Inanspruchnahme des Kundendienstes stets den Zentrifugentyp und die Fabriknummer angeben. -
Seite 57: Wartung Und Instandhaltung
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 172 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080 Wartung und Instandhaltung ========================= @ 28\mod_1405320612731_6.doc x @ 194787 @ 1 @ 1 Wartung und Instandhaltung Zentrifuge, Rotor und Zubehör sind hohen mechanischen Belastungen aus-... -
Seite 58: Zubehör
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 177 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0010- 0020 Zubehör (auß er 8K) @ 28\mod_1405320618247_6.doc x @ 194843 @ 3 @ 1 8.1.2 Zubehör... -
Seite 59: Rotor, Becher Und Vielfachträger
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 181 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0010- 0030 Rotor, Bec her und Vi elfac htr äger ( auß er Basic) @ 28\mod_1405320621063_6.doc x @ 194871 @ 3 @ 1 ... -
Seite 60: Tragbolzen
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 183 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0010- 0040 Tragbolz en (außer 2-6, 2-6E, 2-7, 2-16P, 2- 16KL) @ 28\mod_1405320624792_6.doc x @ 194913 @ 3 @ 1 ... -
Seite 61: Glasbruch
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 185 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0010- 0060 Glasbr uch @ 28\mod_1405320623434_6.doc x @ 194899 @ 3 @ 1 8.1.5 Glasbruch Bei Glasbruch müssen sämtliche Splitter sofort und vollständig (z.B. mit einem Staubsauger) entfernt werden. -
Seite 62: 8.2.1 Autoklavieren
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 189 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0020- 0010 Autoklavi eren @ 28\mod_1405320627440_6.doc x @ 194941 @ 3 @ 1 8.2.1 Autoklavieren Die Lebensdauer des Zubehörs hängt primär von der Häufigkeit des Auto- klavierens und der Benutzung ab. -
Seite 63: Instandhaltungsarbeiten
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 191 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0030 Ins tandhaltungs arbeiten @ 28\mod_1405320628810_6.doc x @ 194955 @ 2 @ 1 Instandhaltungsarbeiten Bei Instandhaltungsarbeiten, die die Entfernung der Verkleidung erfordern, besteht die Gefahr eines elektrischen Schlags oder mechanischer Verletzungen. - Seite 64 Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Wartungsvertrag für Sigma Zentrifugen Mit dem Wartungsvertrag bietet die Firma Sigma Laborzentrifugen GmbH eine Dienstleistung an, die über die Pflege und Wartung des Anwenders hinaus einen zuverlässigen Betrieb der Zentrifuge gewährleistet. Eine vertragliche Wartung durch unserer Serviceteam beinhaltet die Inspektion der Sigma Laborzentrifugen gemäß...
-
Seite 65: Rücksendung Defekter Teile
Laborzentrifuge Sigma 4-16S 8 Wartung und Instandhaltung Pos : 193 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/080 War tung und Instandhaltung/080-0040 R üc ks endung defekter T eile @ 28\mod_1405320630226_6.doc x @ 194969 @ 2 @ 1 ... - Seite 66 HINWEIS Die Formulare stehen online als Formular-Download zur Verfügung unter www.sigma-zentrifugen.de [Service] [Instandsetzung und Reparatur]. Pos : 194 /010 Uni vers almodul e/Abs chnitts wec hs el @ 0 \mod_1202124514062_0.doc x @ 416 @ @ 1 Pos : 195 /010 Uni vers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.doc x @ 103 @ @ 1 Version 07/2012, Rev.
-
Seite 67: Entsorgung
Pos : 197 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/090 Entsorgung/090-0010 Entsorgung der Z entrifuge---------------------------------------------- @ 28\mod_1405320660029_6.doc x @ 194997 @ 2 @ 1 Entsorgung der Zentrifuge • Sigma Zentrifugen sind gemäß Richtlinie 2002/96/EG mit nebenstehen- dem Symbol gekennzeichnet. Es bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. •... -
Seite 68: 10 Technische Daten
10 Technische Daten Pos : 203 /100 Sig ma/110 BA Z entrifugen Sig ma (Proj ekte)/4-16S/100 T echnisc he D aten/100 T ec hnis che D aten 4- 16S - Text ============================ @ 29\mod_1405326860798_6.doc x @ 198525 @ @ 1... -
Seite 69: Technische Dokumentation
Laborzentrifuge Sigma 4-16S 10 Technische Daten Pos : 208 /100 Sig ma/100 B A Z entrifugen Sig ma (Standardmodul e)/100 T ec hnisc he D aten/100- 0020 Technisc he Dokumentation @ 28\mod_1405320681369_6.doc x @ 195053 @ 2 @ 1 ... -
Seite 70: 11 Anhang
Laborzentrifuge Sigma 4-16S 11 Anhang Pos : 211 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/110 Anhang/110 Anhang===================================== @ 28\mod_1405320699310_6.doc x @ 195067 @ 1 @ 1 11 Anhang Pos : 212 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/110 Anhang/110-0010 Z ubehör programm (ohne T abell e, mit Hinweis Beil agebl ätter) @ 56\mod_1523438203637_6.doc x @ 560423 @ 2 @ 1 ... -
Seite 71: Drehzahl-Schwerefeld-Diagramm
Laborzentrifuge Sigma 4-16S 11 Anhang Pos : 216 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/110 Anhang/110-0020 Dr ehz ahl-Sc hwer efeld-Diagr amm @ 28\mod_1405320705642_6.doc x @ 195151 @ 2 @ 1 11.2 Drehzahl-Schwerefeld-Diagramm Abb. 34: Drehzahl-Schwerefeld-Diagramm Pos : 217 /010 Uni vers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.doc x @ 103 @ @ 1... -
Seite 72: Beschleunigungs- Und Bremskurven
Laborzentrifuge Sigma 4-16S 11 Anhang Pos : 218 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/110 Anhang/110-0031 Beschl eunigungs- und Brems kur ven Spinc ontrol S @ 28\mod_1405320708834_6.doc x @ 195179 @ 2 @ 1 11.3 Beschleunigungs- und Bremskurven... - Seite 73 Laborzentrifuge Sigma 4-16S 11 Anhang Abb. 37: Diagramm der linearen Kurven Abb. 38: Diagramm der quadratischen Kurven Pos : 219 /010 Uni vers almodul e/Seitenwechs el @ 0\mod_1202116244312_0.doc x @ 103 @ @ 1 Version 07/2012, Rev. 1.19 vom 02.07.2018 • sb 73 / 85 Originalbetriebsanleitung, Art.-Nr.
-
Seite 74: Tabelle: Lebensdauer Von Rotoren Und Zubehör
Nach 50.000 Zyklen ist der Rotor aus Sicherheitsgründen zu verschrotten. Rotor / Zyklen Lebensdauer Autoklavieren passend in Zentrifuge Bemerkungen Becher ("Exp.Date") ohne Gravur, 4-15C, 4K15C, 4-16, 4-16S, nur "Spincontrol 9100 15.000 4-16K, 4-16KS, 6-15, 6K15, professional" und 6-16, 6-16K "Spincontrol S" 11026 7 Jahre... -
Seite 75: Beständigkeitstabelle
Laborzentrifuge Sigma 4-16S 11 Anhang Pos : 222 /100 Sig ma/100 BA Z entrifugen Sig ma (Standardmodul e)/110 Anhang/110-0050 Beständigkeits tabelle @ 28\mod_1405320711439_6.doc x @ 195207 @ 2 @ 1 11.5 Beständigkeitstabelle Die Angaben beziehen sich auf Beständigkeiten bei 20°C. - Seite 76 Laborzentrifuge Sigma 4-16S 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Chromalaun KCr(SO gesättigt Chromsäure Cyclohexanol Decan Dichlormethan – Dieselöl Dimethylanilin Dimethylformamid (DMF) Dimethylsulfoxid (DMSO) Dioxan Eisen-(II)-chlorid FeCl gesättigt Essigsäure Essigsäure Essigsäuremethylester Ethanol...
- Seite 77 Laborzentrifuge Sigma 4-16S 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Kaliumpermanganat KMnO Kupfersulfat CuSO x 5H Magnesiumchlorid MgCl Methanol Methylethylketon (MEK) Milchsäure – Mineralöl Natriumbisulfit NaHSO Natriumcarbonat Natriumchlorid NaCl Natriumhydroxid NaOH Natriumhydroxid...
- Seite 78 Laborzentrifuge Sigma 4-16S 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Schwefelsäure Schwefelsäure rauchend Schwefelwasserstoff Silbernitrat AgNO Styrol – Talg Tetrachlorkohlenstoff (TETRA) Tetrahydrofuran (THF) Tetrahydronaphtalin Thionylchlorid Toluol – Transformatorenöl Trichlorethan – Urin –...
-
Seite 79: Eg-Konformitätserklärung
Laborzentrifuge Sigma 4-16S 11 Anhang Pos : 224 /100 Sig ma/110 BA Z entrifugen Sig ma (Proj ekte)/4-16S/110 Anhang/110-0060 Konfor mitäts er klär ung 4-16S @ 29\mod_1405326871010_6.doc x @ 198567 @ 2 @ 1 11.6 EG-Konformitätserklärung Version 07/2012, Rev. 1.19 vom 02.07.2018 • sb 79 / 85 Originalbetriebsanleitung, Art.-Nr. - Seite 80 Laborzentrifuge Sigma 4-16S 11 Anhang === Ende der Liste für T extmar ke Inhalt === Version 07/2012, Rev. 1.19 vom 02.07.2018 • sb 80 / 85 Originalbetriebsanleitung, Art.-Nr. 0701601...
-
Seite 81: 12 Index
Laborzentrifuge Sigma 4-16S Index 12 Index Beständigkeitstabelle ......... 75 Bestimmungsgemäße Verwendung ..... 9 Abholauftrag ..........66 Betriebssicherheit ........58 Abmessungen ..........25 Betriebsspannung ........27 Abweichende Lebensdauer von Rotoren und Brandschutz ..........19 Zubehör ..........21 Bremskurve .......... 37, 46 Adapter .......... - Seite 82 Laborzentrifuge Sigma 4-16S Index Geräuschpegel .......... 68 Gewährleistung und Haftung ......9 EG-Konformitätserklärung ......79 Gewicht ............25 Eingangssicherung ......12, 68 Glasbruch ..........61 Einlagerung ..........25 Glassplitter ..........61 Einsatzort ............. 9 Gummieinsätze .......... 32 Einschalten ..........28 Einsetzen eines Rotors ......
- Seite 83 Laborzentrifuge Sigma 4-16S Index Lagerung und Transport......25 Laufüberwachung ........40 Parameterfehler ......... 55 Laufzeit ............35 Parametermenü ......... 40 Laufzeit ab Solldrehzahl ......43 Pathogene Substanzen ....19, 57, 61 Lauge ..........20, 57, 58 Pflege durch den Benutzer ......57 Lebensdauer des Zubehörs .......
- Seite 84 Laborzentrifuge Sigma 4-16S Index Rücksendung defekter Teile ...... 65 Symbol- und Hinweiserklärungen ....16 Rücksendung von Zentrifugen, Ersatzteilen System ............44 oder Zubehör .......... 65 Systemfehler ........53, 55 RZB ............35 Systemkontrolle ......... 23 Säure ..........20, 57, 58 Tabelle Schließen des Deckels.......
- Seite 85 Zentrifugentyp ........56, 63 Warnsignal ..........45 Zentrifugieren mit geringerer Kapazität ..31 Wartungsarbeiten........57 Zentrifugieren mit unterschiedlichen Wartungsvertrag für Sigma Zentrifugen ..64 Gefäßgrößen .......... 30 Wichtige Sachverhalte ....... 16 Zubehör, Reinigung und Pflege ....58 Wirkungsweise ........... 13 Zugelassene Rotoren und Zubehörteile 18, 20...
