Hitachi RASC-H(V)RNME Handbuch Seite 23

2 Geräteinstallation

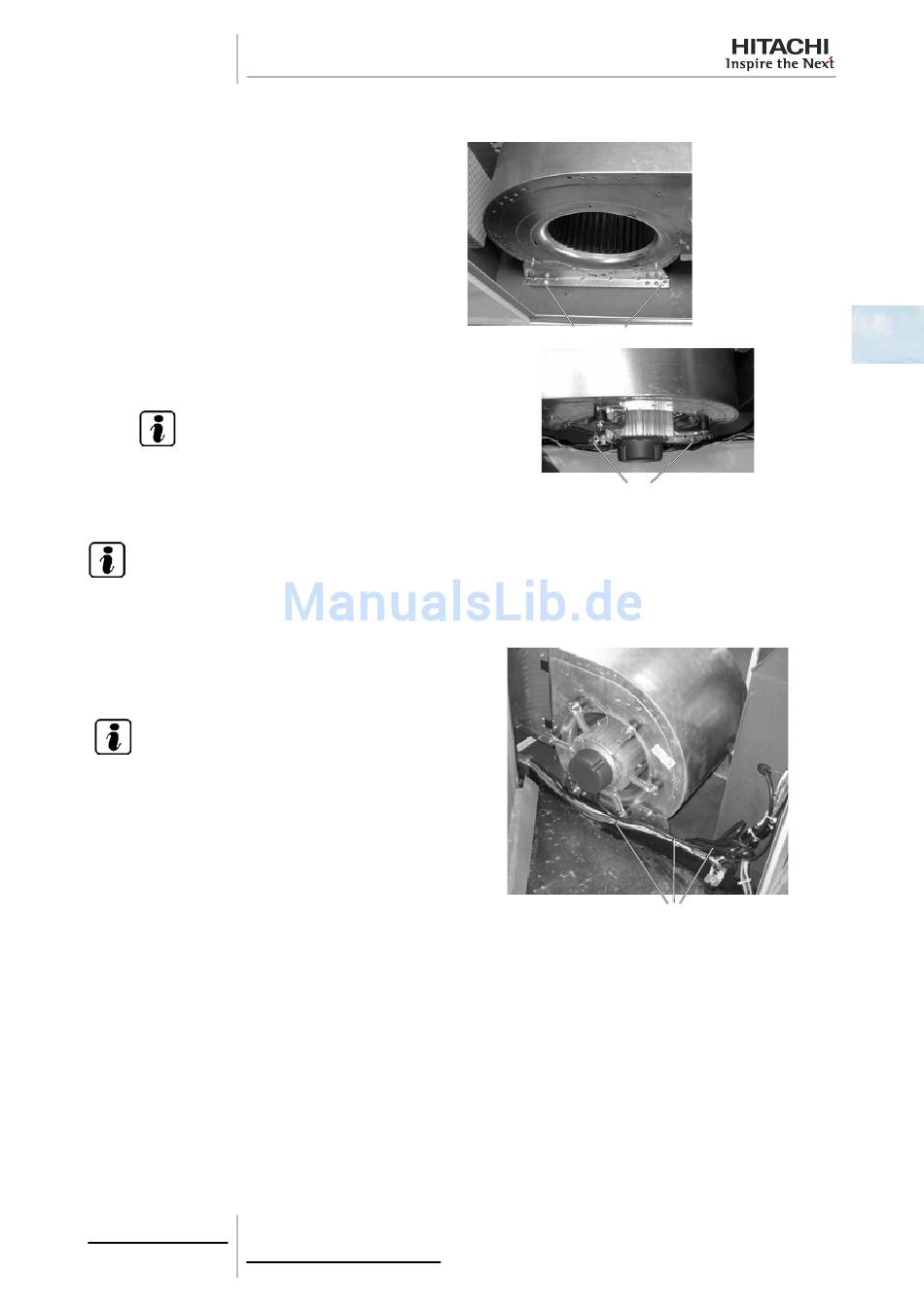

2 Entfernen Sie die vier Schrauben des Fußes der Lüftereinheit:
Entfernen Sie die Wartungsklappe des Lüfters, und
-
schrauben Sie die zwei (2) Befestigungsschrauben
an einer Seite des Lüfterfußes ab.
- Entfernen Sie die hintere Wartungsklappe, und
schrauben Sie die zwei (2) Befestigungsschrauben
an der anderen Seite des Lüfterfußes ab.
H I N W E I S
Für das Entfernen der Befestigungsschrauben
ist an dieser Seite wenig Platz vorhanden. Ver-
wenden Sie Steckschlüssel oder Gelenkschlüs-
sel, um die Arbeit zu erleichtern.
H I N W E I S
Bewahren Sie die zwei (2) Unterlegscheiben von jeder Schraube auf, um sie beim Wiedereinbau zu verwenden.
3 Schneiden Sie - wenn nötig - die Kabelbinder von der
Position der hinteren Wartungsklappe aus durch, damit
das RASC-Gerät ohne Probleme bewegt werden kann.
H I N W E I S
Verwenden Sie beim Wiedereinbau erneut Kabelbin-
der, um einen Kontakt der Kabel mit der Abflusswanne
zu verhindern.
13
SMDE0058 rev.0 - 04/2012
Schrauben
Schrauben
Kabelbinder
2
