10 Wartung

10.2.23 Ausbau der PCB

G E FA H R
• Elektrische Stromschlaggefahr. Todesgefahr.
• Stellen Sie sicher, dass LED201 (rot) auf dem DIP-IPM
AUS ist.
• Berühren Sie NICHT die elektrischen Komponenten,
wenn die LED201 (rot) leuchtet, um Stromschläge zu
vermeiden.
• Kommen Sie nicht in direkten Kontakt mit den ele-
ktrischen Komponenten der PCB.
H I N W E I S
Bei Handhabung der PCB auf die elektrischen Kompo-
nenten achten. Keine zu starke Kraft ausüben, damit die
Hauptplatine nicht beschädigt wird.

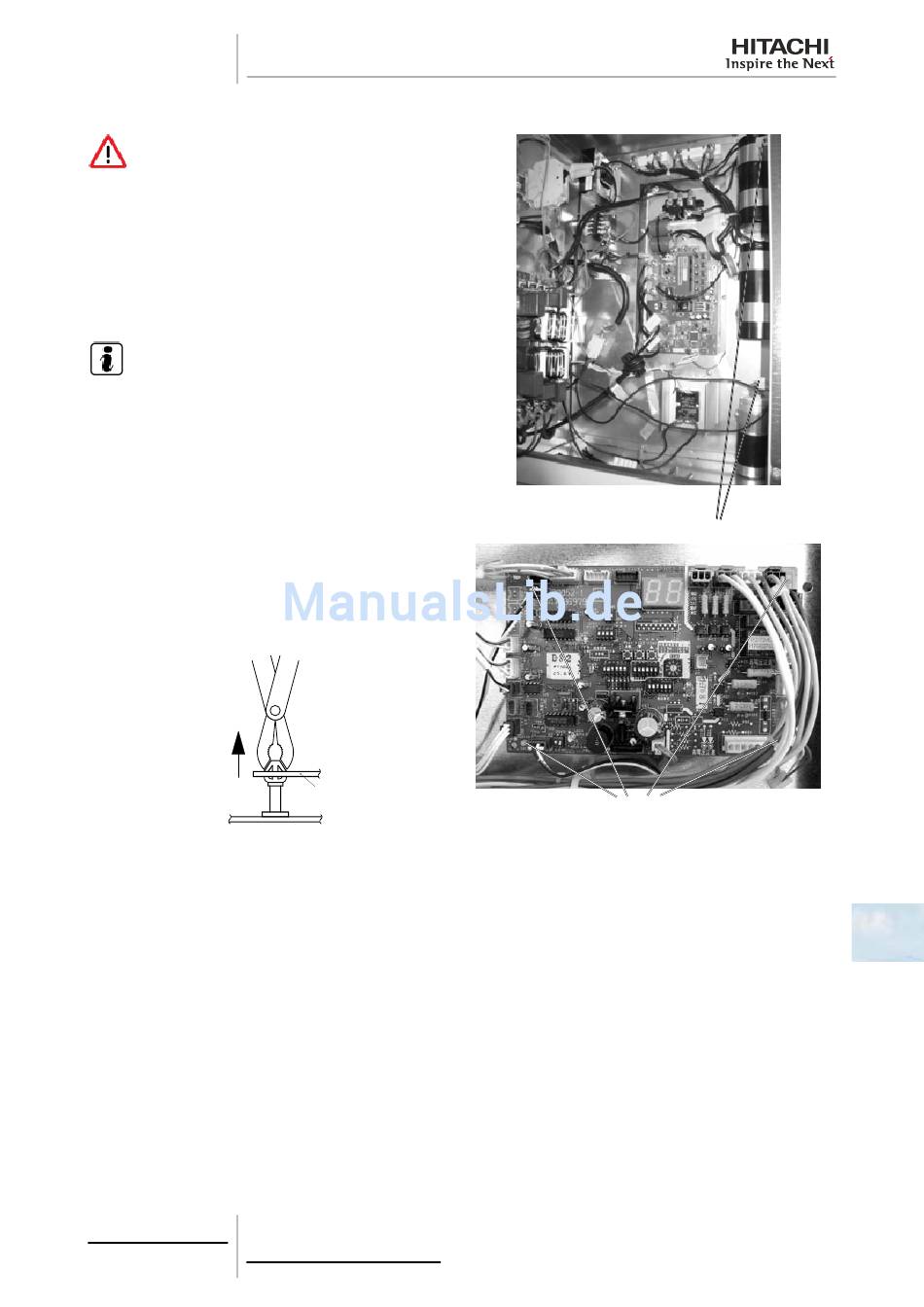

1 Schrauben Sie die zwei (2) Befestigungsschrauben he-
raus und nehmen Sie dann die Schaltkastenabdeckung
ab. Ziehen Sie die Abdeckung ab und entfernen Sie sie
am Griff.
- Ziehen Sie alle Stecker auf der PCB ab.
Bauen Sie die PCB aus, indem Sie mit einer Schna-
-
belzange gegen den erweiterten Teil der vier (4) Plas-
tikhalter drücken, wie in der Abbildung unten gezeigt.
- Ziehen Sie die PCB von der PCB ab.
163
SMDE0058 rev.0 - 04/2012
Schrauben
Position der Kunststoffhalter
10
