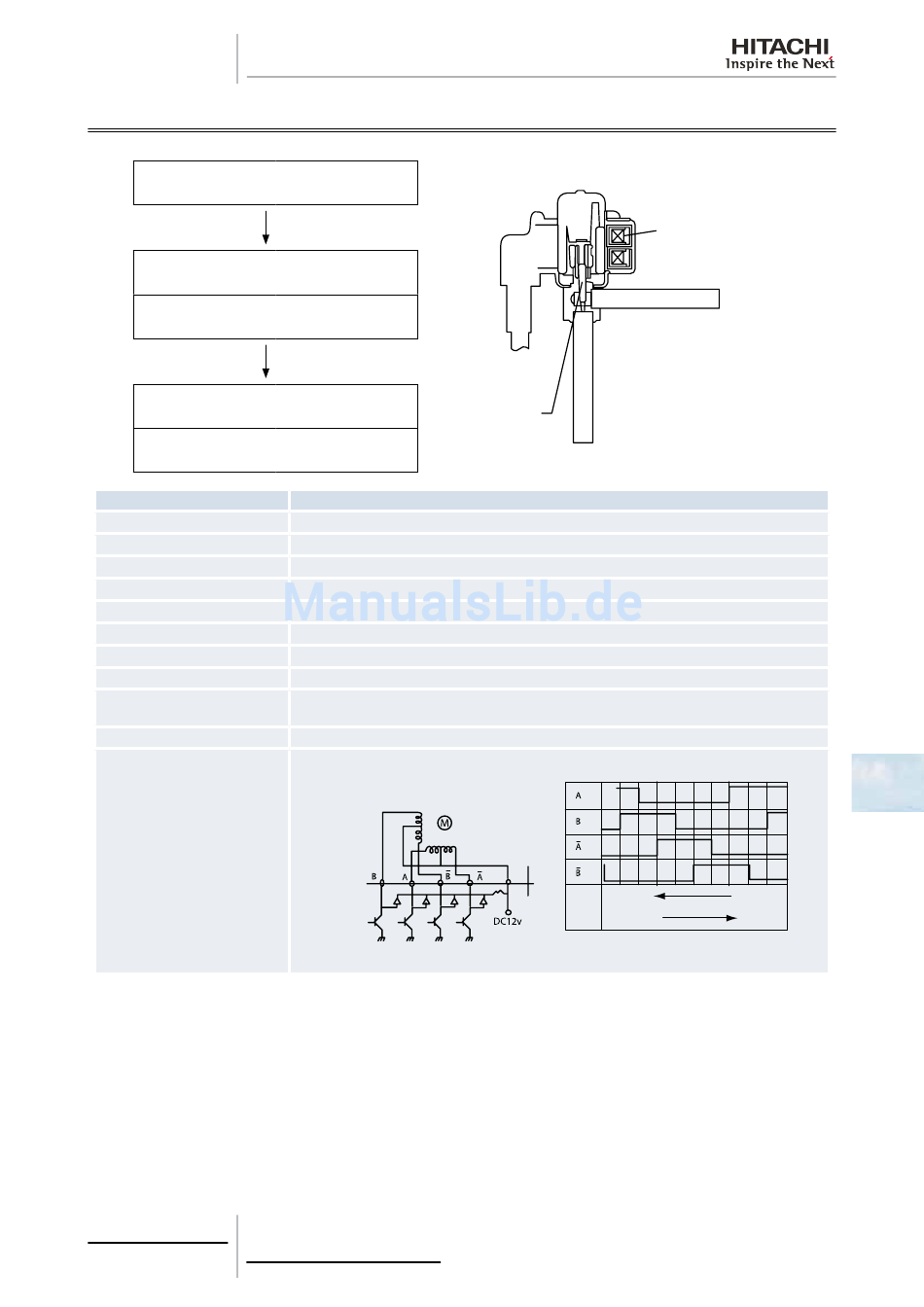

Elektronisches Expansionsventil; Spezifikationen - Hitachi RASC-H(V)RNME Handbuch

8 Elektrische Prüfungen
an den Hauptteilen

8.3 Elektronisches Expansionsventil

Mikrocomputer
2-phasiger Dauermagnetimpulsmotor
Steuerung 0 bis 500 Impulse durch 1 Impuls
Kältemittelflusssteuerung
Feinsteuerung
Elemente
Gültig für die Modelle
Typ
Kältemittel
Betriebstemperaturbereich
Montagerichtung
Flussrichtung
Antriebsmethode
Nennspannung
Antriebsbedingung
Spulenwiderstand (jede Phase)
Schaltplan, Steuerkreis und
Aktivierungsmodus
109
SMDE0058 rev.0 - 04/2012
Impulssignal
Für den Hauptkreislauf von: RASC-(5-10)H(V)RNME
UKV(10.0 USRT) Serie/UKV (5.0USRT) Serie für MVB
R410A
-30°C ~ 65°C (Betriebszeit der Spule: unter 50%)
Antriebswelle in vertikaler Richtung innerhalb eines Winkels von maximal 45°
Umkehrbar
4-phasiger Spaltrohrmotor
GS12V±1,8V
83PPS (Impulsweite bei ON: 36mm Sek, OFF: 60mm Sek.)
1,2 Phasenerregung
46Ω ± 10% (bei 20°C)
EIN
AUS
Steuerkreis
Nadel

Spezifikationen

Schaltplan
Schließen
Ventil
Aktivierung
Impulsmotor
Öffnen
