2 Geräteinstallation
2.4 Verfügbare Aufbauvarianten

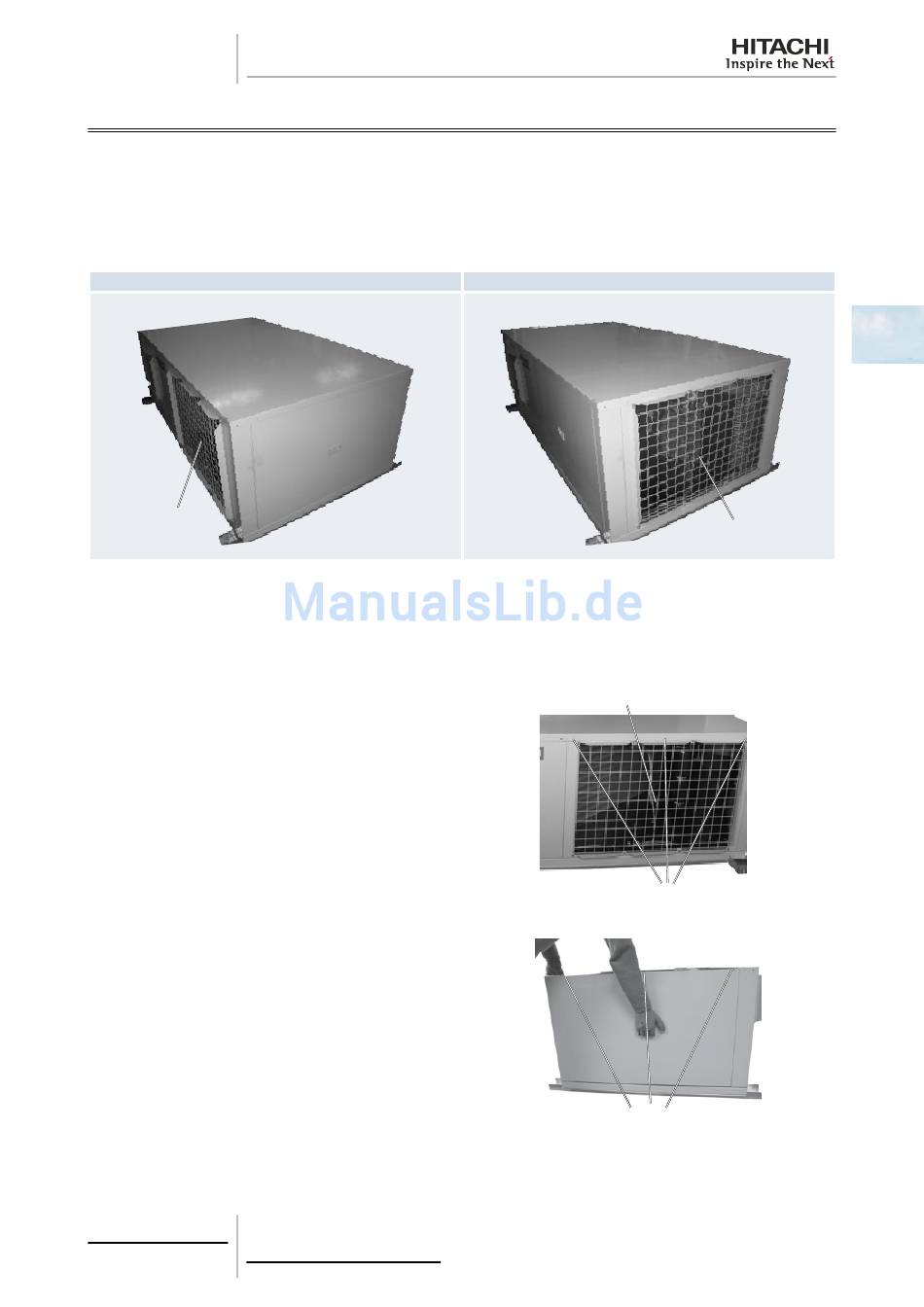

Es stehen verschiedene Aufbauvarianten für das RASC-Gerät allein durch die Veränderung der Lufteinlassblende (und
Luftauslassblende sowie Lüfterposition im Falle des RASC-10HRNME) zur Verfügung.

Änderungen am Lufteinlass
Die Position der Lufteinlassblende kann verändert werden, wenn dies notwendig ist. Abhängig von der Position der Luft-
einlassblende gibt es zwei verschiedene Konfigurationen:
Lufteinlassblende (werkseitig gelieferte Position)
Lufteinlassblende
Verfahren zur Veränderung der Lufteinlassblende von der werkseitig gelieferten Position in die
optionale Position.
Wenn die Position der Lufteinlassblende verändert werden soll, müssen folgende Anleitungen befolgt werden:
1 Entfernen Sie die Lufteinlassblende:
a. Entfernen Sie die drei (3) Schrauben.
b. Entfernen Sie den Thermistor für die Außenluft-
Temperatur vom Lufteinlassblendengrill, indem Sie
die Kabelbinder durchschneiden.
c. Schieben Sie die Lufteinlassblende nach oben. Zie-
hen Sie sie dann ab und entfernen Sie sie mit dem
Gitter.
2 Entfernen Sie die Zykluswartungsklappe:
a. Entfernen Sie die drei (3) Schrauben.
b. Schieben Sie die Wartungsabdeckung nach oben.
Ziehen Sie dann die Abdeckung ab und entfernen
Sie sie am Griff.
11
SMDE0058 rev.0 - 04/2012
Lufteinlassblende (optionale Position)
Lufteinlassblende
Thermistor für Außenumgebungstemperatur
Schrauben
Schrauben
2
