10 Wartung

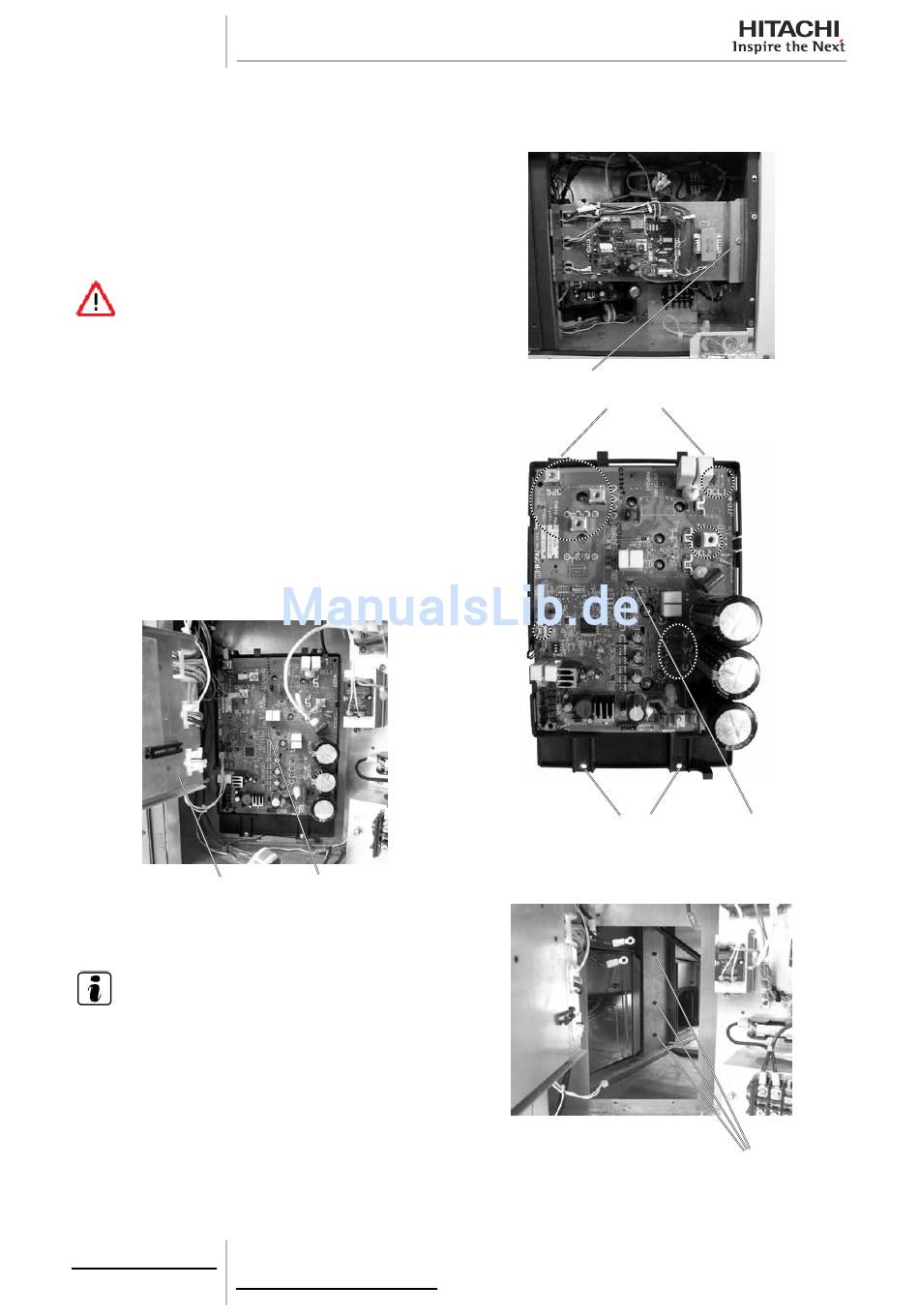

10.1.4 Ausbau des Aussengerätelüftermotors
1 Entfernen Sie die Schaltkasten-Wartungsabdeckung
2 Entfernen Sie die PCB-Platte durch Lösen der Befes-
tigungsschrauben. Drehen Sie die PCB-Platte zur Vor-
derseite des Geräts.
3 Ziehen Sie alle Kabel von der DIP-IPM ab, so wie es die
gestrichelten Markierungen im Foto zeigen.
G E FA H R
• Elektrische Stromschlaggefahr. Todesgefahr.
• Stellen Sie sicher, dass LED201 (rot) auf dem DIP-
IPM AUS ist.
• Berühren Sie NICHT die elektrischen Komponenten,
wenn die LED201 (rot) leuchtet, um Stromschläge
zu vermeiden.
• Kommen Sie nicht in direkten Kontakt mit den ele-
ktrischen Komponenten der PCB.
4 Entfernen Sie die vier (4) Befestigungsschrauben des
DIP-IPM. Ziehen Sie das DIP-IPM zur Vorderseite und
lassen Sie es an einem sicheren Platz, damit es nicht
beschädigt wird.
PCB
5 Entfernen Sie durch die nun frei gewordene Öffnung
die drei (3) M5-Schrauben in der Mitte der Lüfterve-
rankerung im Gerät.
H I N W E I S
Achten Sie beim Entfernen dieser Schrauben beson-
ders auf die Plattenkanten. Tragen Sie bei mechanis-
chen Arbeiten immer Handschuhe.
130
SMDE0058 rev.0 - 04/2012
DIP-IPM
Schraube
2 Schrauben
2 Schrauben
LED 201
M5-Schraube
