Evolution RAGE5-S Originalbetriebsanleitung Seite 72

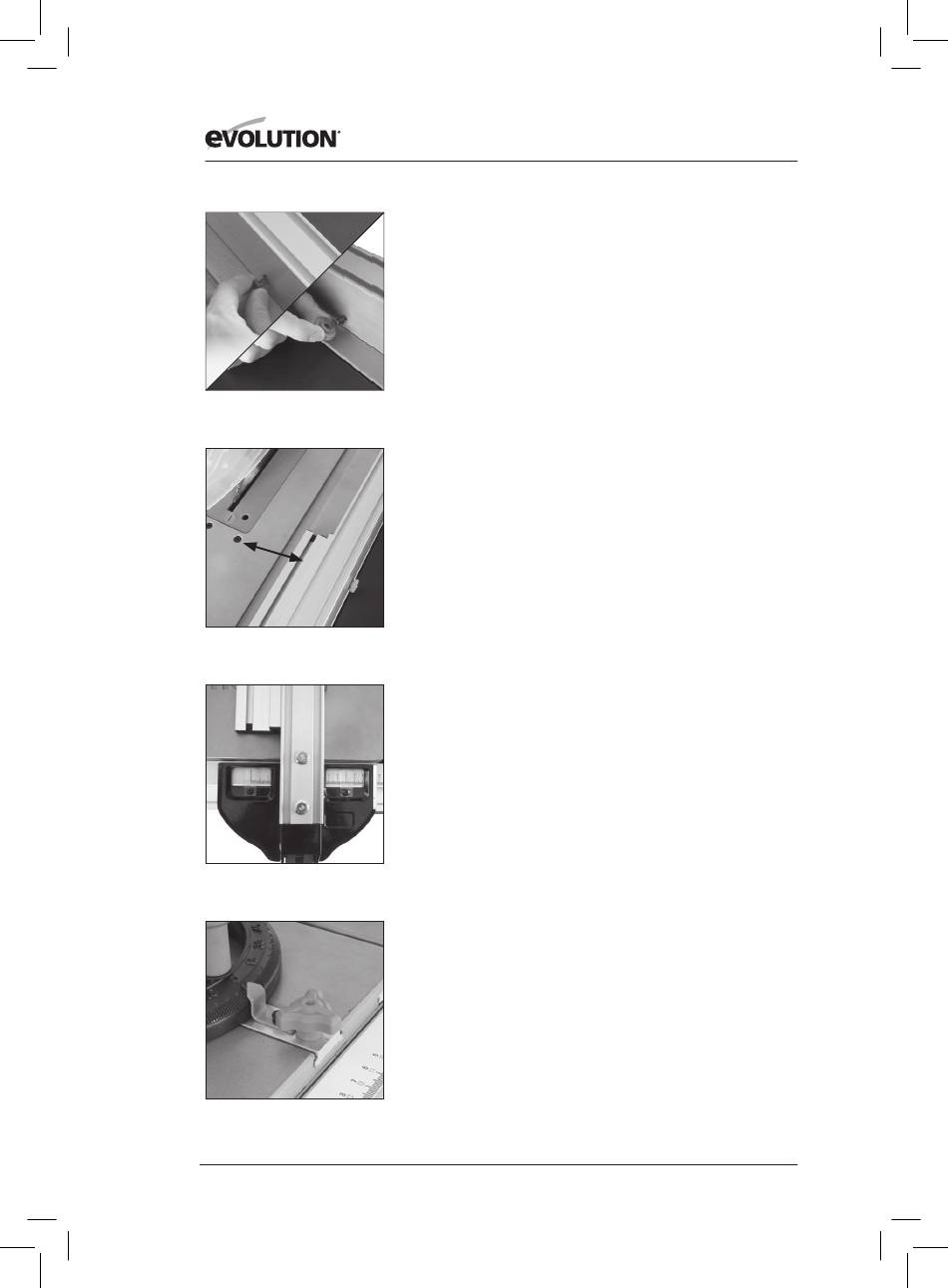

Fig. 29
Fig. 30
Fig. 31
Fig. 32
EL TOPE GUÍA
Esta máquina está equipada con un tope guía de dos piezas.
Recomendamos usar el tope guía de forma normal junto con la
guarda ajustable.
El tope guía normalmente se debe posicionar en el lado derecho
de la hoja. Se bloquea en posición mediante la palanca de bloqueo.
Empújela hacia abajo para bloquear y tire de ella hacia arriba para
desbloquear.
Es posible el ajuste hacia delante y hacia atrás de la placa frontal del
tope guía. Afloje las tuercas moleteadas y deslice la placa frontal del
tope guía a la posición deseada. Apriete las tuercas de mariposa de
forma segura (Fig. 29).
Le recomendamos que ajuste y alinee la parte trasera del nivel de
la placa frontal del tope guía con la parte delantera de la hoja de la
sierra (Fig. 30).
LA ESCALA DE LECTURA DUAL
La máquina tiene una escala de lectura dual que indica la distancia
desde la hoja hasta el tope guía a través de una ventana de
visualización. Se puede usar para ayudar a ajustar la distancia desde
la hoja al tope guía. Con la placa frontal del tope guía unida, use la
escala negra para ajustar la distancia del tope guía. Si necesita usar
en tope guía sin la guarda, use la escala naranja.
Nota: cuando se usa el tope guía en el lado izquierdo de la hoja, use
la ventana de visualización izquierda para leer las escalas. Cuando
se usa el tope guía en el lado derecho de la hoja, use la ventana de
visualización derecha para leer la escala (Fig. 31). La escala se debe
considerar como una guía útil. No sustituye un marcado minucioso
y preciso.
LA CAJA INGLETADORA
La caja ingletadora se puede usar a cualquier lado de la mesa y se
desplaza por las ranuras en «T» invertida mecanizadas en la carretilla
corrediza y la parte superior de la mesa (lado derecho).
Gire el mango vertical hacia la izquierda para desbloquear la caja
ingletadora y ajustarla al ángulo de inglete requerido. Gire el mango
hacia la derecha para bloquear la caja ingletadora en el ángulo
deseado.
Se puede bloquear la caja ingletadora en la carretilla corrediza
apretando el tornillo de bloqueo de deslizamiento de la caja
ingletadora (Fig. 32).
