14.3

Antriebsgetriebe vorne

Pos : 40.17.2 / BA/Wartung/Öl kontroll e_Wechsel/Sc hwader/Antri ebsg etrebe/Antri ebsgetriebe vorne oben T ext @ 8 \mod_1219221885540_6.doc x @ 111229 @ @ 1
Das Antriebsgetriebe vorne besteht aus einem oberen (I) und unteren (II) Getriebe.
oberer (I) Teil des Antriebsgetriebes vorne
Pos : 40.17.3 /BA/Wartung/Öl kontroll e_Wechsel/Sc hwader/Antri ebsg etrebe/Antri ebsgetriebe vorne SW 1010 Bil d @ 8 \mod_1219218472586_6.doc x @ 110987 @ @ 1
I
3
1
2

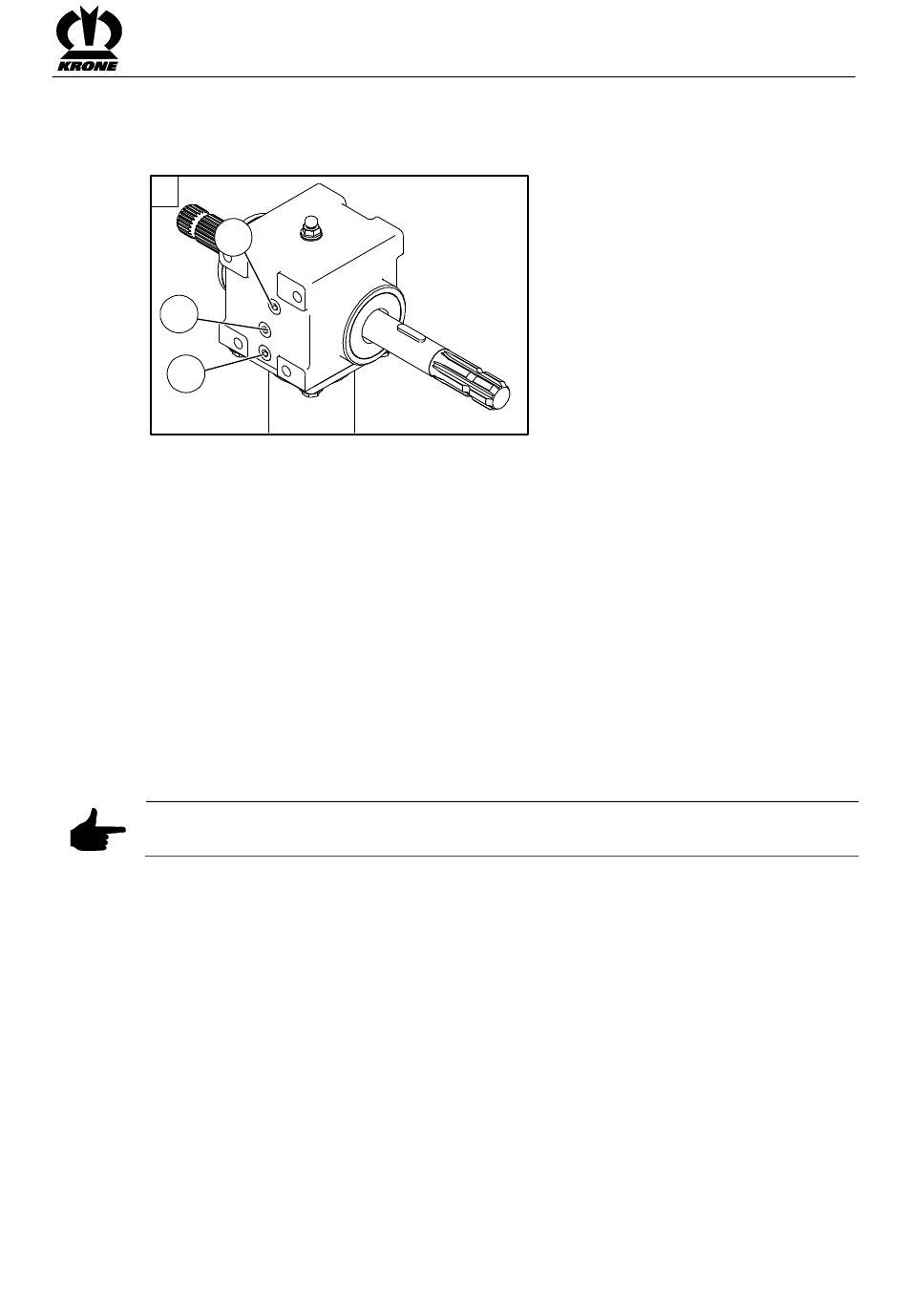

Abb. 63:
Pos : 40.17.4 /BA/Wartung/Öl kontroll e_Wechsel/Öl kontrolle / Öl wec hs el Inter vall: siehe Kapitel Wartung „Wartung stabell e" @ 134\mod_1350483605921_6.doc x @ 1188108 @ @ 1
Intervall für Ölkontrolle und Ölwechsel: siehe Kapitel Wartung „Wartungstabelle"
Pos : 40.17.5 /BA/Wartung/Öl kontroll e_Wechsel/Ölqualität/Öl meng e: siehe Kapi tel Technisc he Daten der Masc hi ne @ 371 \mod_1441958324612_6.doc x @ 2710771 @ @ 1
Ölqualität/Ölmenge: siehe Kapitel Technische Daten der Maschine „Betriebsstoffe"
Pos : 40.17.6 /BA/Wartung/Öl kontroll e_Wechsel/Öl kontrolle_ALT Öl kontr olle SAE 90 @ 493\mod_1487175787204_6.doc x @ 3313110 @ @ 1
Ölkontrolle:
• Kontrollschraube (1) herausdrehen.
• Ölniveau bis Bohrung (1).
• ggf. Öl nachfüllen (SAE 90).
• Kontrollschraube (1) eindrehen.
Pos : 40.17.7 /BA/Wartung/Öl kontroll e_Wechsel/Öl wechs el_ALT/Ölwec hs el Version3 @ 1 \mod_1201255900073_6.doc x @ 52820 @ @ 1
Ölwechsel:
• Ölablassschraube (2) herausdrehen
• Öl in einen geeigneten Behälter auffangen
• Ölablassschraube (2) eindrehen
• Öl auffüllen (3) (Ölniveau bis Bohrung(1))
• Kontrollschraube (1) und Verschlussschraube (3) wieder eindrehen.
Pos : 40.17.8 /BA/Wartung/Öl kontroll e_Wechsel/Hi nweis - Altöl or dnungsg emäß ents orgen @ 0\mod_1197008117002_6.doc x @ 15543 @ @ 1
Hinweis
Altöl ordnungsgemäß entsorgen.
Pos : 40.17.9 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
SW101027
Wartung – Getriebe
95
