Betriebsanleitung
Programmieranleitung
Mengengesteuerte zeitverzögerte Regeneration
200g Besalzung >Gleichstrom<
R2D2- 32 / 72

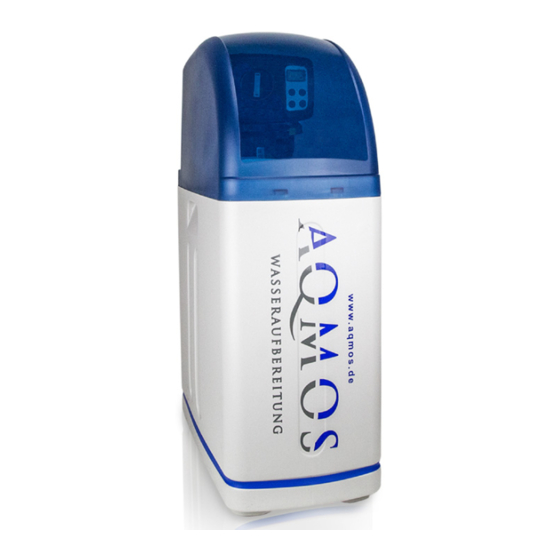

Wasserenthärtungsanlage R2D2
Kapazität 32 und 72
mit Steuerventil BNT 1650
Aqmos Wasseraufbereitung GmbH, Borsigstrasse 51, D-63110 Rodgau, Tel: 06106-770 10 30,
Fax: 06106-770 10 31, E-Mail:
info@aqmos.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Aqmos R2D2-32
Inhaltszusammenfassung für Aqmos R2D2-32
- Seite 1 Betriebsanleitung Programmieranleitung Mengengesteuerte zeitverzögerte Regeneration 200g Besalzung >Gleichstrom< R2D2- 32 / 72 Wasserenthärtungsanlage R2D2 Kapazität 32 und 72 mit Steuerventil BNT 1650 Aqmos Wasseraufbereitung GmbH, Borsigstrasse 51, D-63110 Rodgau, Tel: 06106-770 10 30, Fax: 06106-770 10 31, E-Mail: info@aqmos.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Hinweise……………………………………………………………………………… 1 Sicherheitshinweise…………………………………………………………………………….1 Einsatzbereiche………………………………………………………………………………….. 2 Regeneriersalz……………………………………………………………………………………. 3 Gefahrenhinweise……………………………………………………………………………….3 Wartung / Service………………………………………………………………………………. 3 Lagerung und Transport………………………………………………………………………3 Installation…………………………………………………………………………………………. 3 Inbetriebnahme…………………………………………………………………………………..5 Anpassung der Einstellungen am Steuerventil……………………………………..5 Programmierung des Steuerventils………………………………………………………9 Berechnung der Enthärtungskapazität……………………………………………….11 Einstellung der Verschneidung…………………………………………………………..13 Maße des Steuerventils……………………………………………………………………..14 Explosionszeichnung Steuerkopf mit Teilenummern………………………….15 Explosionszeichnung Ventilhals mit Teilenummern……………………………17 Explosionszeichnung Bypass-Ventil mit Teilenummern……………………..19 1. -
Seite 3: Einsatzbereiche
Eine nicht dem Verwendungszweck entsprechende Nutzung ist nicht zulässig. Insbesondere zum Schutz vor Verschmutzung und Verschlammung der Enthärtungsanlage muss vor dieser ein Wasser- filter installiert werden. Ebenfalls wird der Einsatz eines Schutzfilters hinter der Anlage empfohlen, da durch mechanische Beschädigung oder Materialfehler Ionenaustauscherharz ausgespült werden könnte. Der zulässige Wasserdruck liegt bei 2,0 –... -
Seite 4: Regeneriersalz
4. Regeneriersalz Die Anlage darf nur mit Salztabletten aus hochreinem Siedesalz (NaCl) nach DIN 10604 DIN EN 973 Typ A genutzt werden. ( Reinheitsgrad ) Die Nutzung anderer Salze (Streusalz, Bruchsalz) kann zu Verschmutzungen der Anlage führen und zu erheblichen Schäden führen. Bitte Ausschließlich Regeneriersalz benutzen. 5. - Seite 5 Der Montageblock ist im Installationsstrang nach dem Wasserzähler, dem Wasserfilter und ggf. dem Druckminderer einzubauen. Achten Sie bei dem Montageblock unbedingt auf die Flussrichtung (Pfeil auf dem Montageblock). Setzen Sie entsprechend der Flussrichtung Prüfhahn (vorne) und Stopfen (hinten) ein. Schließen Sie die äußeren beiden Ventile des Montageblocks. Öffnen Sie dann das mittlere Bypass Ventil.
-
Seite 6: Inbetriebnahme
9. Inbetriebnahme - Füllen Sie ca. 15 Liter in das Kabinettgehäuse (bis ca. 25 cm Höhe). Nach der ersten Regeneration ist der optimale Wasserstand im Salzbehälter. - Soleleitung (Durchschnitt 3/8“) zwischen Steuerventil und Schwimmerventil auf festen Sitz überprü- fen. - Steuerventil mit dem Stromnetz verbinden. LCD-Display blinkt und zeigt Uhrzeit sowie Restkapazität - Führen Sie nun eine manuelle Regeneration durch. - Seite 7 Die Kapazität wird in T (Tonnen) angezeigt. Eine Tonne entspricht dabei 1000 Litern bzw. 1 m³ Was- ser. Wir haben das Steuerventil bereits auf eine zu entfernende Wasserhärte von 15 °dH sowie auf den Modus „Volumenmodus mit Zwangsregeneration“ (Meter Override) voreingestellt. Die zu entfernen- de Wasserhärte muss der bei Ihnen vorhandenen Härte angepasst werden.
- Seite 8 (nur im Modus „Calendar Clock“ und „Meter Override“). Hier wird die Enthärtungskapazität vor- gegeben. Die Kapazität berechnet sich REG. CAP. R2D2-32 = 2 to. aus der vorliegenden Wasserhärte und der Menge an Enthärterharz sowie der R2D2-72 = 3 to. gewünschten Verschneidung am Steuer- ventil.
- Seite 9 Diesen Wert nicht ändern. RINSE Länge der Klarspülung des Enthärterhar- (klarspülen) zes in Minuten. Durch das Klarspülen R2D2-32 = 2 min werden letzte Rest der Sole und ggf. Ver- schmutzungen im Harzbett herausge- R2D2-72 = 3 min spült. Diesen Wert nicht ändern.
-
Seite 10: Programmierung Des Steuerventils
11. Programmierung des Steuerventils im Modus „Vo- lumenmodus mit Zwangsregeneration“ (Meter Over- ride) Drücken Sie die Taste „ “ für 3 Sekunden, um die Tastensperre zu lösen (unlock screen). Drücken Sie die Taste „ “, um in das Menü zu gelangen. Es erscheint „LANGUAGE“. - Seite 11 Drücken Sie die Taste „ “. Die Anzeige fängt an zu blinken. Wählen Sie mit den Tasten „ “ und „ “ die für Ihre Anlage passende Zeit in Minuten aus: R2D2-32: 02 Min. R2D2-72: 2 Min. Speichern Sie diese Eingabe mit der Taste „ “.
-
Seite 12: Berechnung Der Enthärtungskapazität
Drücken Sie die Taste „ “. Die Anzeige fängt an zu blinken. Wählen Sie mit den Tasten „ “ und „ “ die für Ihre Anlage passende Zeit in Minuten aus: R2D2-32: 02 Min. R2D2-72: 03 Min. Speichern Sie diese Eingabe mit der Taste „ “. - Seite 13 Modell: R2D2- R2D2- Wasser- härte: 3,20 7,20 2,91 6,55 2,67 6,00 2,46 5,54 2,29 5,14 2,13 4,80 2,00 4,50 1,88 4,24 1,78 4,00 1,68 3,79 3,60 1,52 3,43 1,45 3,27 1,39 3,13 1,33 3,00 1,28 2,88 1,23 2,77 1,19 2,67 1,14 2,57 1,10...
-
Seite 14: Einstellung Der Verschneidung
13. Einstellung der Verschneidung Die Anlage enthärtet das Rohwasser bis auf 0 °dH. Vollkommen enthärtetes Wasser wird für den menschlichen Genuss nicht empfohlen. Ebenfalls könnte es hierdurch zu Korrosionsschäden an metallenen Rohrleitungen kommen. Wir empfehlen daher eine Verschneidung ( 6-8°dH ) des enthärteten Wassers mit Rohwasser. Das Steuerventil der Anlage verfügt hierzu über ein integriertes Verschneideventil. -
Seite 15: Maße Des Steuerventils
14. Zeichnungen Maße des Steuerventils Servicetelefon: 06106 / 7701030... -
Seite 16: Explosionszeichnung Steuerkopf Mit Teilenummern
Explosionszeichnung Steuerkopf BNT165 Servicetelefon: 06106 / 7701030... - Seite 17 Ersatzteilliste BNT-165 Part No. Part Description Quantity 05056136 Screw-ST3.5x13 (Hexagon with Washer) 05056014 Bnt65 Back Cover 05010045 Piston Stem Holder 13000426 Screw-ST2.9x13 (Large Water) 05056139 Washer-3x13 05056005 Main Gear 05056083 Screw-M4x14 05056166 Screw-ST4.2x12 (Large Water) 05056141 Washer-4x12 13111004 Washer-4x9 05056016 Refill Regulator 05056015 Brine Gear...
-
Seite 18: Explosionszeichnung Ventilhals Mit Teilenummern
Explosionszeichnung Ventilhals BNT-165 Servicetelefon: 06106 / 7701030... - Seite 19 Ersatzteilliste Ventilhals BNT-165 Item No. Part. No. Part Description Quantity 05056087 Screw-M5x12 (Hexagon) 05056088 Screw-M5x16 (Hexagon with Washer) 05056047 End Plug Retainer 05010081 Bnt65 Piston Rod 05056097 Piston Pin 05056023 End Plug 05056070 Quad Ring 05056024 End Plug Washer 05056022 Piston Retainer 05056181 Piston (Electrical)
-
Seite 20: Explosionszeichnung Bypass-Ventil Mit Teilenummern
05056054 Injector Spacer 05056081 O-Ring 12.5x1.8 05056030 Injector Cap 05056093 Injector Screen 05010049 Special Washer 05056105 Retaining Ring 05056067 O-Ring 7.8x1.9 05056037 Air Disperser 05056066 O-Ring 11x2 05056165 Injector Body (Filter) Explosionszeichnung Bypass-Ventil Servicetelefon: 06106 / 7701030... - Seite 21 Ersatzteilliste Bypass-Ventil BNT-165 Item No Part No. Part Description Quantity 05056147 Bypass Knob 26010028 O-Ring 28x2.65 05056148 Bypass Plug 05056149 Bypass Seal 21709003 Secure Clip 21319006 Scew Adaptor 05056065 O-Ring 23.6x2.65 05056172 Secure Clip S 05056134 O-Ring 12x2 05056146 Bulkhead 05056145 Bypass Body 05056150...
