5.8.2.3 Gerät 0362282AF

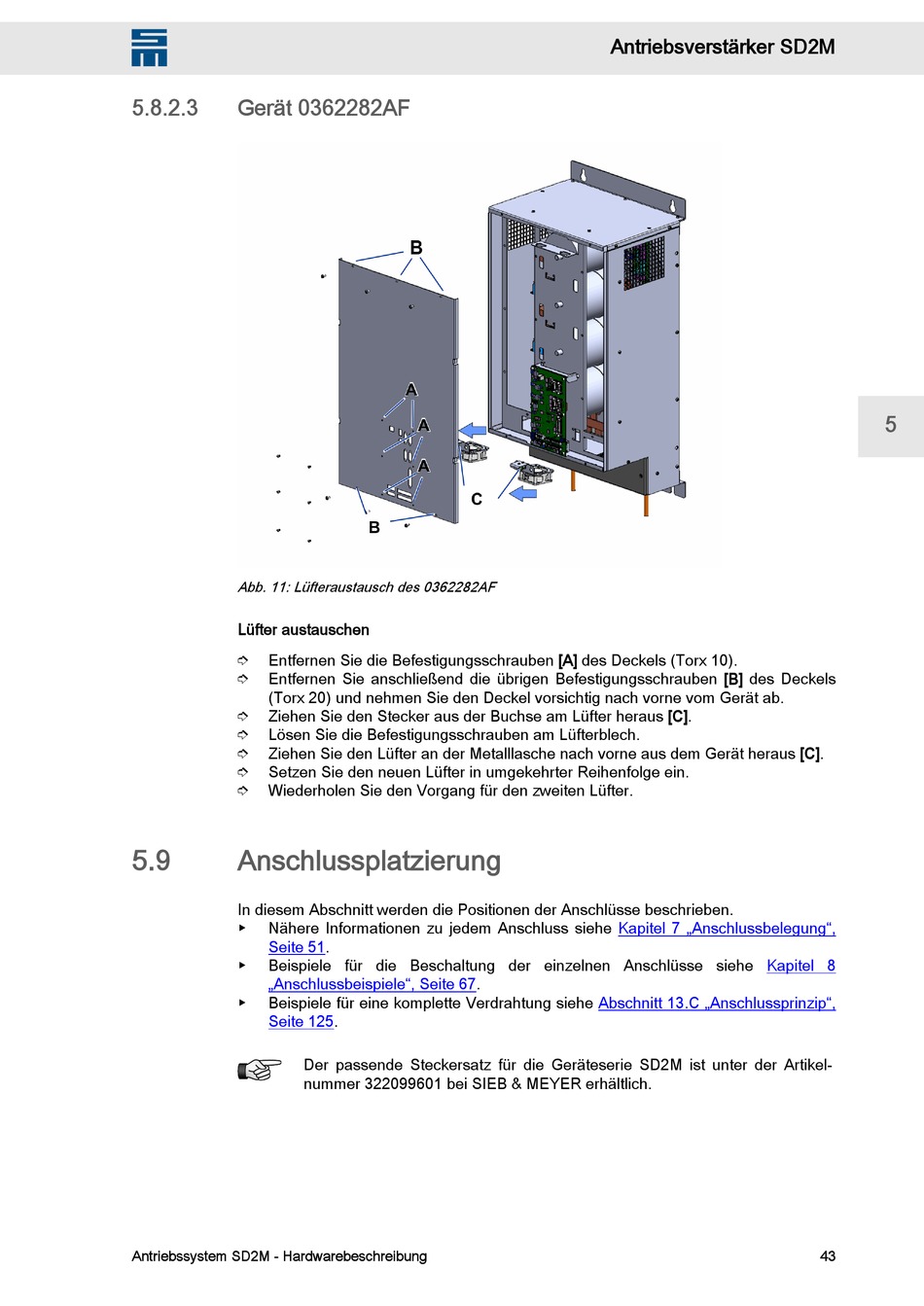

Abb. 11: Lüfteraustausch des 0362282AF
Lüfter austauschen
➮ Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
➮ Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
➮ Ziehen Sie den Stecker aus der Buchse am Lüfter heraus [C].
➮ Lösen Sie die Befestigungsschrauben am Lüfterblech.
➮ Ziehen Sie den Lüfter an der Metalllasche nach vorne aus dem Gerät heraus [C].
➮ Setzen Sie den neuen Lüfter in umgekehrter Reihenfolge ein.
➮ Wiederholen Sie den Vorgang für den zweiten Lüfter.
5.9

Anschlussplatzierung

In diesem Abschnitt werden die Positionen der Anschlüsse beschrieben.
▶ Nähere Informationen zu jedem Anschluss siehe
Seite
▶ Beispiele für die Beschaltung der einzelnen Anschlüsse siehe
„Anschlussbeispiele", Seite
▶ Beispiele für eine komplette Verdrahtung siehe
Seite
Der passende Steckersatz für die Geräteserie SD2M ist unter der Artikel‐
nummer 322099601 bei SIEB & MEYER erhältlich.
Antriebssystem SD2M - Hardwarebeschreibung
51.
67.
125.
Antriebsverstärker SD2M
Kapitel 7 „Anschlussbelegung",
Kapitel 8
Abschnitt 13.C „Anschlussprinzip",
