Anschlussbeispiele für im Türblatt montierte Antriebe

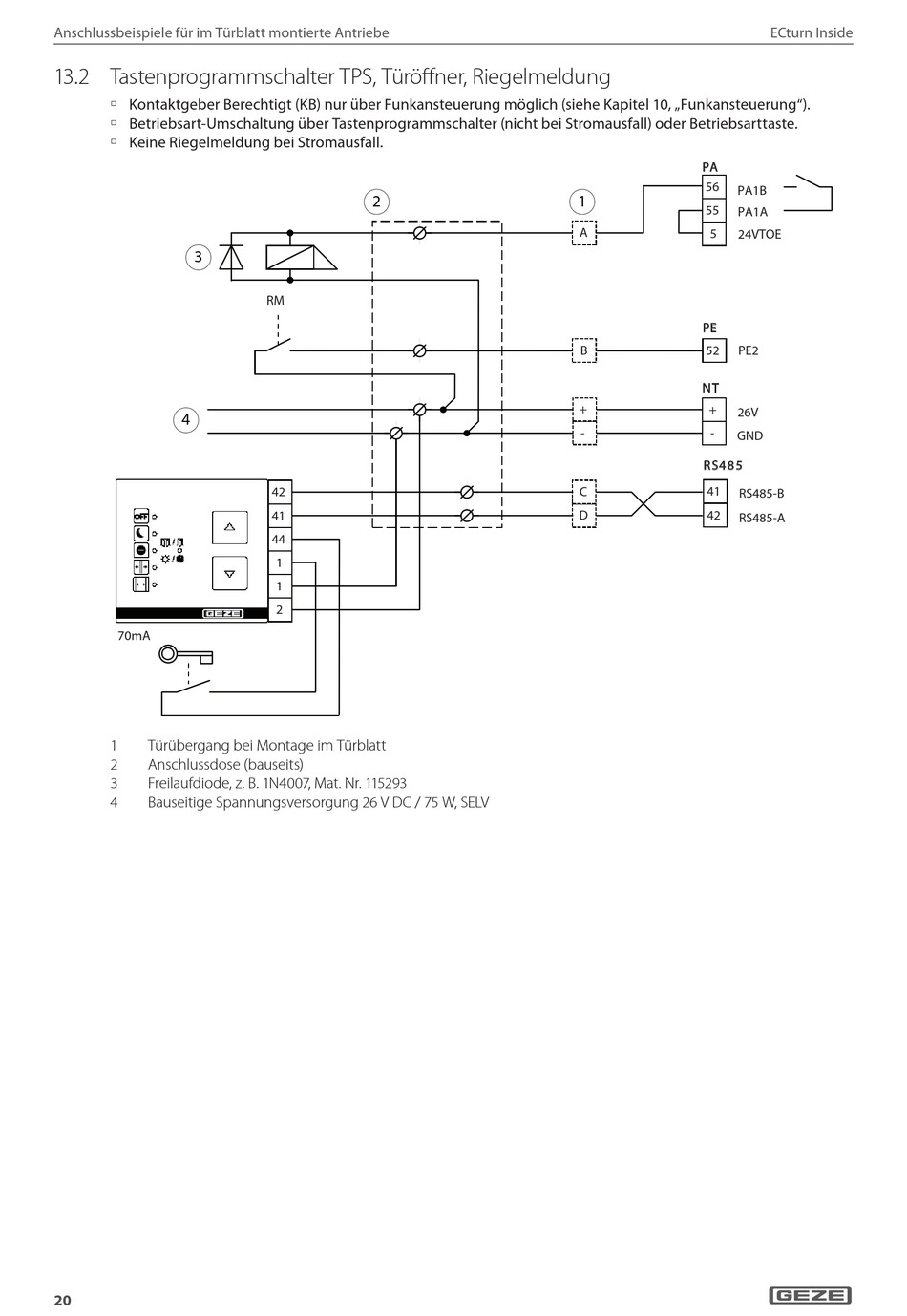

13.2 Tastenprogrammschalter TPS, Türöffner, Riegelmeldung
à Kontaktgeber Berechtigt (KB) nur über Funkansteuerung möglich (siehe Kapitel 10, „Funkansteuerung").
à Betriebsart-Umschaltung über Tastenprogrammschalter (nicht bei Stromausfall) oder Betriebsarttaste.
à Keine Riegelmeldung bei Stromausfall.
3
4
70mA
1 Türübergang bei Montage im Türblatt
2 Anschlussdose (bauseits)
3 Freilaufdiode, z. B. 1N4007, Mat. Nr. 115293
4 Bauseitige Spannungsversorgung 26 V DC / 75 W, SELV
20
2
RM
42
41
44
1
1
2
PA
56
PA1B
1
55
PA1A
A
5 24VTOE
PE
B 52 PE2
NT
+ +
26V
- -
GND
RS4 8 5
41
C
RS485-B
D 42
RS485-A
ECturn Inside
