Stelldruck direkt über den Stelldruckan‑
schluss der Anschlussplatte auf die Mem‑
brankammer geführt.
Durch Drehen der Anschlussplatte wird das
zur Sicherheitsstellung passende Symbol
nach der Markierung ausgerichtet.
3.3 Sicherheitsstellung
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bestimmen die in der
oberen oder unteren Membrankammer ein‑
gebauten Federn die Wirkrichtung und da‑
mit die Sicherheitsstellung des Stellventils.
Stelldruckeingang
(Anbau links)
Antriebsstange ausfahrend
Anbau links
Anbau rechts

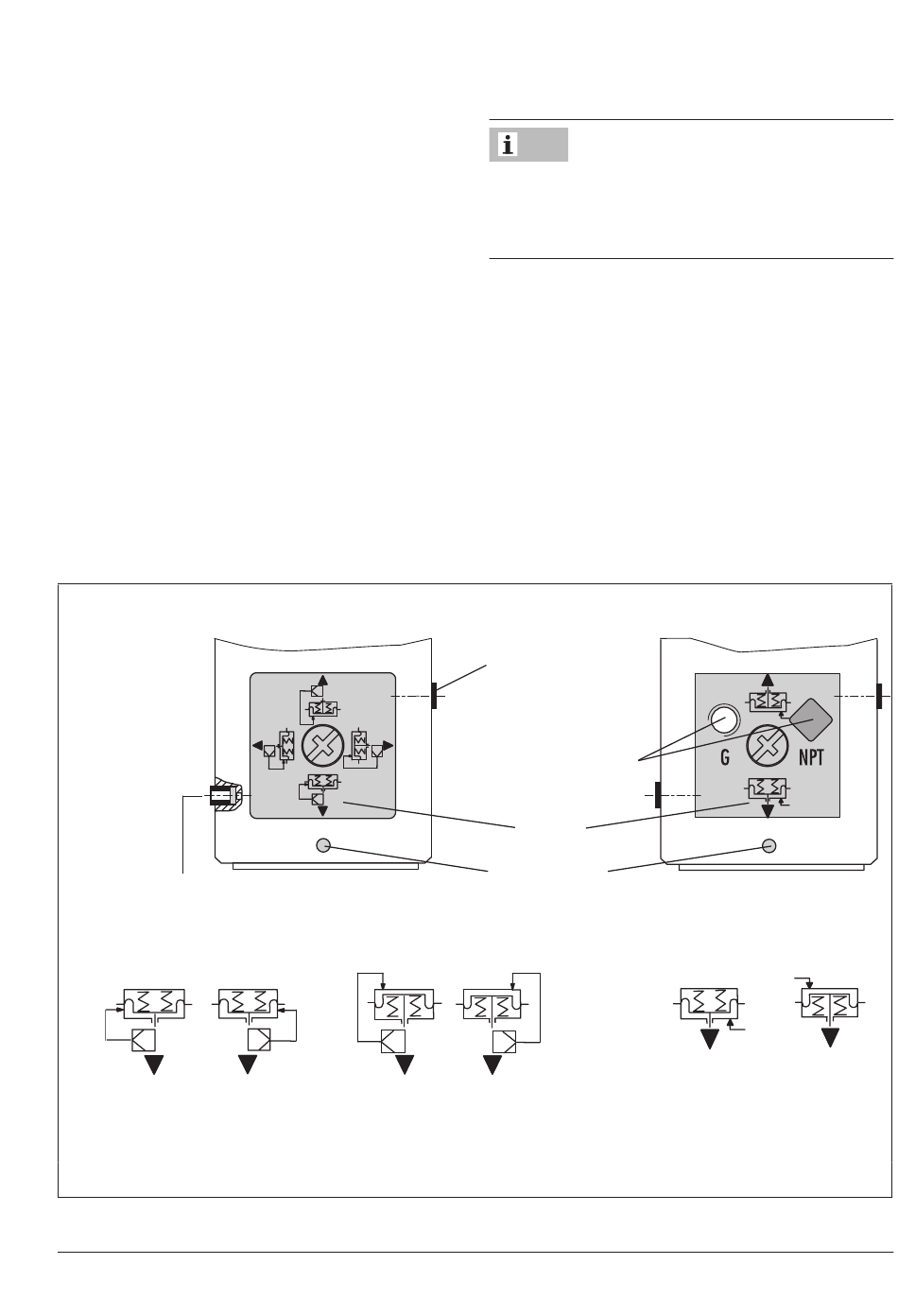

Bild 3-3: Stelldruckanschluss über Umschaltplatte oder Anschlussplatte bei Typ 2780‑2
EB 5840
Umschaltplatte
Antriebsstange einfahrend
Anbau links
Aufbau und Wirkungsweise
Info
Die hier aufgeführten Sicherheitsstellungen
beziehen sich auf SAMSON‑Durchgangs‑
ventile.
3.3.1
Wirkrichtung FA
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bewegen die Federn
die Antriebsstange nach unten und schließen
ein angebautes Durchgangsventil. Das Ventil
öffnet bei steigendem Stelldruck gegen die
Federkraft.
Stelldruckeingang
(Anbau rechts)
Stelldruckanschluss
Symbol
Markierung
Stelldruckeingang
Anbau rechts
Anschlussplatte
Antriebsstange
ausfahrend
einfahrend
3-3
