5.3.6

Anschluss der Erdung

Installation
Installation
1. Führen Sie das 12-V-Kabel vom Batterieladegerät durch die Öffnung
oben in der Elektroden-Baugruppe.
2. Schließen Sie das 12-V-Kabel mit den zwei M6 Schrauben (Seite 5‑
11) an der Elektroden-Baugruppe an (2):
1. Schließen Sie die braune (oder rote) Ader des Kabels an der
(+) Anschlussklemme an.
2. Schließen Sie die blaue (oder schwarze) Ader des Kabels an
der (-) Anschlussklemme an.
3. Montieren Sie die Elektroden-Baugruppe mit vier M8 Schrauben,
Unterlegscheiben und Sicherungsmuttern (1, 3) an der unteren
Montageplatte.
4. Befestigen Sie das Kabel mit den Kabelbindern am Gestell.

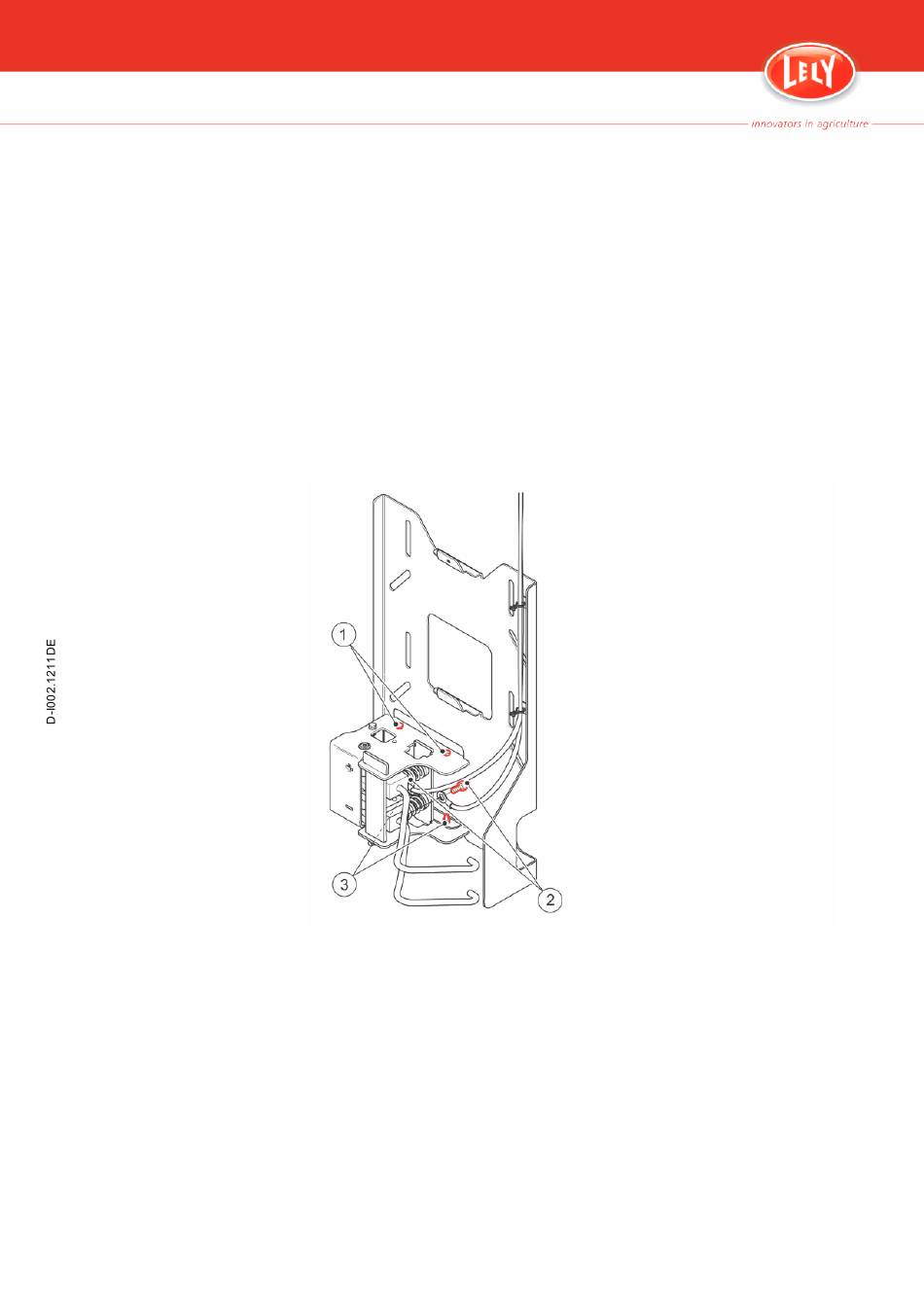

Abbildung 23. Anschluss der Elektroden-Baugruppe
Komponenten
• Schraube M6 x 16
• Mutter M6
• Zahnscheibe A6,4
• Zahnscheibe A5,1
• Augterminal L-RC6
• 5× Selbstklebende Kabelbinder
5-11
