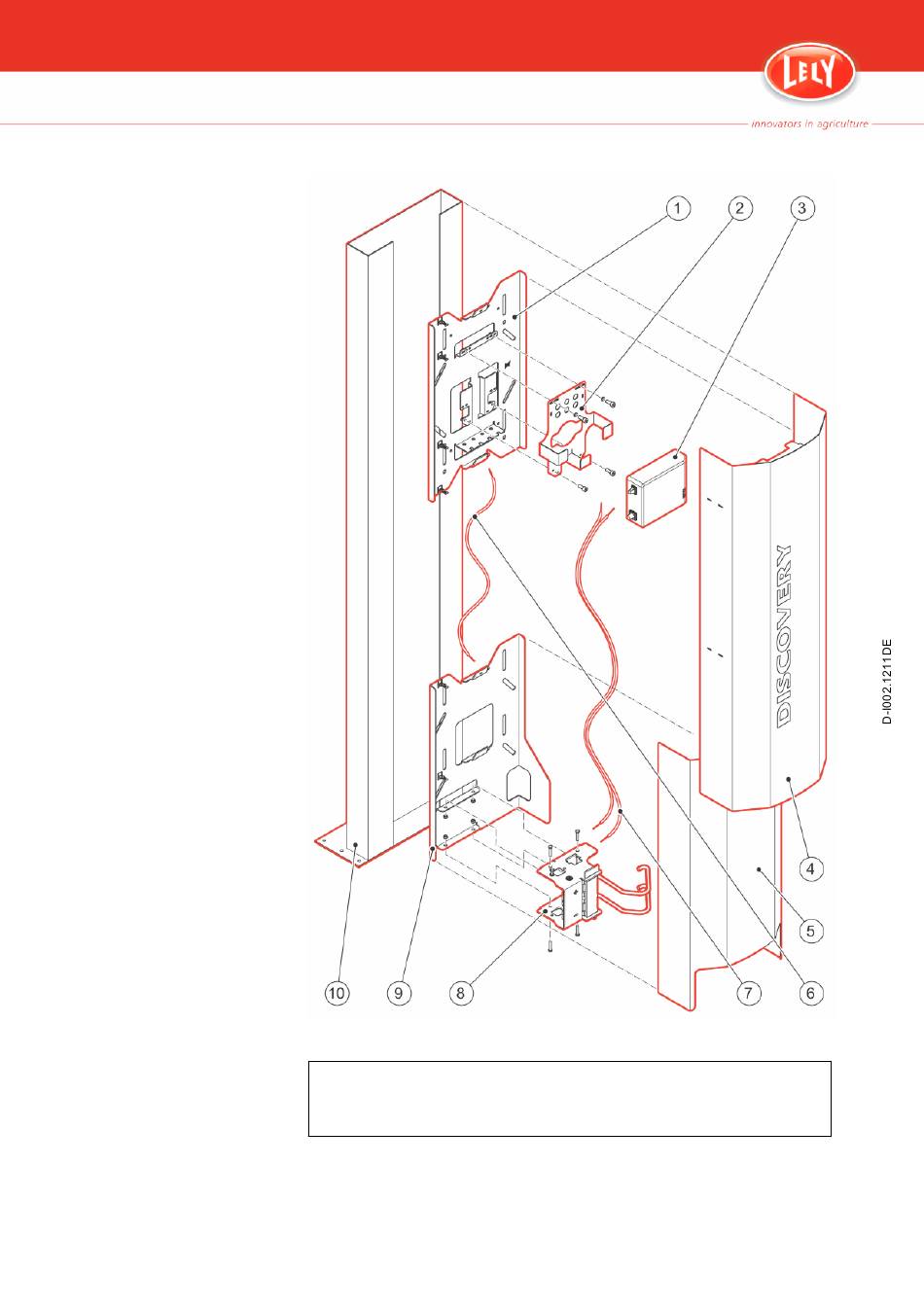

Abbildung 18. Ladestation mit Bodensäule
LEGENDE:
1. Obere Montageplatte - 2. Halterung Batterieladegerät - 3. Batterieladegerät - 4. Obere
Abdeckung - 5. Untere Abdeckung - 6. Erdungskabel - 7. Spannungsversorgungskabel - 8.
Baugruppe Ladeelektrode - 9. Untere Montageplatte - 10. Bodensäule
5-4
Installation
