www.evolutionpowertools.com
ZUSAMMENBAU
Verwendung der Schnellindexeinrichtung:
90° - Vergewissern Sie sich, dass sich der „Anschlag" in der
unteren Position befindet und die 90°-Indexschraube an seiner
rechten Seite liegt (Abb. 20).
45° L - Öffnen Sie den „Anschlag" durch Drehen nach oben.
Lösen Sie den vertikalen Feststellgriff und drehen Sie den
Gehrungsanschlag so, dass die Indexschraube 45° L gerade
eben den „Anschlag" passiert. Schliessen Sie den „Anschlag"
und bringen Sie die 45° L Indexschraube an die rechte Seite des
geschlossenen „Anschlags". Den Griff wieder festdrehen.
45° R - Öffnen Sie den „Anschlag" durch Drehen nach oben.
Lösen Sie den vertikalen Feststellgriff und drehen Sie den
Gehrungsanschlag so, dass die Indexschraube 45° R gerade
eben den „Anschlag" passiert. Schliessen Sie den „Anschlag"
und bringen Sie die 45° R Indexschraube an die rechte Seite des
„Anschlags".
Hinweis: Alle Schnellindexschrauben wurden werkseitig auf
präzise Winkel eingestellt. Alle Indexschrauben können ggf.
angepasst werden.
Der „Anschlag" muss sich leichtgängig drehen. Es ist wichtig, dass
das gestanzte Gesenk auf dem „Anschlag" (Abb. 21), das ein
Überdrehen und mögliches Blockieren des T-Schlitzes verhindert,
kontrolliert und eingestellt wird.
Kontrollieren und Einstellen des „Anschlags":
Den „Anschlag" nach vorne drehen.
Führen Sie eine Sichtkontrolle durch, ob das gestanzte
Gesenk auf dem Kunststoffindexzeiger aufliegt und damit ein
Überdrehen verhindert.
Ggf. die Befestigungsschraube des „Anschlags" regulieren, damit
sich der Anschlag leicht bewegt und das Gesenk immer auf
dem Kunststoffindexzeiger liegt, ohne daran vorbei rutschen zu
können (Abb. 22).

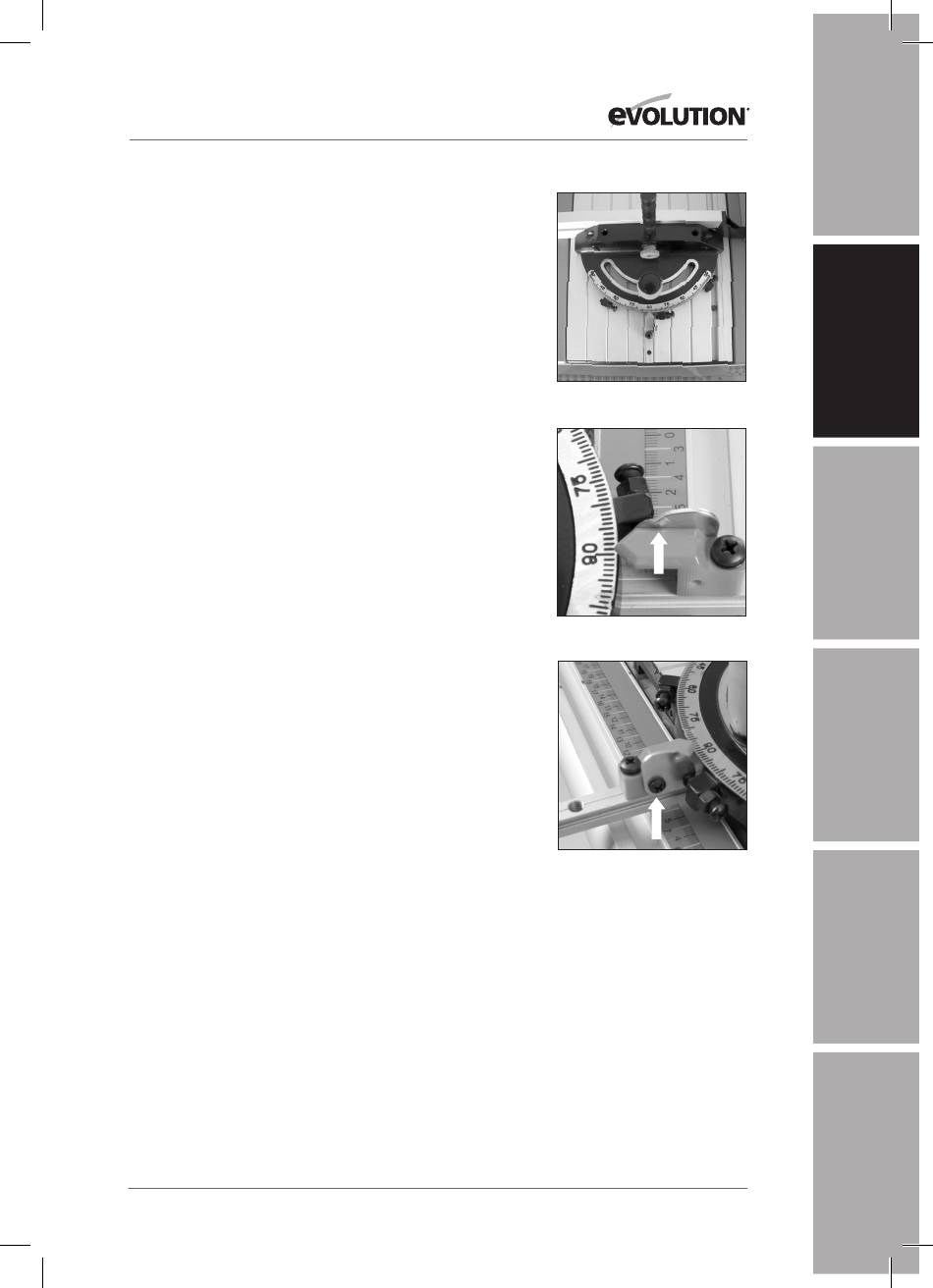

Abb. 20
Abb. 21
Abb. 22
