MONTAGGIO

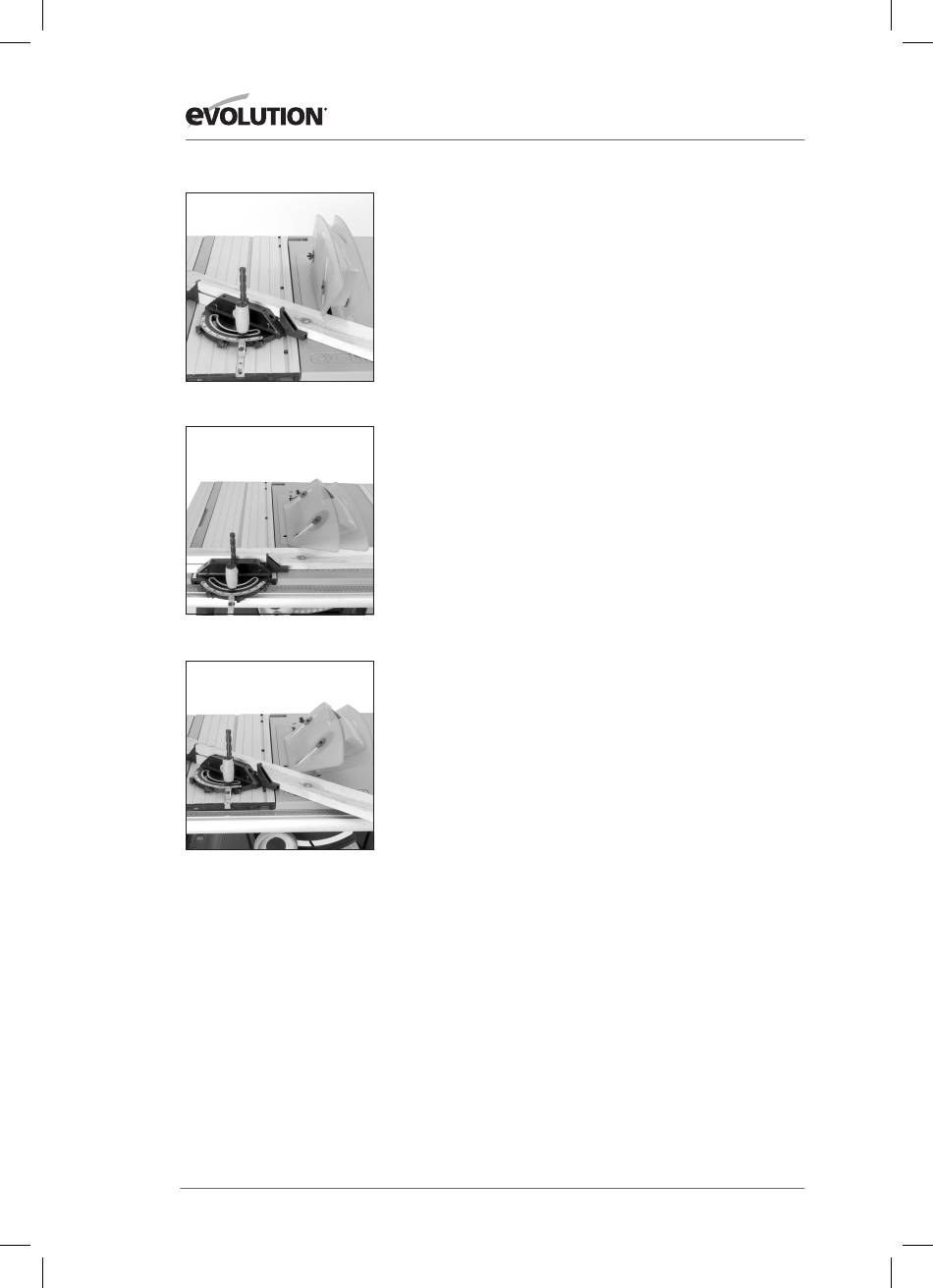

Fig. 33
Fig. 34
Fig. 35
2. Taglio obliquo
Eseguire tagli obliqui (troncatura) significa tagliare il materiale a
un'angolazione diversa da 90°. Regolare la battuta di finecorsa per
taglio obliquo all'angolazione desiderata, fissarla, quindi procedere
come precedentemente indicato per la troncatura (taglio a misura)
(Fig. 33).
3. Troncatura con angolo di smusso
La troncatura con angolo di smusso viene eseguita come il taglio
a misura, ma la lama di taglio è inclinata a una determinata
angolazione. Inclinare la lama di taglio all'angolazione desiderata,
come descritto in precedenza, e assicurarsi che sia bloccata.
Impostare la battuta di finecorsa per taglio obliquo a 90° e adattare
la superficie di guida affinché non tocchi o non ostacoli la lama di
taglio in movimento. Allineare il materiale alla battuta di finecorsa
per taglio obliquo ed eseguire il taglio (Fig. 34).
4. Taglio combinato
La sezionatura combinata è una combinazione di taglio obliquo e
troncatura con angolo di smusso.
Impostare la battuta di finecorsa per taglio obliquo e la lama di
taglio all'angolazione desiderata. Bloccare entrambe.
Controllare che la battuta di finecorsa per taglio obliquo non
ostacoli la lama di taglio. Se necessario, regolare nuovamente la
superficie di guida della battuta di finecorsa per taglio obliquo.
Allineare il materiale alla battuta di finecorsa per taglio obliquo ed
eseguire il taglio (Fig. 35).
5. Troncatura a ripetizione (taglio a misura)
Per troncatura a ripetizione si intende il taglio di un numero di pezzi
della stessa lunghezza senza dover contrassegnare ogni singolo
pezzo.
AVVERTENZA:
la troncatura a ripetizione viene eseguita con la
battuta di finecorsa per taglio obliquo sul lato sinistro della sega e
con la battuta di finecorsa parallela sul lato destro della sega.
