MONTAGE
6. Multifunctioneel tafelblad
Deze cirkeltafelzaag is uitgerust met een veelzijdig tafelblad
waaraan meerdere aanpassingen mogelijk zijn, die ontworpen
zijn om de gebruiker meer efficiëntie en veiligheid te bieden.
Tafelverlengingen
De tafel kan aan de rechter- en de linkerzijde verlengd worden,
om, indien noodzakelijk, extra steun te kunnen bieden voor
het werkstuk. Beide kanten van de tafel kunnen tegelijkertijd
verlengd worden, of slechts aan één kant, wat de gebruiker
maar wenst.
De tafel verlengen aan de rechterzijde:
•
Trek de vergrendeling van de tafelverlenging, die net boven
de AAN/UIT schakelaar zit, naar boven. (Fig. 26)
•
Plaats de tafelverlenging om het werkstuk de benodigde
steun te geven.
•
Duw de vergrendeling naar beneden om de tafel in de
gewenste positie vast te zetten.
•
Herplaats en/of pas de parallelaanslag aan waar nodig.
•
Als het zagen klaar is, dient u de tafel weer in zijn
oorspronkelijke instelling terug te brengen.
Opmerking: De aanslagrail zal verschuiven, wanneer de rechter
tafelverlenging wordt ingezet. Er is bevindt zich een venster
met een referentielijn in de rand van de tafel om het instellen te
vergemakkelijken. (Fig. 27)
De tafel verlengen aan de linkerzijde:
•
Maak de twee vergrendelingsknoppen (één aan de voorzijde
en één aan de achterzijde van de machine) los, onder de
linkerkant van de machinetafel. (Fig. 28)
•
Plaats de tafelverlenging.
•
Draai de vergrendelingsknoppen vast.
•
Als het zagen klaar is, dient u de tafel weer in de
oorspronkelijke instelling terug te brengen.

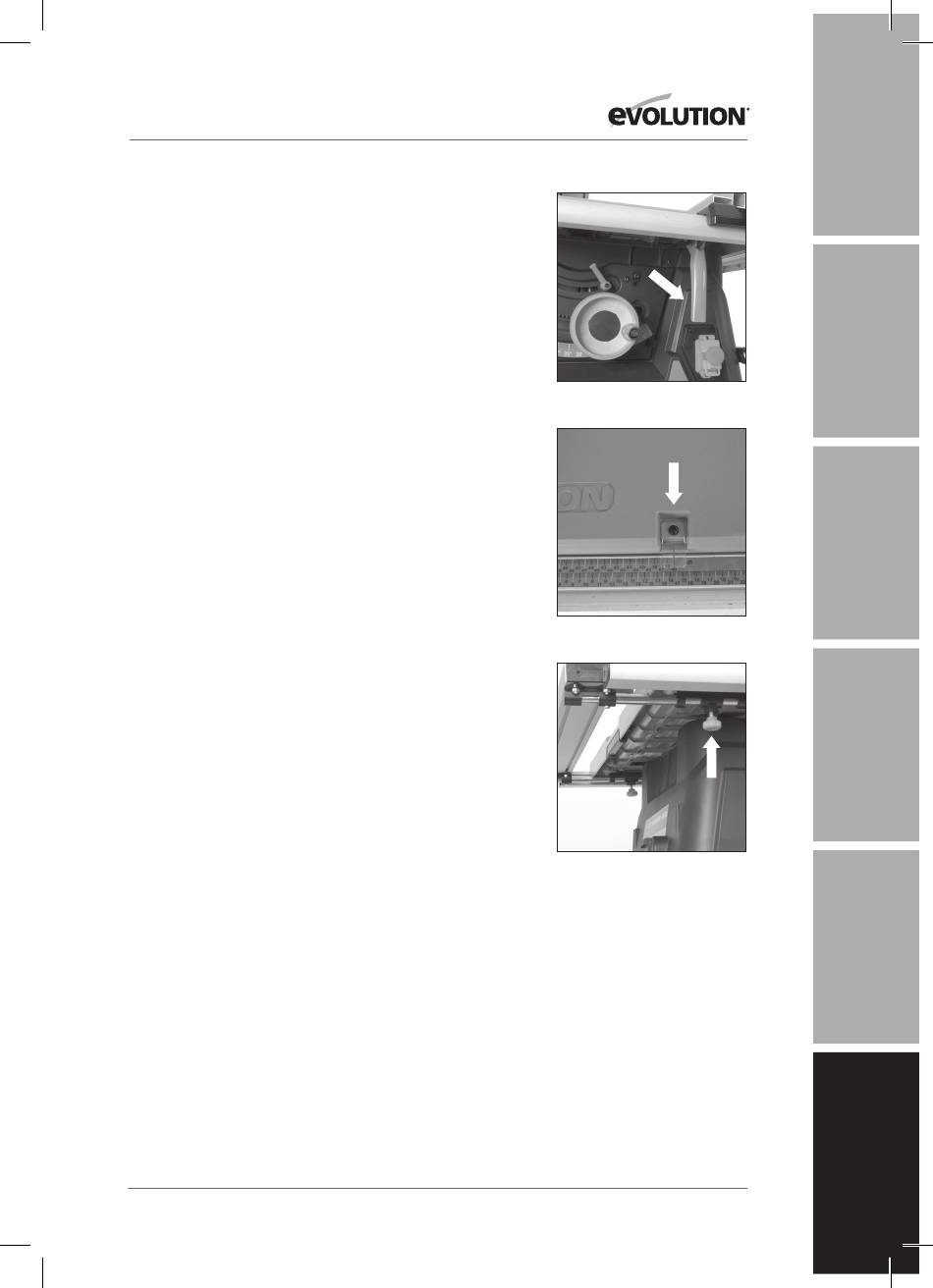

Fig. 26
Fig. 27
Fig. 28
