Montage
DE
1 2

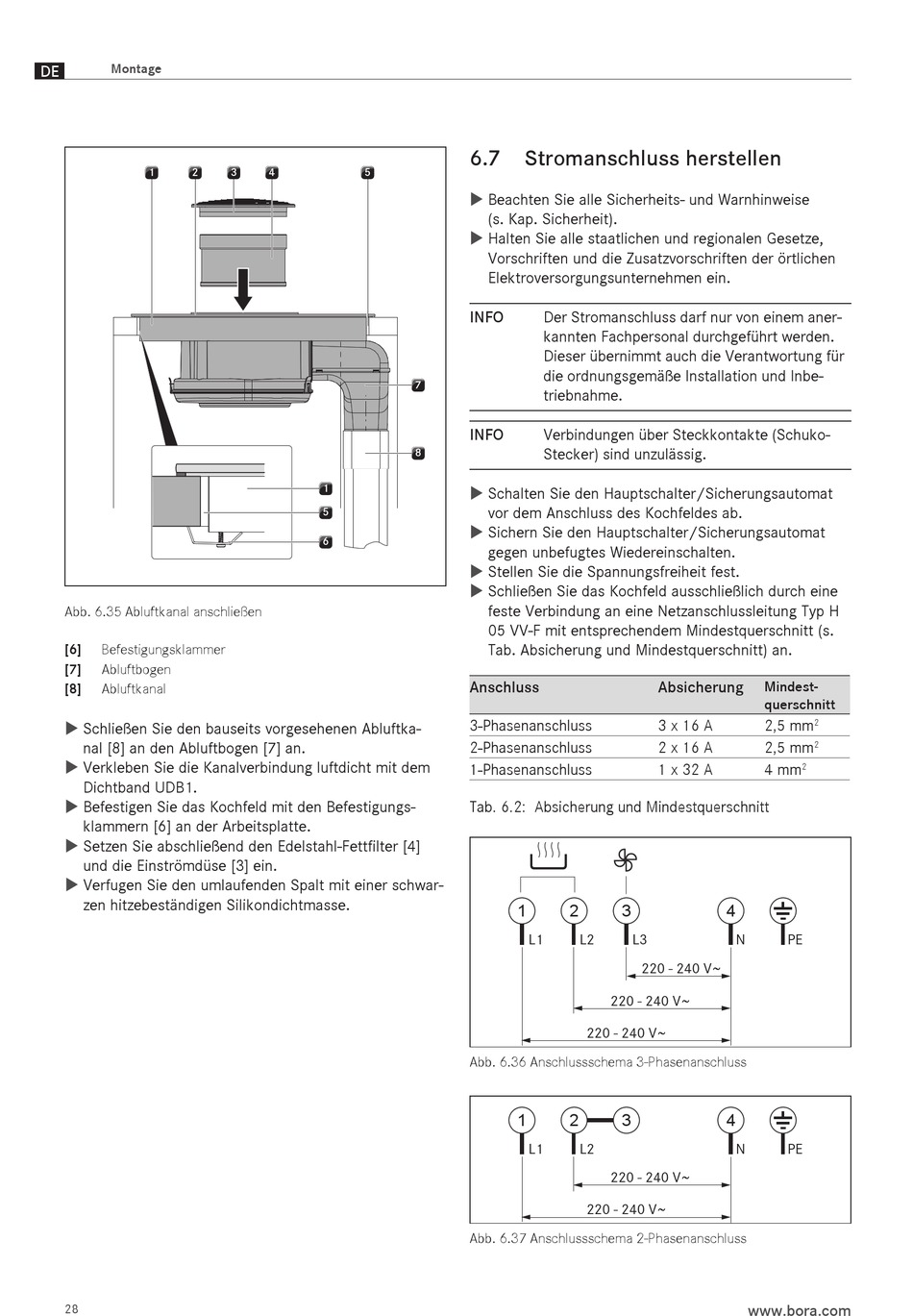

Abb. 6.35 Abluftkanal anschließen
[6] Befestigungsklammer
[7]
Abluftbogen
[8]
Abluftkanal
Schließen Sie den bauseits vorgesehenen Abluftka-
X X
nal [8] an den Abluftbogen [7] an.
Verkleben Sie die Kanalverbindung luftdicht mit dem
X X
Dichtband UDB1.
Befestigen Sie das Kochfeld mit den Befestigungs-
X X
klammern [6] an der Arbeitsplatte.
Setzen Sie abschließend den Edelstahl-Fettfilter [4]
X X
und die Einströmdüse [3] ein.
Verfugen Sie den umlaufenden Spalt mit einer schwar-
X X
zen hitzebeständigen Silikondichtmasse.
28
3 4 5
1
5
6
6.7

Stromanschluss herstellen

Beachten Sie alle Sicherheits- und Warnhinweise
X X
(s. Kap. Sicherheit).
Halten Sie alle staatlichen und regionalen Gesetze,
X X
Vorschriften und die Zusatzvorschriften der örtlichen
Elektroversorgungsunternehmen ein.
INFO Der Stromanschluss darf nur von einem aner-
kannten Fachpersonal durchgeführt werden.
Dieser übernimmt auch die Verantwortung für
die ordnungsgemäße Installation und Inbe-
7
triebnahme.
INFO Verbindungen über Steckkontakte (Schuko-
Stecker) sind unzulässig.
8
Schalten Sie den Hauptschalter/Sicherungsautomat
X X
vor dem Anschluss des Kochfeldes ab.
Sichern Sie den Hauptschalter/Sicherungsautomat
X X
gegen unbefugtes Wiedereinschalten.
Stellen Sie die Spannungsfreiheit fest.
X X
Schließen Sie das Kochfeld ausschließlich durch eine
X X
feste Verbindung an eine Netzanschlussleitung Typ H
05 VV-F mit entsprechendem Mindestquerschnitt (s.
Tab. Absicherung und Mindestquerschnitt) an.
Anschluss
3-Phasenanschluss
2-Phasenanschluss
1-Phasenanschluss
Tab. 6.2: Absicherung und Mindestquerschnitt
1 2
L1 L2
220 - 240 V~
Abb. 6.36 Anschlussschema 3-Phasenanschluss
1 2
L1 L2
220 - 240 V~
Abb. 6.37 Anschlussschema 2-Phasenanschluss
Absicherung Mindest-
querschnitt
3 x 16 A 2,5 mm
2 x 16 A 2,5 mm
1 x 32 A 4 mm
3 4
L3 N
220 - 240 V~
220 - 240 V~
3 4
N
220 - 240 V~
www.bora.com
2
2
2
PE
PE
