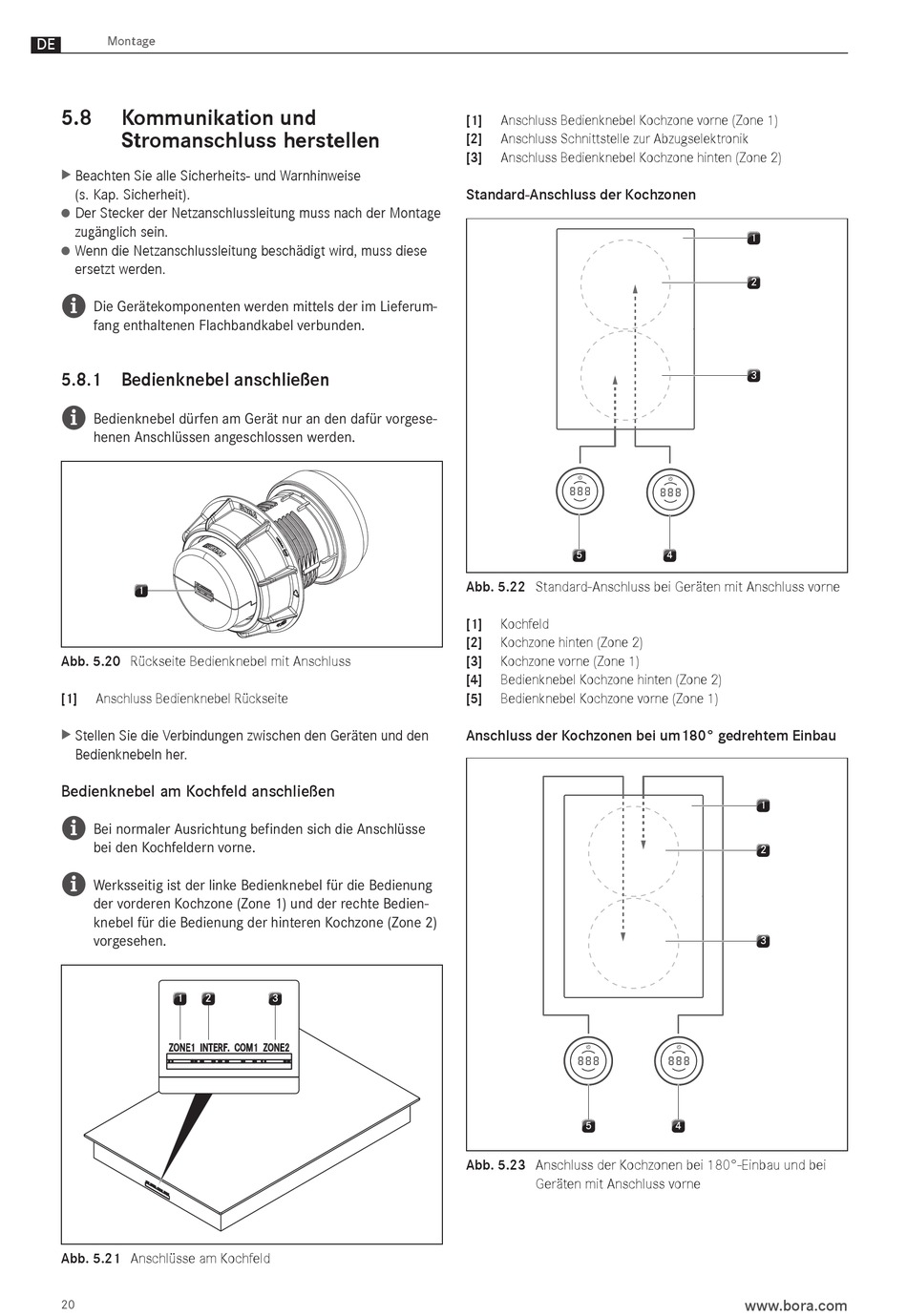

DE
Montage
5.8
Kommunikation und
Stromanschluss herstellen
Beachten Sie alle Sicherheits- und Warnhinweise
X
X
(s. Kap. Sicherheit).
Der Stecker der Netzanschlussleitung muss nach der Montage
O
X
zugänglich sein.
Wenn die Netzanschlussleitung beschädigt wird, muss diese
O
X
ersetzt werden.
i
Die Gerätekomponenten werden mittels der im Lieferum-
fang enthaltenen Flachbandkabel verbunden.
5.8.1 Bedienknebel anschließen
i
Bedienknebel dürfen am Gerät nur an den dafür vorgese-
henen Anschlüssen angeschlossen werden.
1
Abb. 5.20 Rückseite Bedienknebel mit Anschluss
[1]
Anschluss Bedienknebel Rückseite
Stellen Sie die Verbindungen zwischen den Geräten und den
X
X
Bedienknebeln her.
Bedienknebel am Kochfeld anschließen
i
Bei normaler Ausrichtung befinden sich die Anschlüsse
bei den Kochfeldern vorne.
i
Werksseitig ist der linke Bedienknebel für die Bedienung
der vorderen Kochzone (Zone 1) und der rechte Bedien-
knebel für die Bedienung der hinteren Kochzone (Zone 2)
vorgesehen.
1
2
ZONE1 INTERF. COM1 ZONE2
Abb. 5.21 Anschlüsse am Kochfeld
20
3
[1]
Anschluss Bedienknebel Kochzone vorne (Zone 1)
[2]
Anschluss Schnittstelle zur Abzugselektronik
[3]
Anschluss Bedienknebel Kochzone hinten (Zone 2)
Standard-Anschluss der Kochzonen
5
Abb. 5.22 Standard-Anschluss bei Geräten mit Anschluss vorne
[1]
Kochfeld
[2]
Kochzone hinten (Zone 2)
[3]
Kochzone vorne (Zone 1)
[4]
Bedienknebel Kochzone hinten (Zone 2)
[5]
Bedienknebel Kochzone vorne (Zone 1)
Anschluss der Kochzonen bei um180° gedrehtem Einbau
5
Abb. 5.23 Anschluss der Kochzonen bei 180°-Einbau und bei
Geräten mit Anschluss vorne
1
2
3
4
1
2
3
4
