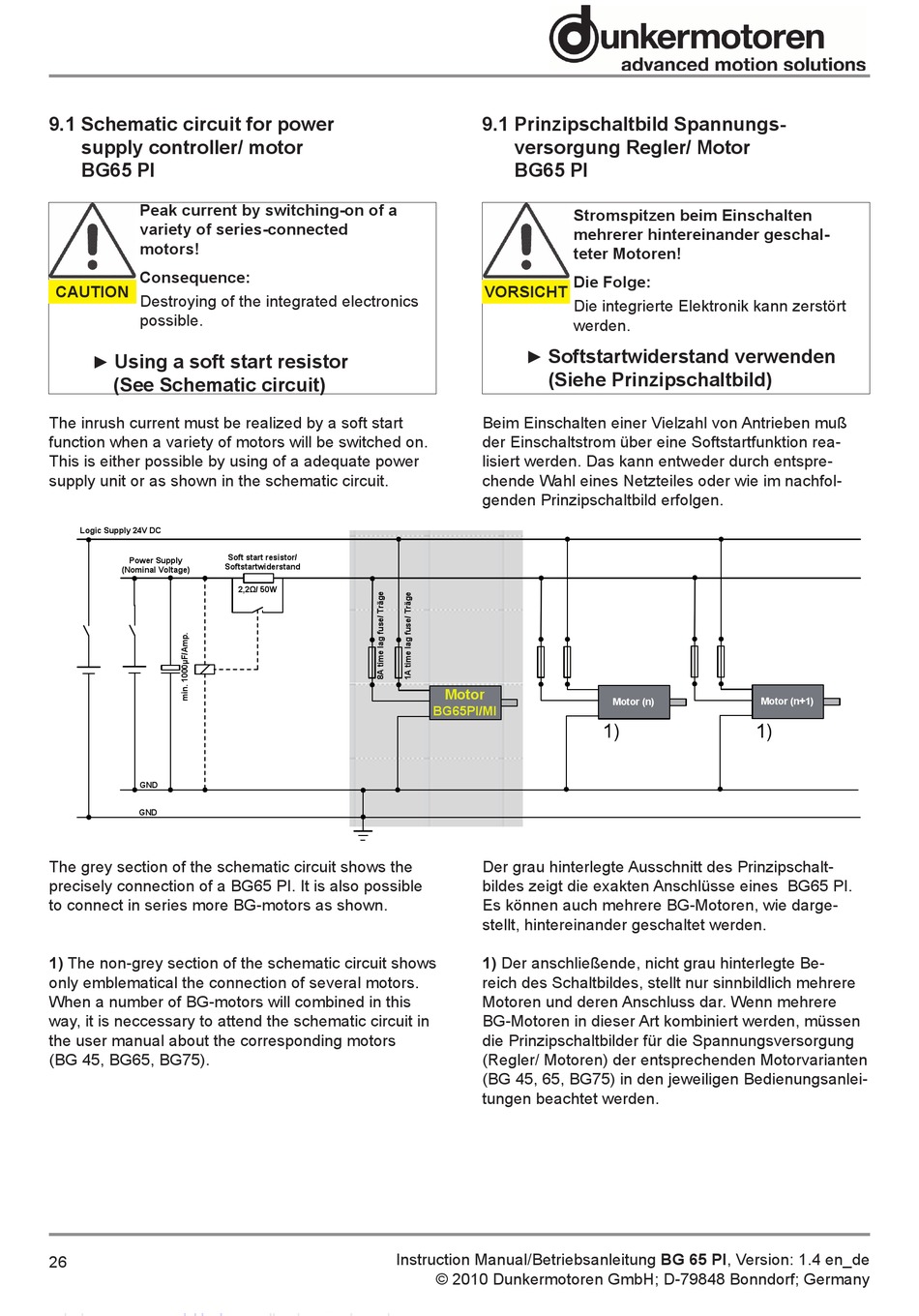

9.1 Schematic circuit for power
supply controller/ motor
BG65 PI
Peak current by switching-on of a
variety of series-connected
motors!
Consequence:
CAUTION
Destroying of the integrated electronics
possible.
Using a soft start resistor
►
(See Schematic circuit)
The inrush current must be realized by a soft start
function when a variety of motors will be switched on.
This is either possible by using of a adequate power
supply unit or as shown in the schematic circuit.

Logic Supply 24V DC
Power Supply
(Nominal Voltage)
GND
GND

The grey section of the schematic circuit shows the

precisely connection of a BG65 PI. It is also possible

to connect in series more BG-motors as shown.




1) The non-grey section of the schematic circuit shows
only emblematical the connection of several motors.
When a number of BG-motors will combined in this
way, it is neccessary to attend the schematic circuit in
the user manual about the corresponding motors
(BG 45, BG65, BG75).
26
Soft start resistor/
Softstartwiderstand
2,2/ 50W
Instruction Manual/Betriebsanleitung BG 65 PI, Version: 1.4 en_de
9.1 Prinzipschaltbild Spannungs-
versorgung Regler/ Motor
BG65 PI
Stromspitzen beim Einschalten
mehrerer hintereinander geschal-
teter Motoren!
Die Folge:
VORSICHT
Die integrierte Elektronik kann zerstört
werden.
Softstartwiderstand verwenden
►
(Siehe Prinzipschaltbild)
Beim Einschalten einer Vielzahl von Antrieben muß
der Einschaltstrom über eine Softstartfunktion rea-
lisiert werden. Das kann entweder durch entspre-
chende Wahl eines Netzteiles oder wie im nachfol-
genden Prinzipschaltbild erfolgen.
Motor
BG65PI/MI

Der grau hinterlegte Ausschnitt des Prinzipschalt-
bildes zeigt die exakten Anschlüsse eines BG65 PI.
Es können auch mehrere BG-Motoren, wie darge-
stellt, hintereinander geschaltet werden.
1) Der anschließende, nicht grau hinterlegte Be-
reich des Schaltbildes, stellt nur sinnbildlich mehrere
Motoren und deren Anschluss dar. Wenn mehrere
BG-Motoren in dieser Art kombiniert werden, müssen
die Prinzipschaltbilder für die Spannungsversorgung
(Regler/ Motoren) der entsprechenden Motorvarianten
(BG 45, 65, BG75) in den jeweiligen Bedienungsanlei-
tungen beachtet werden.
© 2010 Dunkermotoren GmbH; D-79848 Bonndorf; Germany
Motor (n+1)
Motor (n)

