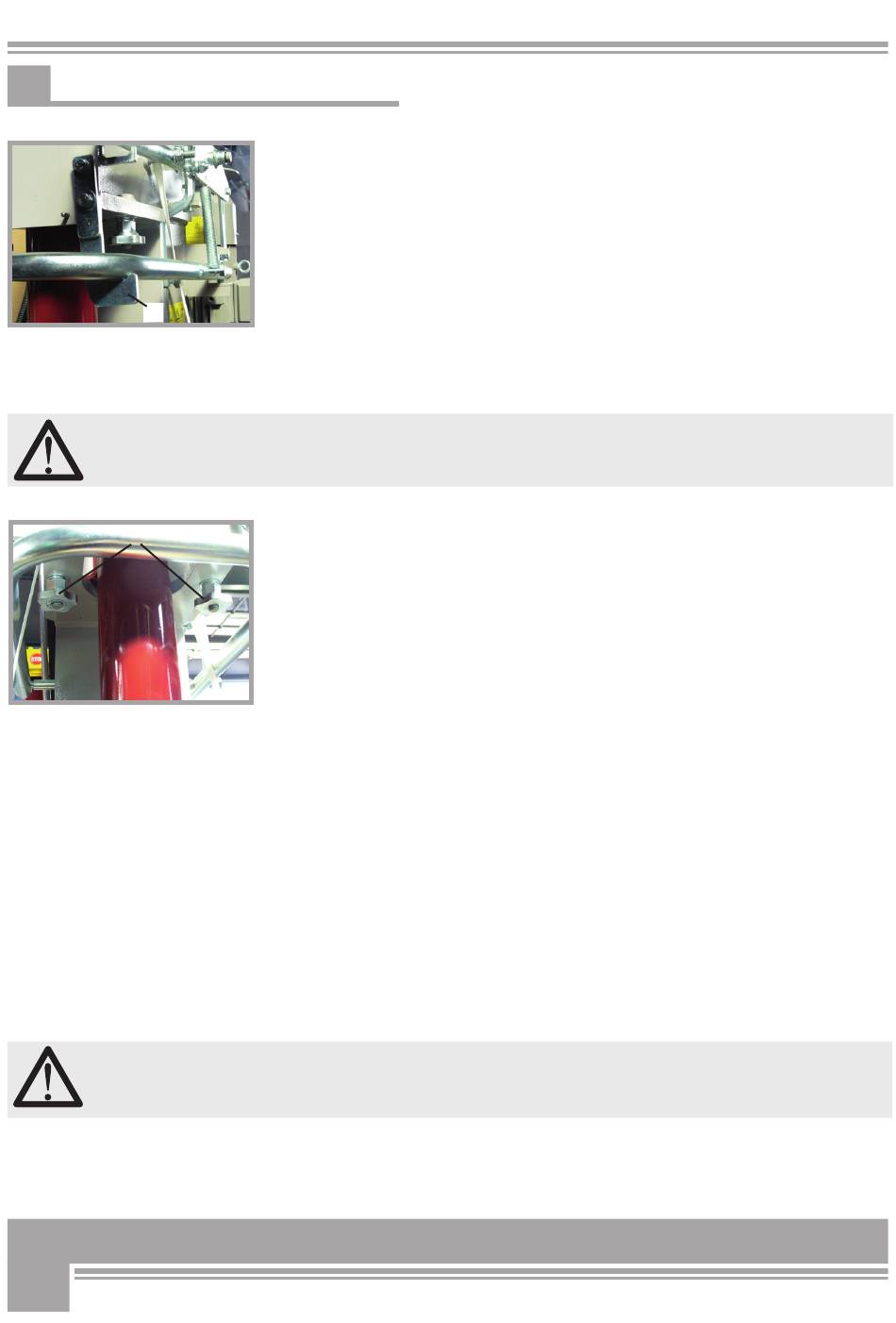

6.4 Maschine in Arbeitsstellung bringen
8
Abb. 7
9
Abb. 8
14
Um dem Spalter von der Transportstellung in die Arbeitsstellung zu brin-
gen, gehen sie wie folgt vor :
1. Die Bügelsicherung aktivieren → Bügel in Haken einhängen
(Pos.8, Abb. 7)
2. Beide Knaufgriffe (Pos. 9, Abb.8) entfernen (abschrauben)
3. Antrieb einschalten (Elektr. oder Zapfwelle)
4. Den linken Arm betätigen, vollständig nach unten drücken und hal-
ten. Rechten Hebel nach unten drücken und halten → der Zylinder
fährt nach oben
Vorsichtig nach oben fahren, bis der Flansch am oberen Gehäu-
se oben anliegt.
5. Beide Knaufgriffe
wieder
Bügel
Haken wieder lösen
aus
→ der Spaltkeil fährt dann nach oben:
→ die Arbeitsstellung ist erreicht
Den Spalter von der Arbeitsstellung in die Transportstellung bringen:
1. Beide Hebel betätigen → der Spaltkeil fährt nach unten bis auf
einen Holzklotz (etwa 200 mm hoch und dient als Sicherung in der
Transportstellung)→ beide Hebel loslassen
2. Den Bügel sichern (Abb. 7, Pkt.8) → Bügel in Haken einhängen
3. Knaufgriffe (Abb. 8) entfernen (abschrauben)
4. linken Hebel nach unten drücken
5. Bügel wieder aushaken, linken Hebel vorsichtig in Ausgangsstellung
bringen → Zylinder bewegt sich nach unten, wenn der Zylinder sei-
ne tiefste Stellung erreicht hat, den linken Hebel nach unten drü-
cken und gedrückt halten
6. Bügel sichern → in Haken einhängen
7. Antrieb ausschalten
8. Knaufgriffe wieder anschrauben
Während des Arbeitsvorganges muss der Sicherheitsbügel
i m m e r ausgehangen sein !
anschrauben (Abb. 8),
